蔡司手术显微镜配套防护罩结构设计

在临床外科手术场景中，手术显微镜是神经外科、眼科、耳鼻喉科等精细术式的核心辅助设备，其光学镜头、操作臂衔接部位长期暴露在手术室环境中，易受术中体液飞溅、消毒药剂气雾、浮尘沉积的影响，不仅会干扰光学成像精度，还可能提升设备清洁维护的难度，甚至造成镜头镀膜腐蚀、衔接缝隙积垢卡滞等问题，配套防护罩的设计正是针对这类实际使用痛点展开。

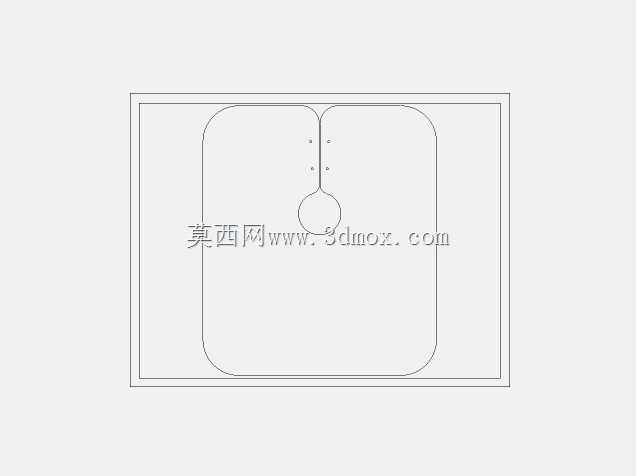

这款防护罩的适配对象为蔡司系列手术显微镜，设计前期首先梳理了对应型号显微镜的镜头端外轮廓、操作臂衔接处的凸起结构、目镜调节旋钮的突出位置，确保罩体安装后不会干涉设备的角度调节、焦距微调等常规操作。从外形来看，罩体整体采用圆角矩形的包覆结构，边缘做了大圆弧过渡处理，避免尖锐边角在术中剐蹭手术铺巾或是医护人员的操作手臂，顶部预留的对称定位点位，对应显微镜镜头端的固定卡扣位置，安装时可直接对准卡入，不需要额外的紧固件，单人即可在数秒内完成拆装，适配术中快速更换的需求。

中间位置的内凹圆弧结构，是专门针对显微镜镜头与操作臂衔接的颈状部位设计的避让空间，这个位置是设备走线、调节旋钮的集中区域，防护罩在此处做收腰式的圆弧贴合，既可以保证罩体安装后的稳定性，不会随设备角度调整出现移位，又能完全覆盖镜头后端的缝隙区域，避免飞溅物从衔接处渗入设备内部。罩体的整体尺寸边界完全贴合蔡司手术显微镜镜头端的外轮廓，安装后不会超出镜头端的最大外沿，在设备推进、角度旋转过程中不会与手术台上方的吊塔、其他手术器械发生干涉。

从功能设计层面，这款防护罩采用一次性使用的适配思路，罩体边缘做了微卷边处理，安装后可紧密贴合设备外壳表面，形成相对封闭的防护区间，能够有效阻挡术中的血液飞溅、骨屑残渣、消毒喷雾等污染物直接接触显微镜的精密部件，术后可直接拆除丢弃，减少设备表面的清洁消毒工作量，也能降低不同手术间交叉污染的风险。设计过程中特意规避了多余的凸起结构，整个罩体外表面光滑无死角，不会积存污物，也不会在手术操作过程中勾挂手术缝线、纱布纤维等杂物。

在结构建模阶段，首先通过逆向测绘获取蔡司手术显微镜镜头端的三维点云数据，提取关键安装面的轮廓曲线，再基于临床使用的防护需求调整罩体的壁厚，在保证足够支撑性、不会轻易变形移位的前提下，尽可能降低材料用量，控制使用成本。针对顶部的定位点位，建模时做了微小的倒扣结构，与设备本身的卡扣槽过盈配合，安装到位后会有轻微的卡位反馈，医护人员不需要反复调整即可确认安装到位，同时拆卸时只需轻掀边缘即可顺利取下，不会在设备表面残留碎屑。

考虑到手术室的消毒环境，罩体的材料选型适配常规的环氧乙烷灭菌要求，建模时也特意避免了窄缝、封闭空腔等容易残留灭菌气体的结构，整个罩体为开放式的薄壳结构，灭菌后气体可快速散溢，不会在罩体内残留异味。另外，罩体的光学避让区域做了完全的开口设计，不会遮挡显微镜的光路，安装后不需要调整设备的任何参数即可直接使用，不会对术者的观察视野造成任何干扰。

实际临床使用中，这类防护罩不仅可以用于常规手术的设备防护，在感染类手术、有体液喷溅风险的术式中，能够大幅降低设备被污染的概率，减少设备的深度清洁频次，延长精密光学部件的使用寿命。设计过程中也充分考虑了不同操作习惯的医护人员的使用需求，罩体的安装没有方向限制，对称的结构设计使得正反都可顺利卡入，不需要医护人员花费时间对位调整，适配术中紧张的操作节奏。
