3D打印旋风式草药杂草研磨装置

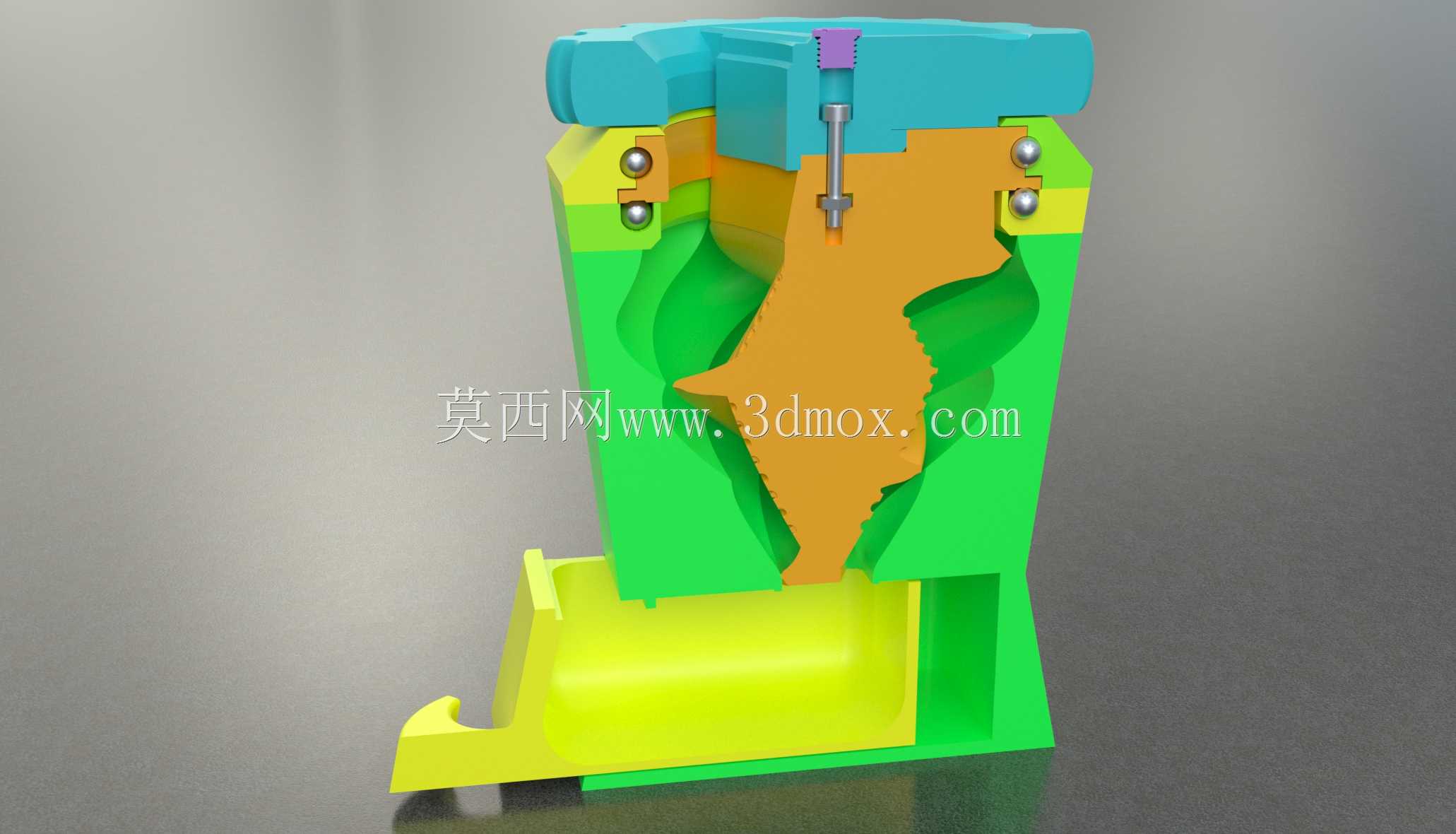

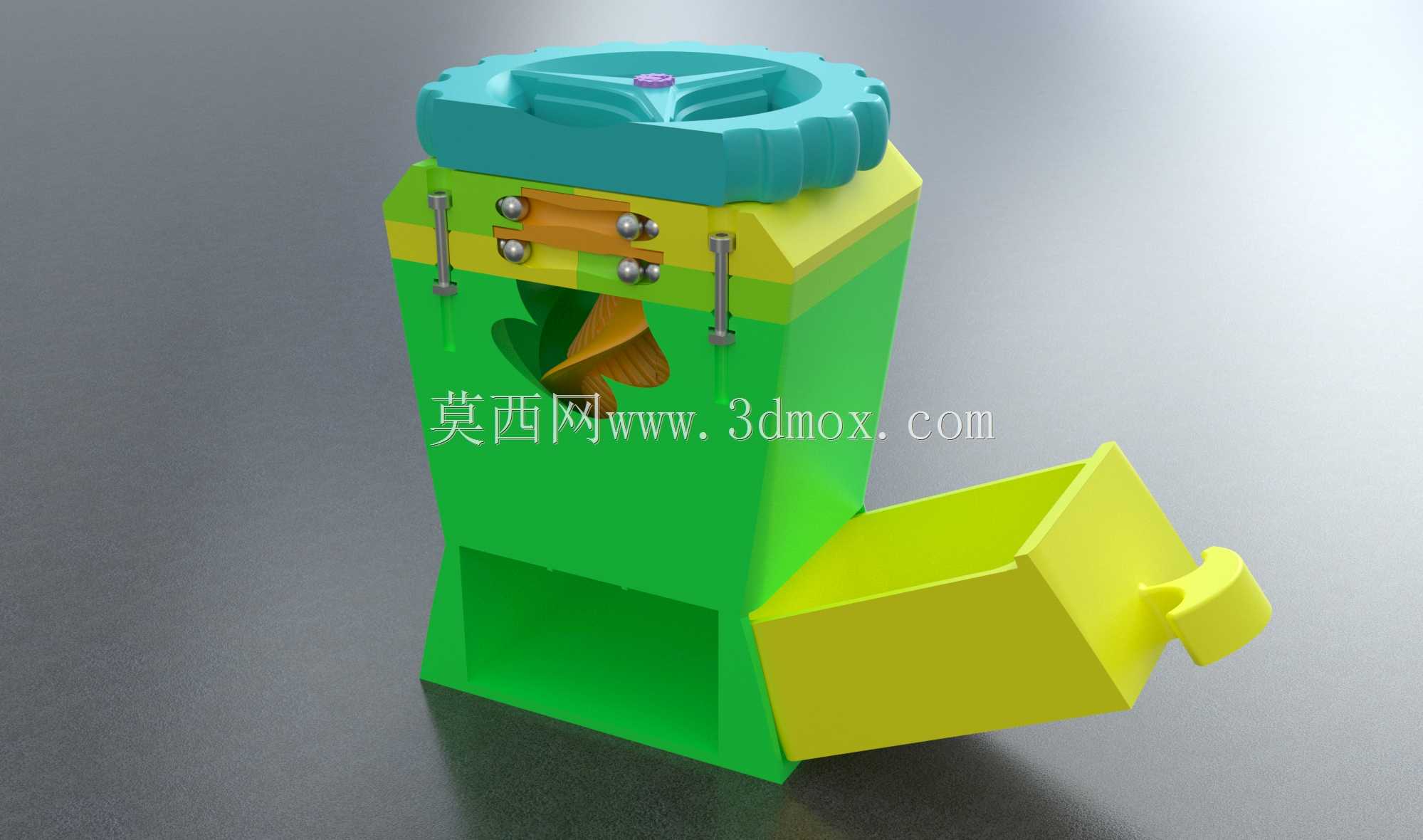

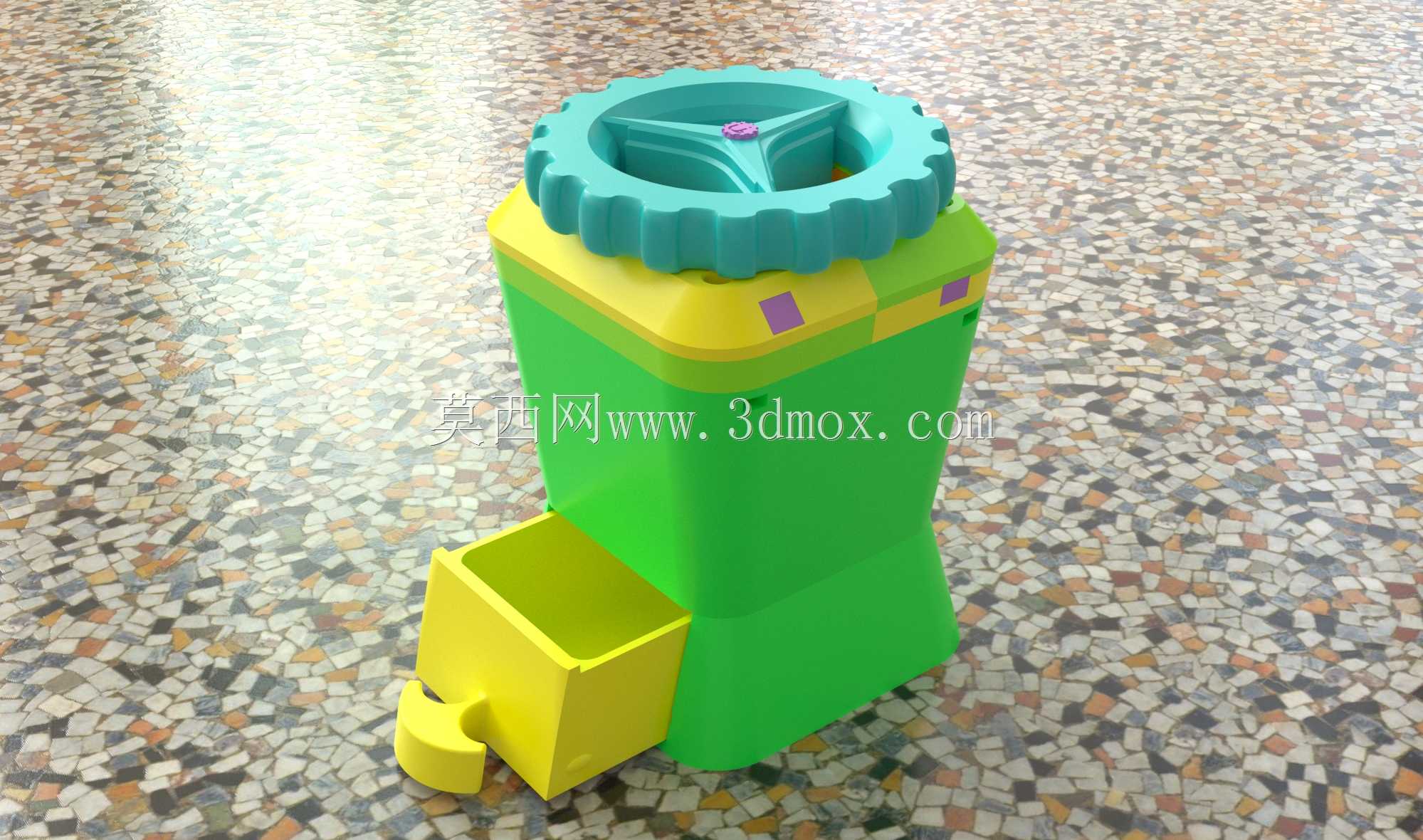

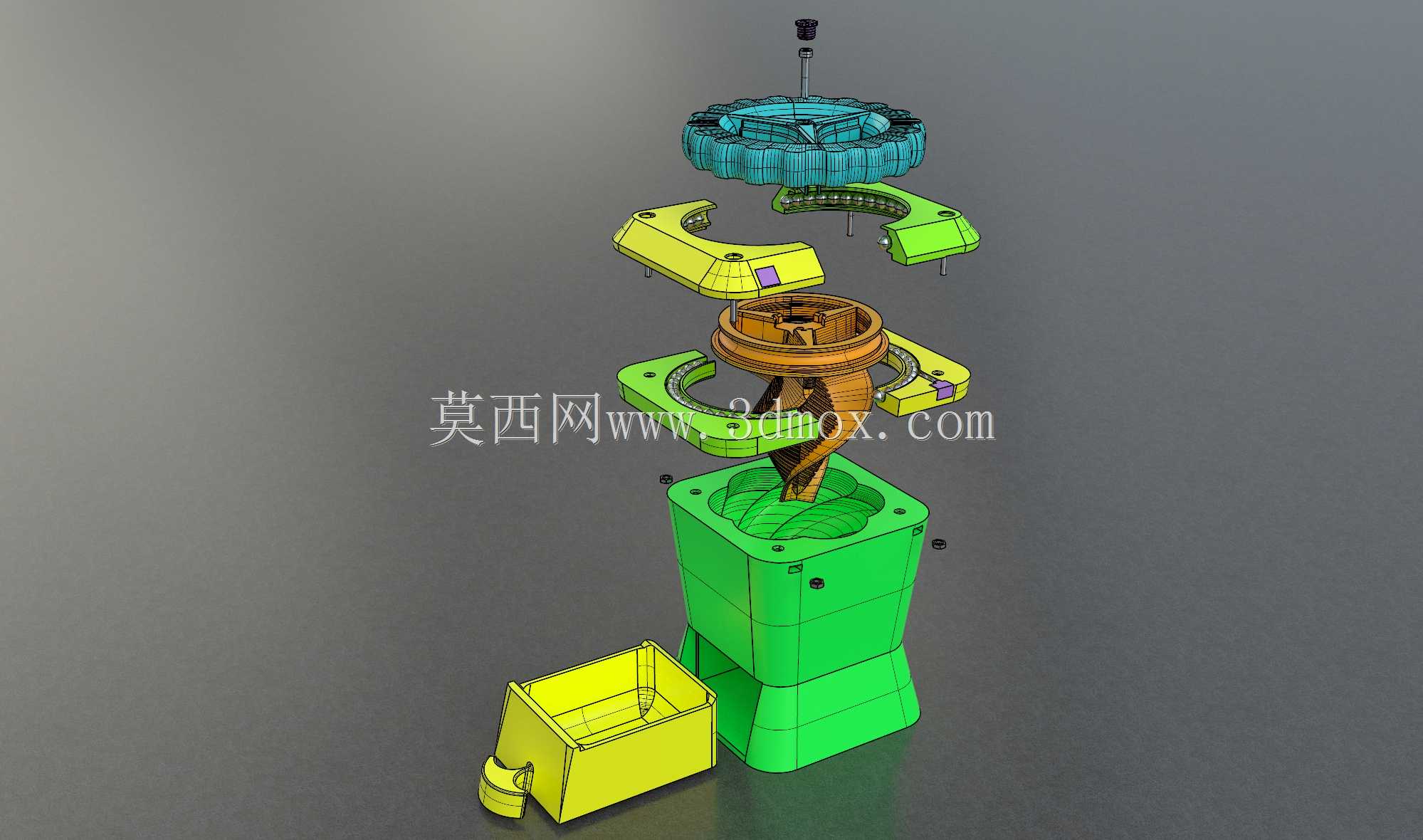

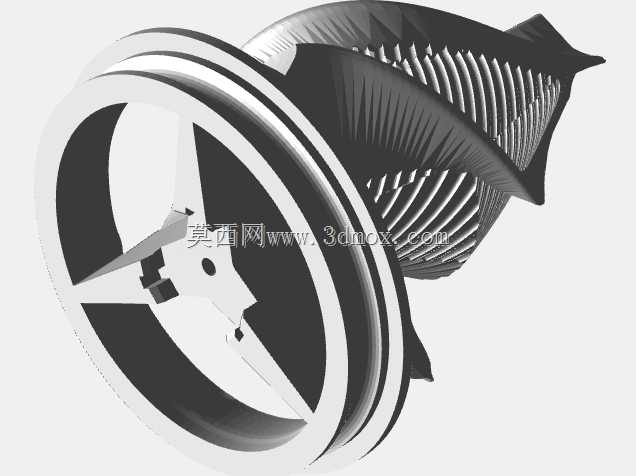

　　设计阶段特意规避了研磨腔内部塑料件与塑料件的直接硬接触，在两个相对运动的塑料研磨部件之间预留了均匀的物料通过缝隙，干质草药或杂草在研磨过程中会填充在该缝隙内形成缓冲层，既避免了塑料部件长期直接摩擦产生的磨屑混入粉碎后的物料中，也能减少塑料部件的磨损量，延长整套装置的实际使用寿命。研磨组件的紧固采用标准M3规格内六角螺钉配合螺母实现，共设置5处紧固点位，确保研磨过程中组件不会出现松动偏移，保证研磨间隙的一致性。这款手动研磨装置主要面向小型草药处理、干质杂草粉碎的日常使用场景，适配家庭草药加工、小型手工草本制品制备、园艺杂草碎化还田前的预处理需求，无需外接动力源，完全依靠手动旋转操作即可完成物料粉碎，适合无供电条件的户外作业、小规模手工处理场景使用。装置整体采用立式分层结构设计，顶部为旋转操作的旋钮式磨盘，操作时通过旋转顶部带防滑齿圈的青绿色磨盖，带动内部研磨组件相对运动，实现对腔体内干质物料的剪切、碾压粉碎。

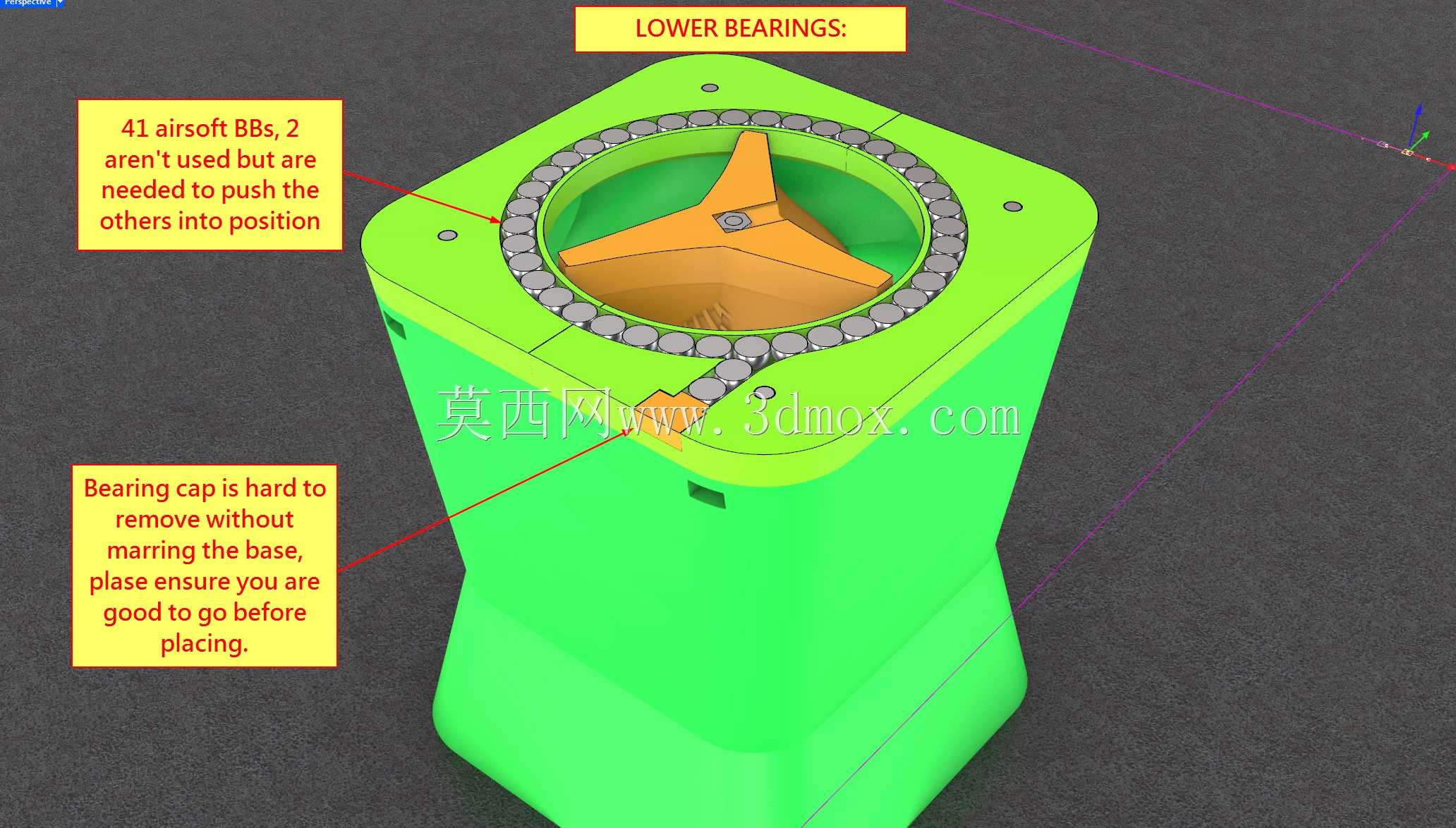

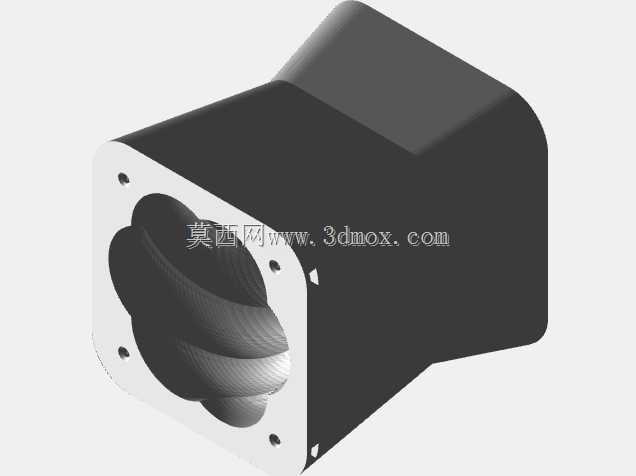

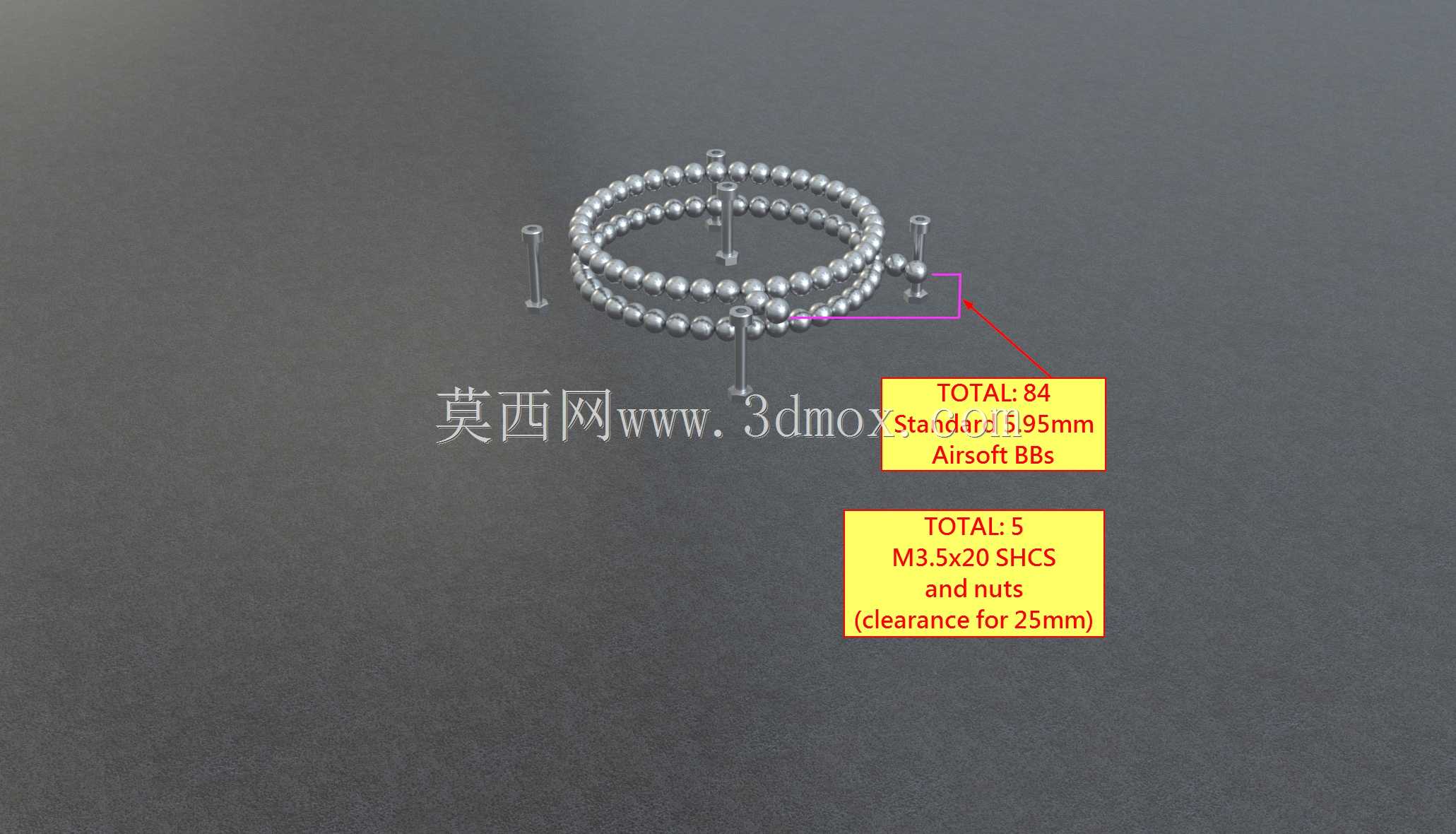

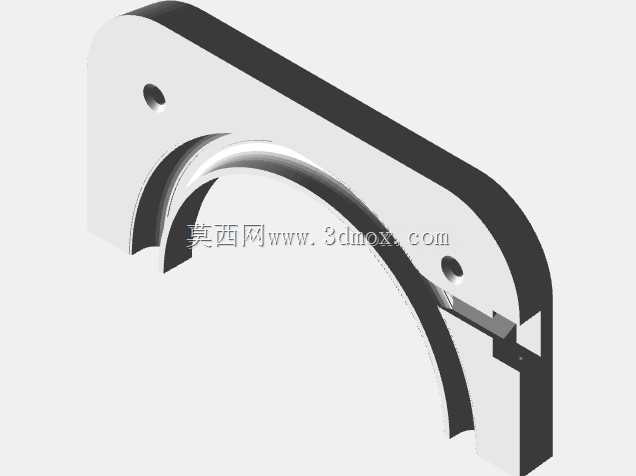

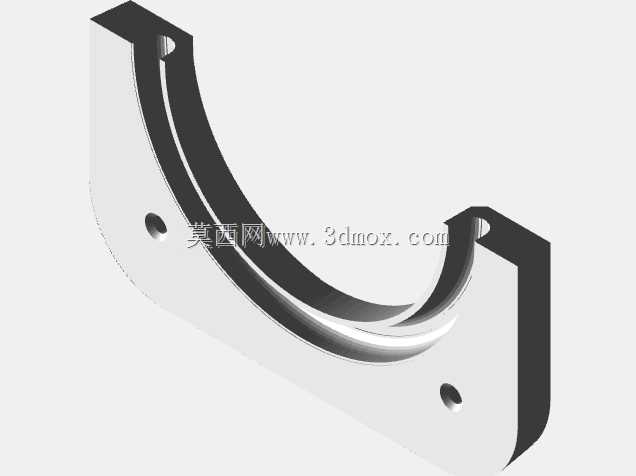

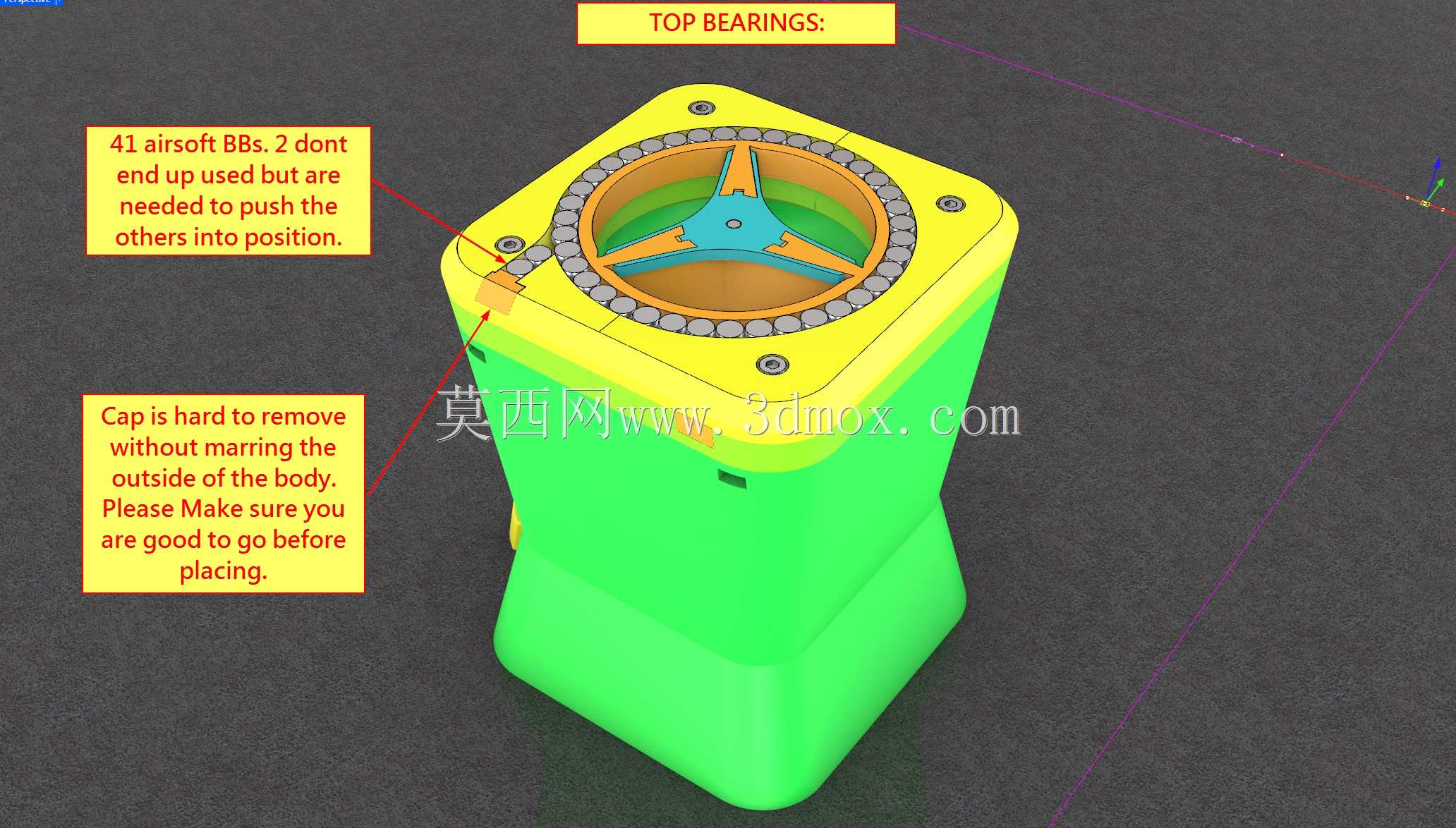

　　结构迭代后的版本采用直径6mm的气枪BB弹作为轴承滚动体，整套轴承共配置84颗滚动体，对应在组件上设计了专门的轴承插入槽与配套盖帽，滚动体安装完成后通过盖帽限位，避免滚动体在旋转过程中脱落，这种轴承结构大幅降低了顶部磨盘旋转时的阻尼感，操作时无需施加过大的旋转力即可顺畅带动磨盘转动，即使用户手部力量较小也能轻松完成长时间的研磨操作。装置下部的主体腔体为物料暂存与研磨的核心空间，腔体采用上宽下窄的锥度设计，粉碎后的物料在重力与旋风式气流的带动下，会沿着腔体内壁向下滑落，最终进入侧下方设置的抽拉式出料盒中。

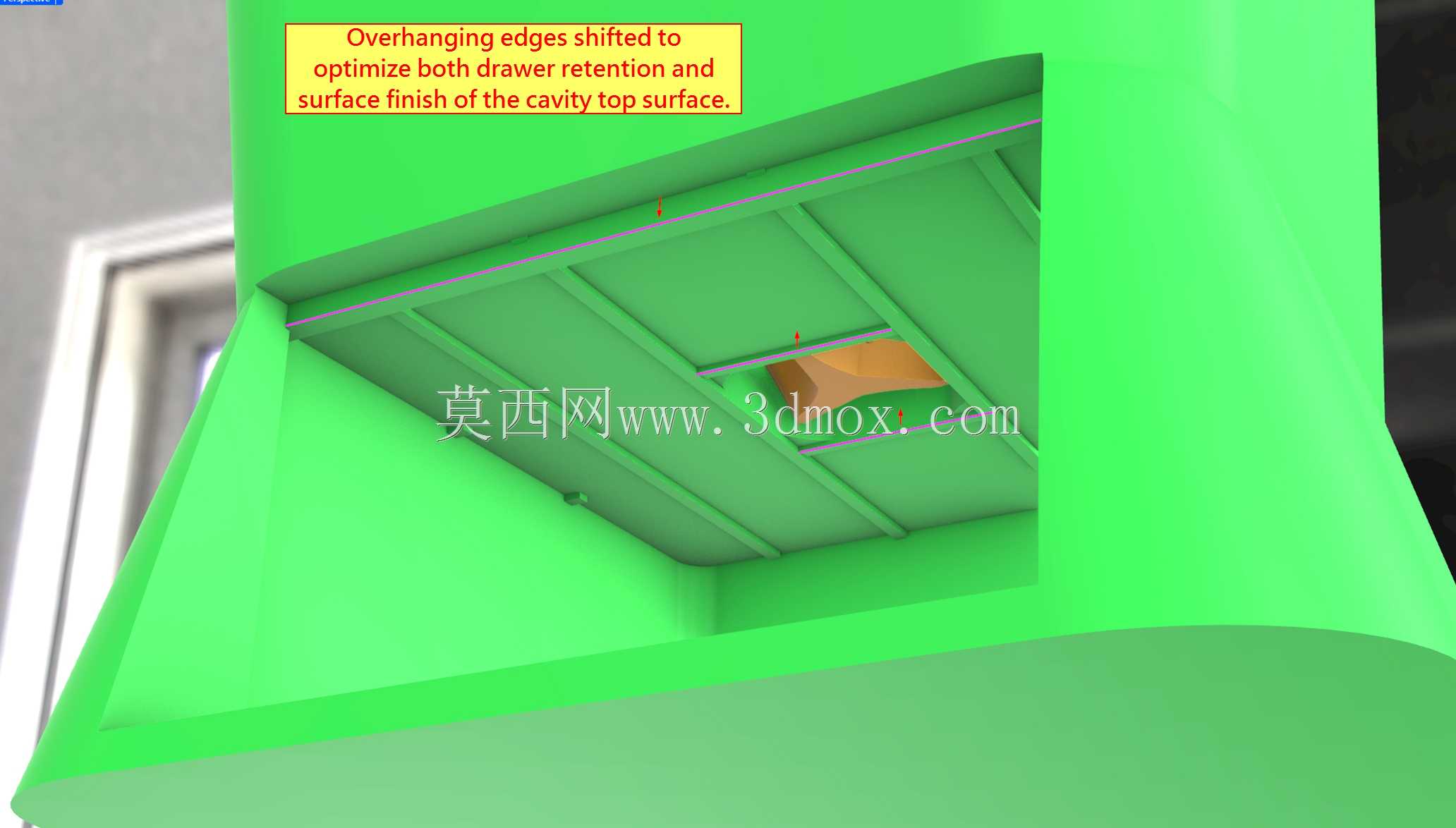

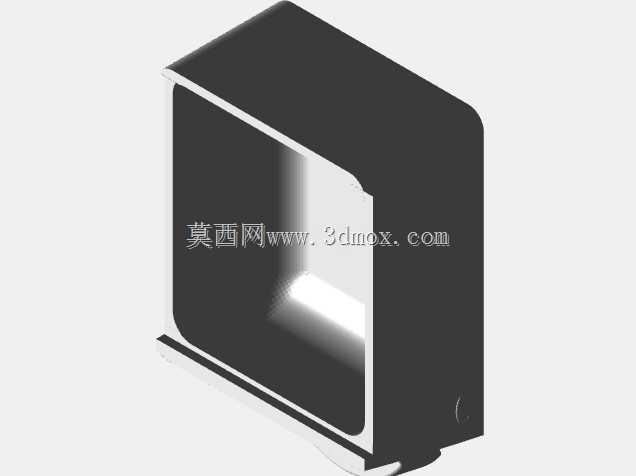

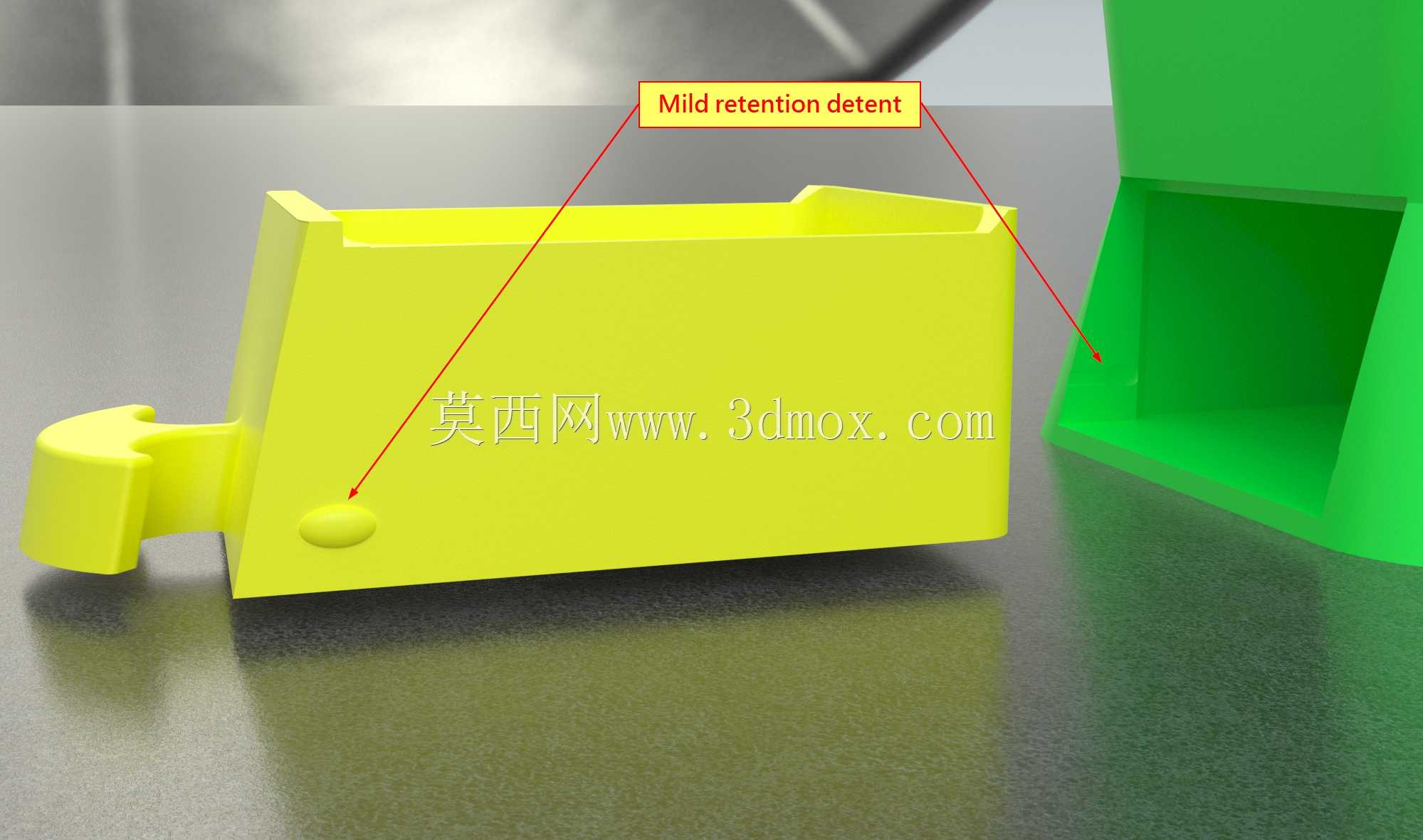

　　出料盒采用抽拉式结构，与主体腔体的连接处设置了定位卡扣，研磨过程中出料盒不会因为装置振动自行滑出，需要取料时只需向外抽出即可倒出粉碎完成的物料，出料盒的容积可满足单次处理50g左右干质物料的存储需求，无需频繁停机取料。装置整体的外形尺寸控制在手掌可握持的范围内，主体最大直径约80mm，整体高度约120mm，放置在桌面时占用空间极小，侧边伸出的出料盒仅额外占用30mm左右的横向空间，无需预留过大的安装放置边界，日常收纳时可直接放入抽屉或工具包中携带。

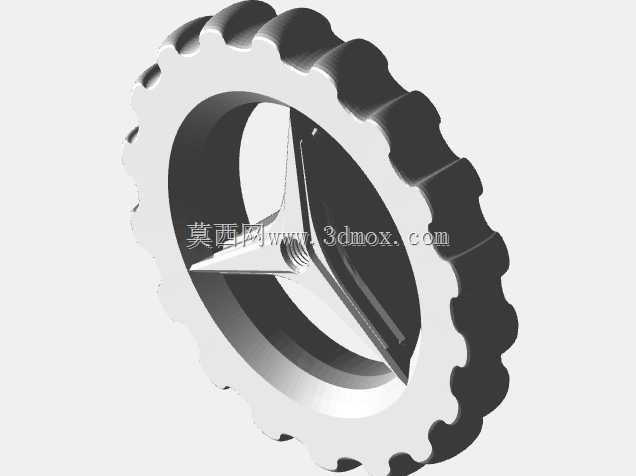

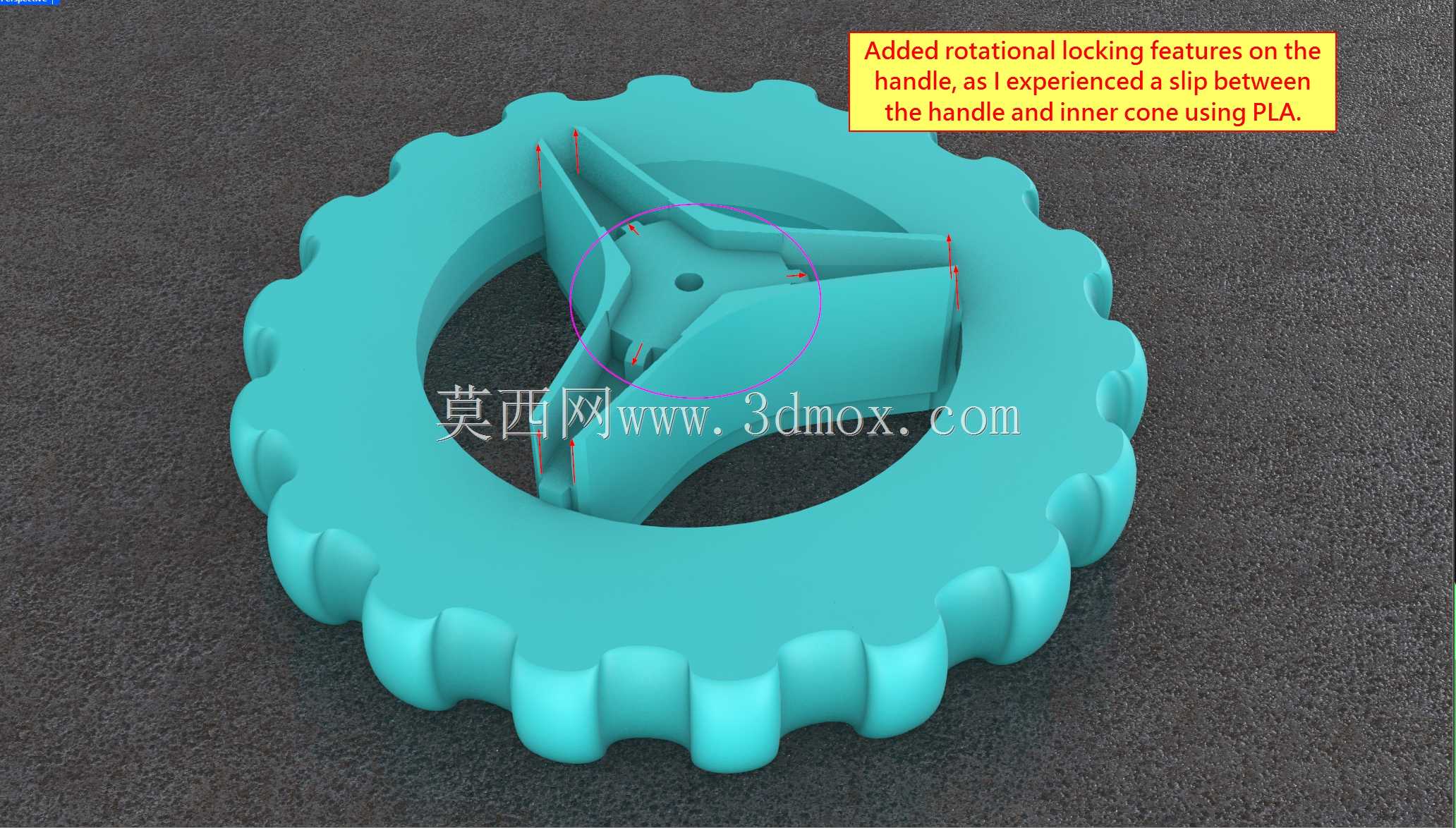

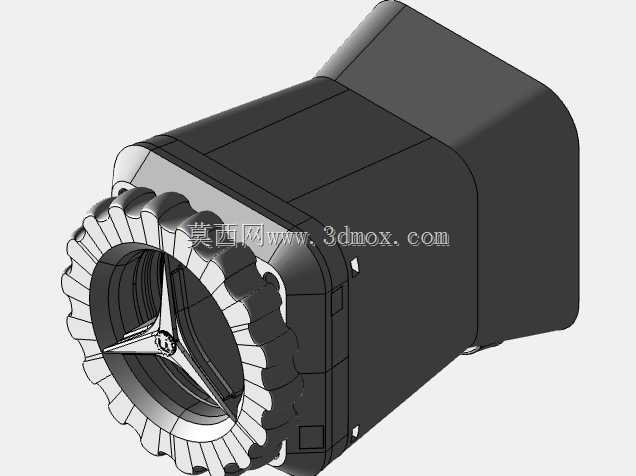

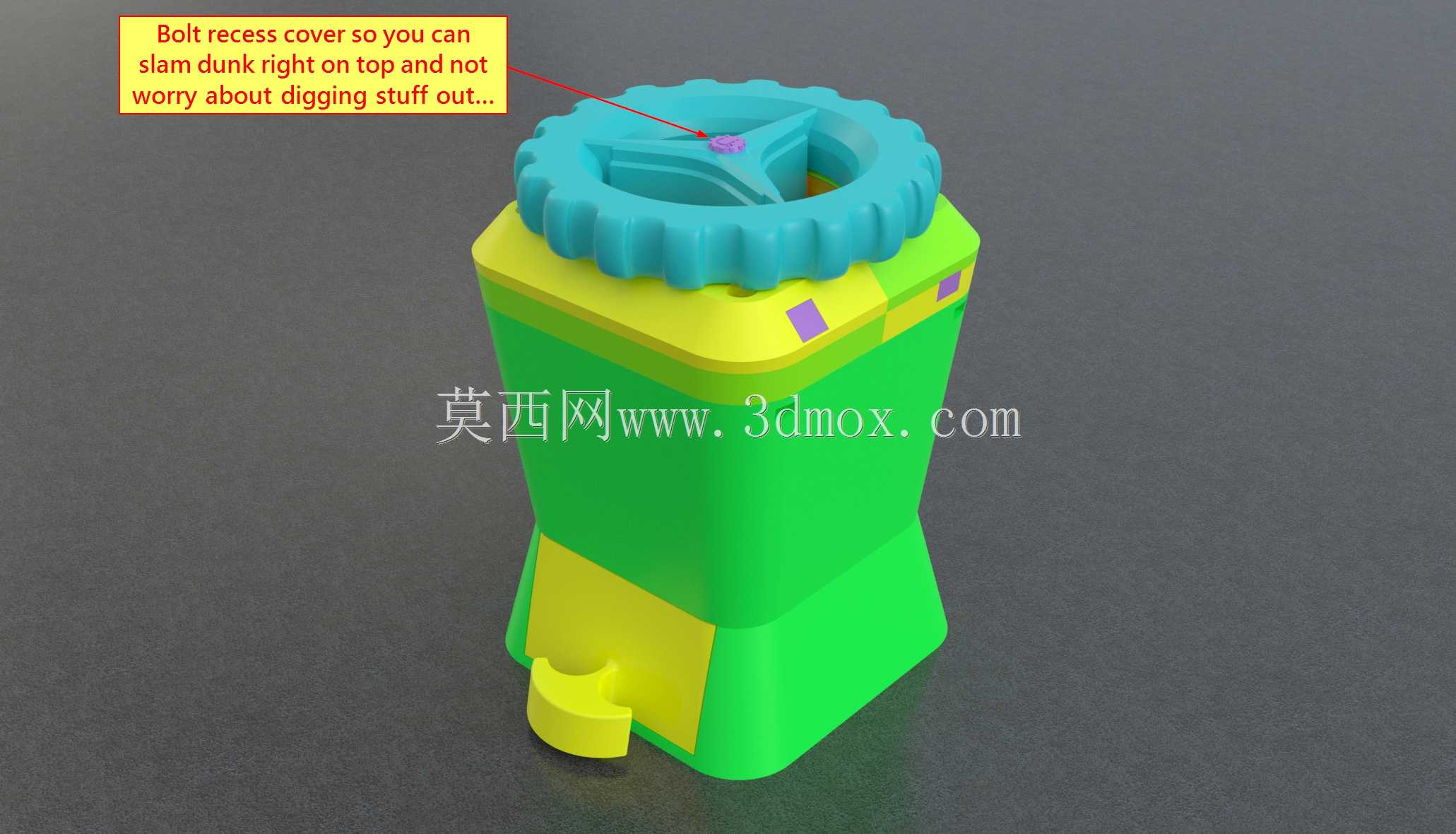

　　顶部磨盘的外圈设计了一圈均匀分布的波浪形防滑齿，旋转操作时手指与齿圈的接触摩擦力足够，即使手上沾有少量草本粉末也不会出现打滑的情况；磨盘中心位置设置了定位标识，用于组装时对准内部研磨组件的安装位，避免组装错位导致研磨间隙不均。主体腔体与顶部磨盘的衔接处采用阶梯式止口结构，既可以保证旋转时的同轴度，也能避免研磨过程中未粉碎的物料从衔接缝隙处溢出。装置的所有结构部件均适配FDM3D打印工艺制作，打印时无需添加额外的支撑结构，所有配合面的打印公差控制在0.2mm以内，组装时仅需准备对应的螺钉、螺母与BB弹即可完成装配，无需额外的粘接或金属切削加工，普通用户在家用桌面级3D打印机上即可完成整套装置的制作。实际使用时，只需将干燥的草药或杂草剪成小段放入研磨腔体，盖上顶部磨盘后顺时针旋转即可开始研磨，研磨过程中可通过旋转的阻力变化判断物料的粉碎程度，当旋转阻力明显变小时说明大部分物料已经粉碎完成，此时抽出出料盒即可收集粉碎后的物料，粉碎后的物料粒度均匀，可直接用于草本冲泡、堆肥填充等后续用途。
