适用于3D打印的塑料离心管放置支架

　　这款离心管支架的设计初衷，是面向小型分子生物学、化学实验室的日常离心管临时放置需求，适配常规台式离心机配套的1.5ml、2ml规格塑料离心管，同时兼顾实验台面上单根大容量离心管的直立放置需求，解决实验过程中离心管开盖后易倾倒、样本泼洒的常见问题。从结构设计逻辑来看，底座采用异形弧边轮廓，没有采用常规的正圆形或方形底座，而是根据放置位的排布做了轮廓延伸，在保证支撑稳定性的前提下，尽可能压缩底座占用的实验台面积，毕竟常规实验室超净台、实验边台的操作空间十分紧张，每一寸台面都需要留给移液枪、样本盒等操作器具，过大的底座会直接挤占操作空间，影响实验操作效率。

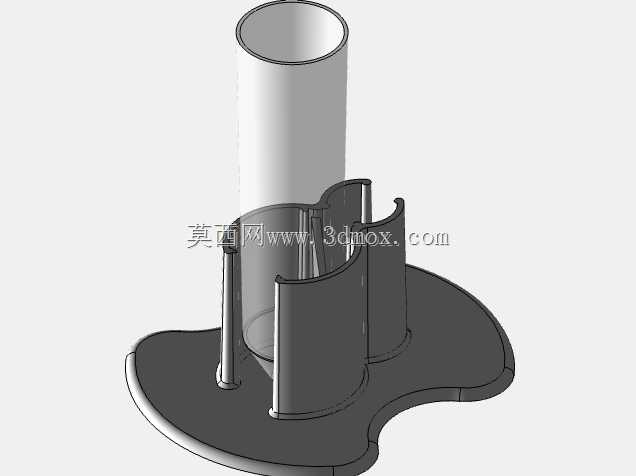

　　底座的厚度做了针对性加厚，整体重心落在底座几何中心范围内，即使放置满管的离心管，也不会出现侧翻风险，底座底部做了0.2mm的微凸边设计，打印完成后不需要额外打磨支撑，就能保证放置时的平面度，不会出现放置晃荡的问题。支架的放置位做了差异化设计，中心位置设置了一根加高的圆柱套筒，适配50ml规格的大容量离心管直立放置，套筒内径做了0.3mm的正公差预留，考虑到FDM3D打印的材料收缩率，不管是PLA还是PETG材料打印，都能保证离心管顺畅插入拔出，不会出现卡滞或者间隙过大晃荡的问题。

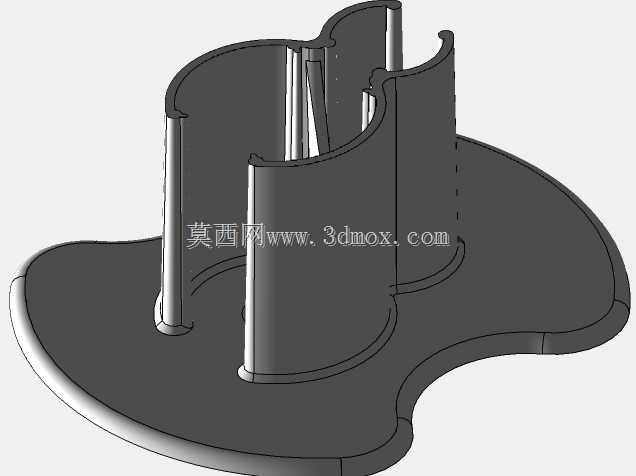

　　围绕中心套筒的周边，设置了三个半包围式的弧形卡位，每个卡位对应一个小容量离心管的放置位，弧形卡位的高度设置为离心管总高度的三分之一，这个高度是经过实际测试的：如果卡位高度过低，离心管插入后容易歪倒；如果卡位过高，拿取离心管时手指没有施力空间，戴丁腈手套操作时很容易碰倒相邻的离心管。半包围的结构设计一方面减少了打印材料的消耗，缩短打印时间，另一方面也能在离心管插入时起到导向作用，不需要刻意对准就能顺畅放入卡位。相邻卡位之间设置了细小的加强筋连接，既提升了整体结构的刚性，避免长期使用后卡位出现向外扩张的形变，也不会额外增加太多打印用料。从安装边界来看，这款支架不需要额外的固定配件，直接放置在平整的实验台面上即可使用，整体外轮廓的最大宽度不超过120mm，总高度不超过150mm，放在超净台内也不会影响超净台的玻璃门闭合，适配绝大多数实验室的操作场景。设计时特意规避了细小的悬空结构，所有悬空位置的倾斜角度都大于45度，打印时不需要添加支撑结构，普通入门级FDM3D打印机就能直接打印成型，打印完成后只需要去除底部的 raft 支撑就能直接使用，不需要做额外的后处理。

　　在实际使用场景中，这款支架可以放在离心机旁，用来临时放置刚离心完成的样本管，避免离心管平放在台面上导致样本挂壁或者泼洒；也可以放在冰盒旁边，实验过程中临时放置待处理的离心管，不用反复开合离心管盒盖，提升实验操作的流畅度。和市面上常规的多孔离心管架不同，这款支架的定位是少量样本操作时的临时放置架，不需要占用大量台面空间放置整盒的离心管，针对单次处理3-4个样本的分子实验、化学合成实验场景做了优化，拿取路径更短，操作更顺手。结构上所有的棱角都做了R2的圆角处理，没有尖锐的边角，避免实验操作时刮破手套或者划伤手部，也减少了打印过程中的应力集中问题，避免打印完成后出现边角开裂的情况。中心套筒的底部做了1mm的封底，即使离心管外壁沾有少量实验试剂，滴落到套筒内也不会直接流到实验台面上，日常清洁时只需要倒置支架就能清理内部的杂物，维护十分方便。
