3毫升规格医用注射器结构设计

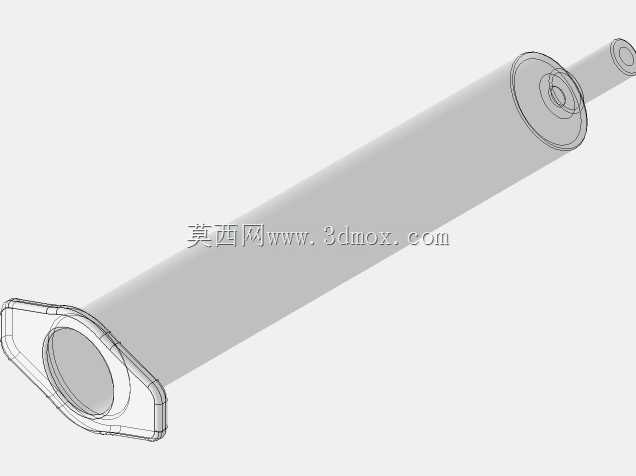

　　这款3毫升规格的注射器，是临床诊疗、实验室液体移取场景中应用极广的器具，日常做小剂量药剂推注、试样精准量取时，这个容量段的器具适配性最强，既不会因为容量过小导致频繁抽取增加操作步骤，也不会因为容量过大造成小剂量量取时的读数误差。从结构设计逻辑来看，整个器具分为针筒、推杆、活塞、锥头四个核心部分，针筒采用直筒式等径内腔设计，内壁的圆柱度公差控制在极小范围内，保证活塞推进过程中不会出现卡顿、漏液的问题，筒身外壁预留了刻度标识的成型平面，避免圆弧面造成的读数视差，方便操作人员快速读取液体容量。

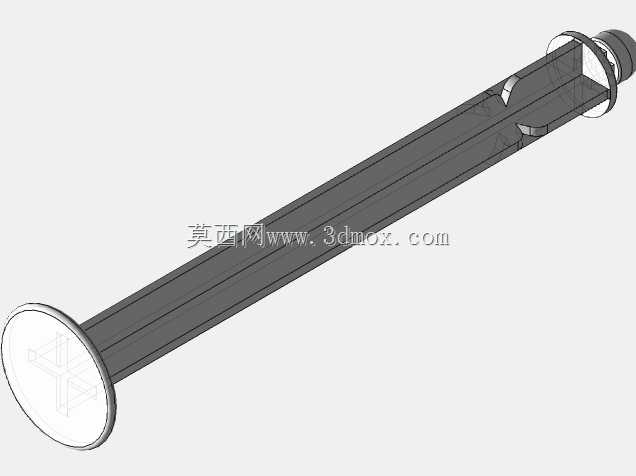

　　推杆部分采用十字筋结构设计，在保证轴向推进刚度的前提下，尽可能减少材料用量，同时降低推杆与针筒尾端定位翼之间的摩擦阻力，推进时的手感反馈均匀，不会出现推进过程中推杆偏斜导致的活塞偏磨问题。活塞采用橡胶材质的密封结构，与针筒内壁过盈配合，过盈量经过反复校核，既保证足够的密封性能，抽取液体时不会出现进气、漏液的情况，又不会因为过盈量过大导致推进阻力过大，操作人员单手即可完成推注操作。针筒前端的锥头采用标准鲁尔接头尺寸，能够适配市面上绝大多数规格的注射针头，锥头的同轴度与针筒内腔保持一致，避免安装针头后出现偏斜，影响穿刺操作的精准度。

　　针筒尾端的定位翼采用对称式翼片设计，操作人员抽取液体时可以用手指抵住翼片，提供足够的反作用力，方便单手完成抽液动作，翼片的边缘做了圆角过渡处理，长时间操作也不会硌伤手指。从安装边界来看，整个注射器在完全收拢状态下的长度适配常规医用耗材包装盒的内部尺寸，堆叠存放时不会出现结构干涉，推杆完全拉出时的最大长度也控制在单手操作的舒适范围内，操作人员拇指推压推杆尾端的按压片时，手指不需要过度伸展就能完成全行程推注。在实际临床场景中，这款3毫升注射器常用来做疫苗接种、小剂量药剂肌肉注射、皮试液配置等操作，实验室场景中也常用来移取小体积的试剂溶液，对液体的量取精度可以满足常规实验的误差要求。设计过程中重点考虑了不同操作场景下的受力情况，比如快速推注时推杆的抗弯曲性能，抽取粘稠液体时活塞的密封可靠性，以及低温存储环境下各部件的尺寸稳定性，避免因为温度变化导致配合间隙改变，出现漏液或者推进卡顿的问题。针筒的材质选用透明医用级高分子材料，能够清晰观察筒内液体的状态，及时发现液体中是否存在气泡、杂质，推注过程中也能直观看到液面的下降位置，精准控制推注剂量。推杆尾端的按压片做了加大设计，拇指按压时的接触面积足够大，推注时的压强更小，长时间操作也不会产生明显的压痛感。

　　活塞与推杆的连接采用卡扣式结构，装配时只需要将推杆前端的卡扣卡入活塞尾部的卡槽即可，不需要额外的粘接或者紧固件，装配效率高，连接可靠性强，推杆回拉时不会出现活塞脱落的问题。整个产品的所有棱角位置都做了钝化处理，没有尖锐的边角，避免生产装配、临床使用过程中划伤操作人员的手部。在结构建模过程中，各部件的配合间隙都经过反复模拟验证，针筒内壁的脱模斜度控制在合理范围内，既方便注塑生产时的脱模，又不会因为斜度过大导致内腔锥度超标，影响容量精度。推杆的十字筋厚度均匀，避免注塑成型时出现缩痕、翘曲等缺陷，保证推杆的直线度满足使用要求。
