带药物舱结构的医用输氧面罩结构设计

　　在临床呼吸支持场景中，这类带药物舱的输氧面罩是急诊、呼吸科、感染科病房的常用耗材，区别于普通简易吸氧面罩，它整合了雾化给药与常规氧疗的双重功能，不需要额外串联雾化配件就能完成给氧与局部气道给药的操作，能减少临床管路接驳的繁琐步骤，也降低了多配件连接带来的漏气风险。从结构组成来看，整个面罩分为六个独立功能模块，分别是贴合人体面部轮廓的面罩主体、连接供氧管路的适配接头、控制气流走向的挡板结构、存放雾化药剂的药物舱、衔接各模块的连接段、以及对接外部氧源的连接管。

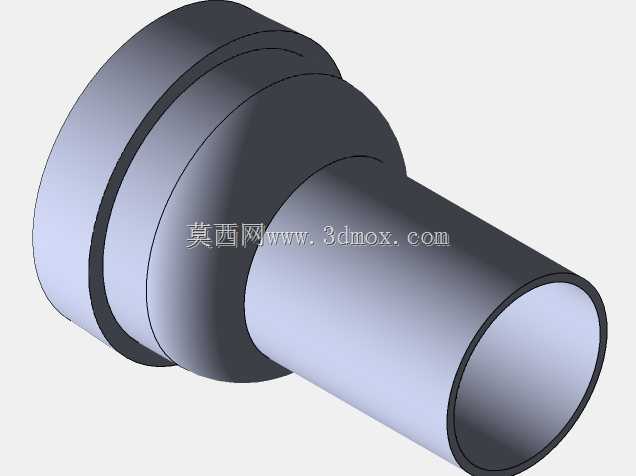

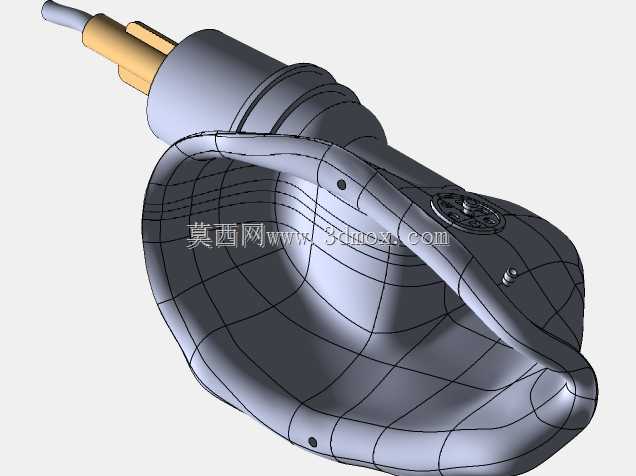

　　设计面罩主体曲面时，需要匹配亚洲成年人面部的平均轮廓数据，罩体边缘做外翻的柔边过渡，避免长期佩戴对鼻梁、颧骨位置造成压疮，曲面的曲率变化要保证罩体和面部之间形成均匀的密封空腔，不会在颧骨、下颌位置出现局部缝隙导致氧浓度流失，罩体上预留的两个固定点位是用来穿绑带的，位置选在罩体受力均衡的区域，绑带拉紧时受力能均匀分散到罩体边缘，不会出现局部翘边。适配器的接口做了阶梯式的锥度设计，能兼容不同外径的国标吸氧管，不需要额外配转接头就能卡紧管路，插拔力度控制在单手握持就能操作的范围，临床护士戴手套操作也能快速完成接驳。

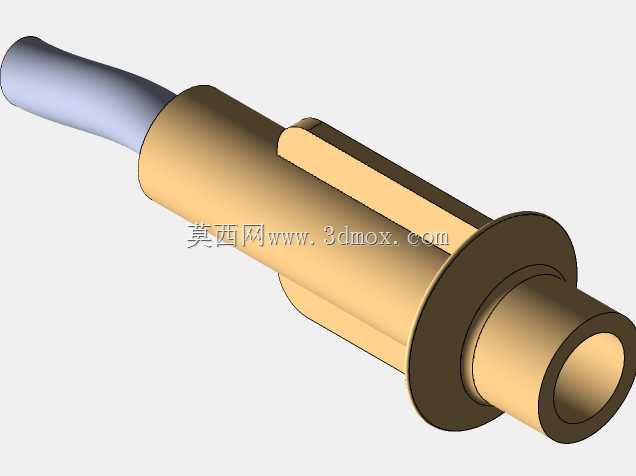

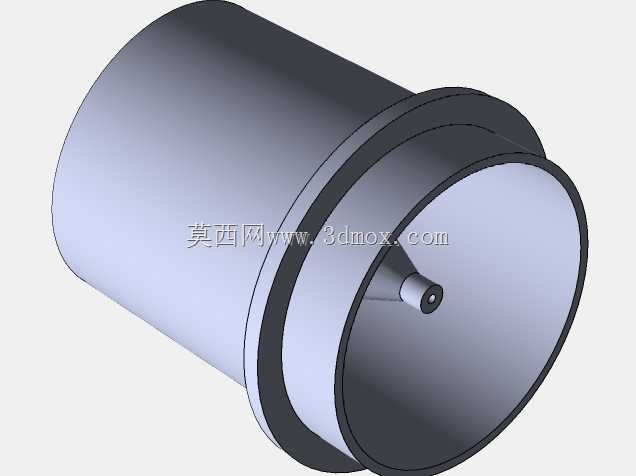

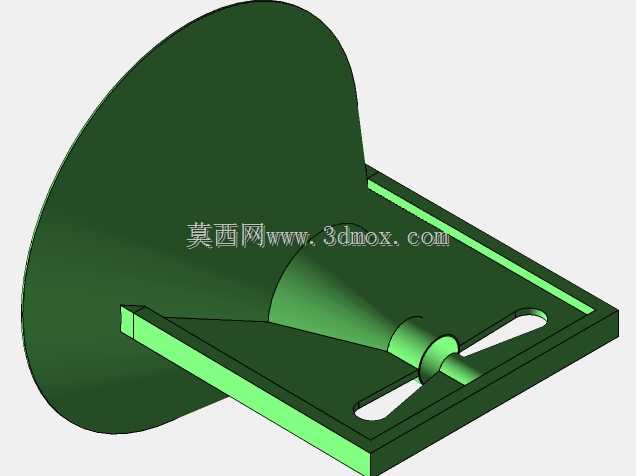

　　挡板结构设置在氧气入口和面罩空腔之间，作用是把高速输入的氧气打散，避免直吹患者面部造成不适，同时挡板的角度经过调整，能引导携带药雾的气流在面罩空腔内形成循环，让药雾能均匀分布到患者呼吸区域，不会直接顺着面罩边缘溢出。药物舱的位置设置在气流通道的中段，舱体和气流通道之间做了可拆的密封结构，加入药剂时不需要断开氧源就能操作，舱体内部的流道做了导流设计，氧气高速流过时会在舱内形成负压，把药剂雾化后带入气流中，不需要额外的雾化动力源。连接器部分做了防呆的卡扣结构，各个模块对接时只有对准卡扣位置才能装配到位，避免装反导致气流阻断，连接位置的密封边做了一圈凸起的筋位，装配后能压紧密封，不会出现漏气泄压的问题。连接管的末端做了防滑的竹节式结构，插入湿化瓶或者墙式氧源接口时能卡紧，不会因为患者翻身拉扯导致管路脱落。从安装边界来看，整个面罩装配完成后，总长度从连接管末端到面罩最外侧边缘控制在180mm以内，罩体最大宽度140mm，最大深度100mm，不会因为体积过大影响患者翻身或者进食操作，各个模块之间的连接公差控制在0.2mm以内，装配后没有错位缝隙，气流通道的内壁做了光滑过渡，没有直角凸起，不会产生异常的气流啸叫。

　　在实际使用中，这种结构的面罩既可以用于普通缺氧患者的常规氧疗，也可以用于需要气道给药的呼吸系统疾病患者，比如哮喘发作、慢阻肺急性加重、呼吸道感染需要局部给药的场景，不需要更换面罩就能切换给氧和给药模式，能减少临床耗材的更换频率，也降低患者反复摘戴面罩的不适感。设计时还要考虑罩体的材料特性，整个结构的壁厚控制在1.5mm到2mm之间，既保证足够的支撑性不会轻易变形，也不会因为壁厚过大导致整体重量过高，长期佩戴给患者面部造成额外负担，罩体上预留的排气小孔位置选在远离氧气入口的一侧，能及时排出呼出的二氧化碳，不会造成二氧化碳在面罩内潴留，排气孔的孔径经过计算，既能保证排气顺畅，也不会导致面罩内的氧浓度过度流失，维持稳定的吸氧浓度。
