可调式膝关节卸载支撑护具结构设计

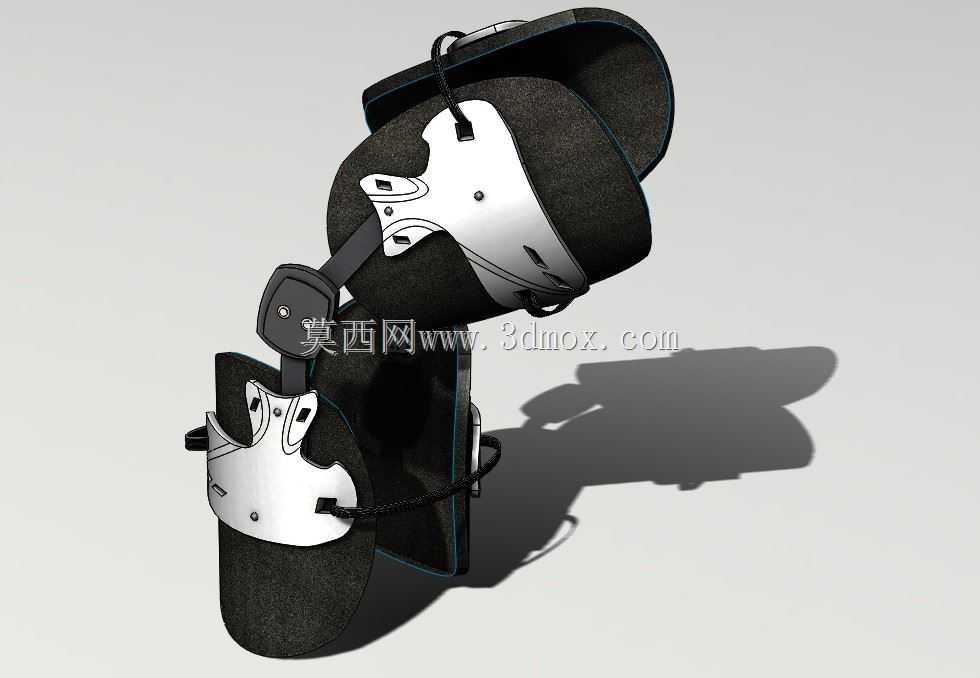

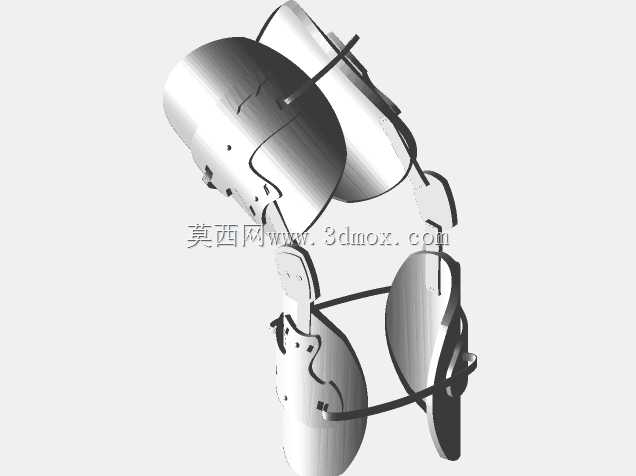

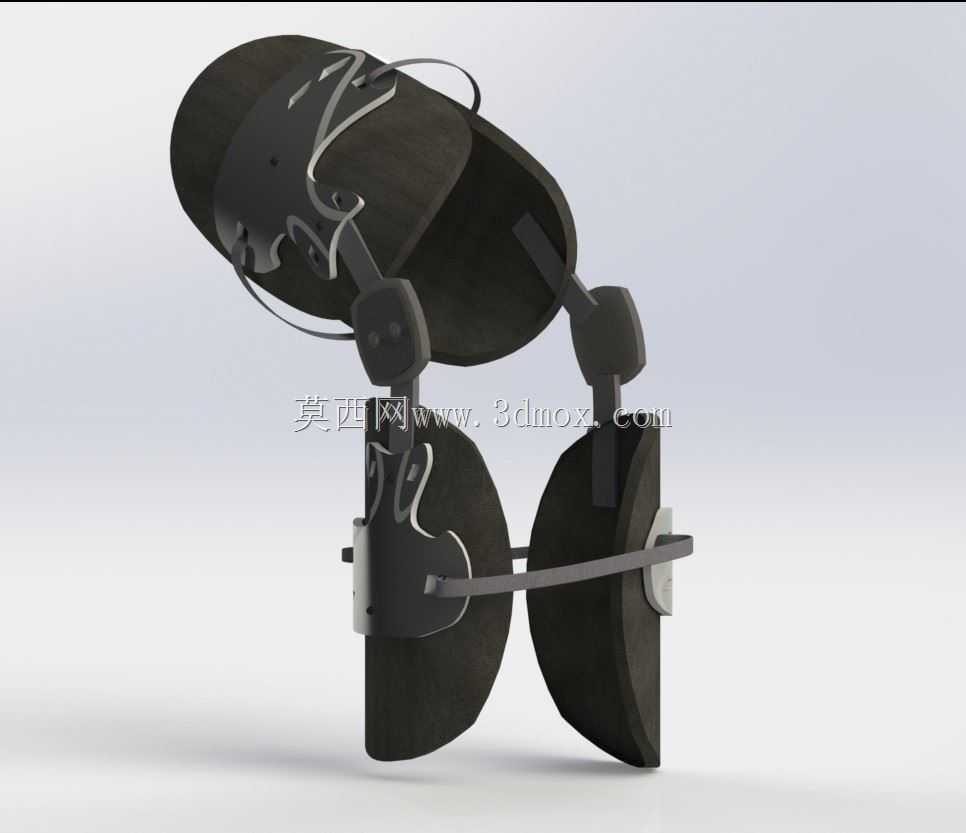

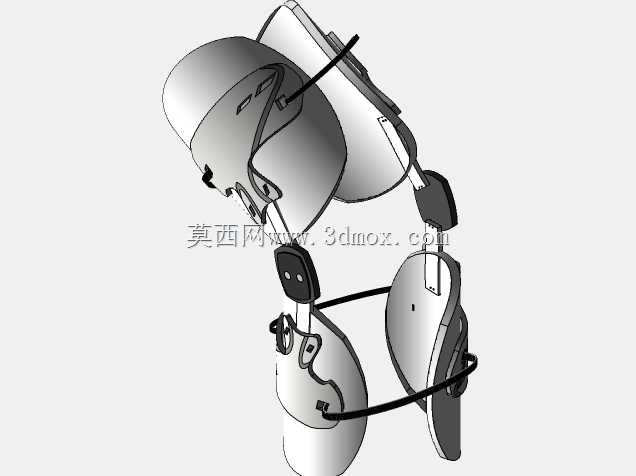

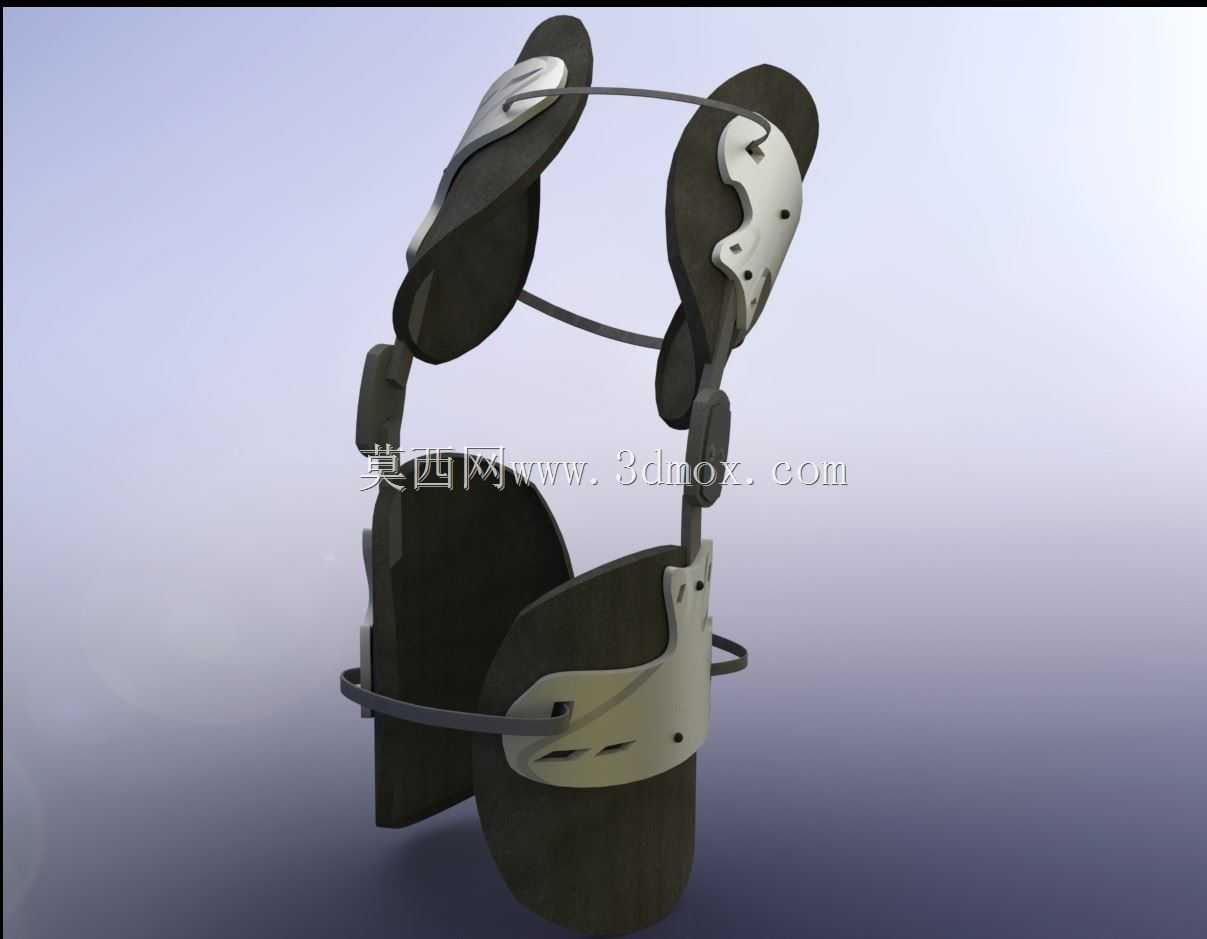

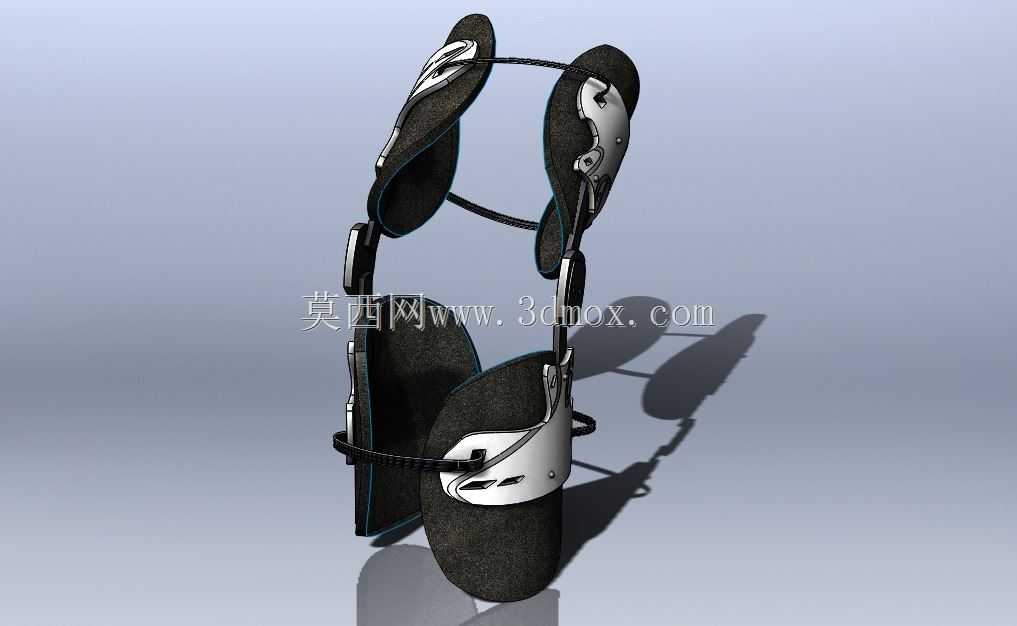

　　这款膝关节支撑支具的核心设计目标，是针对膝关节存在退行性病变、软骨磨损、关节炎疼痛以及术后康复阶段的使用需求，通过力学卸载结构降低膝关节间室的承压负荷，在不限制腿部正常屈伸活动的前提下，为受损关节提供稳定的侧向支撑与负荷转移。从结构组成来看，支具主要分为大腿固定段、小腿固定段、双侧铰接旋转机构、绑缚固定组件以及角度调节锁定模块几个部分，大腿与小腿段的支撑壳体采用贴合人体下肢轮廓的曲面造型，建模阶段参考了成年人下肢平均体表曲率数据，壳体边缘做了大圆角过渡处理，避免穿戴时对皮肤造成压硌，同时在壳体与肢体接触的预留位置设计了缓冲衬垫安装槽，可搭配不同厚度的泡棉衬垫适配不同腿围的使用者。

　　双侧的铰接机构是整个支具的功能核心，铰接点的旋转中心完全匹配人体膝关节的瞬时转动中心轨迹，避免穿戴后出现关节活动卡滞、支具移位的问题，铰接位置集成的卸载调节结构，可通过调整铰接处的支撑力臂角度，将原本作用在膝关节受损间室的垂直压力，部分转移到支具的金属支撑结构上，由大腿和小腿的固定段分散承担，根据使用者的疼痛程度与康复阶段，可无级调节卸载力的大小，从日常轻度活动的辅助支撑，到术后康复阶段的强固定支撑都能覆盖。绑缚系统采用多组可调节的弹性绑带搭配快拆卡扣，分别在大腿上段、膝关节上下位置、小腿中段设置固定点，绑带的走向避开了腿部的血管与神经走行位置，固定后不会对肢体血液循环造成压迫，同时快拆结构可实现单手操作，方便使用者自行穿戴与拆卸。

　　角度调节模块可根据康复训练的不同阶段，锁定膝关节的屈伸活动范围，比如术后早期可将关节活动度限制在0到30度区间，避免过度屈伸造成二次损伤，随着康复进度推进可逐步放开活动角度，直到完全解锁恢复正常活动。在安装边界与适配尺寸上，支具的大腿段支撑壳体适配的大腿周向范围为380mm到520mm，小腿段支撑壳体适配的小腿周向范围为300mm到420mm，双侧支撑臂的长度可在280mm到360mm区间内伸缩调节，适配不同身高、不同腿长的使用者，整体结构的最大厚度控制在85mm以内，穿戴后可正常穿着宽松裤装，不会对日常出行造成过多阻碍。

　　从实际应用场景来看，这款支具可覆盖三类核心使用需求：第一类是存在膝关节骨性关节炎、内侧或外侧间室软骨磨损的中老年人群，日常行走、上下楼时佩戴可有效降低关节面的摩擦压力，缓解行走疼痛，减少关节磨损的进一步加剧；第二类是膝关节韧带损伤、半月板损伤术后的康复人群，在康复训练阶段佩戴可提供稳定的关节限位与支撑，避免康复过程中出现意外扭伤，同时可根据康复进度调整支撑强度与活动范围，辅助患者逐步恢复关节活动能力；第三类是存在膝关节旧伤的运动爱好者，在进行徒步、登山等对膝关节负荷较大的户外运动时佩戴，可对关节起到额外的稳定支撑作用，降低运动过程中关节扭伤、旧伤复发的概率。建模过程中对所有活动铰接位置都做了运动干涉检查，模拟了膝关节从完全伸直0度到屈曲120度的全活动范围，确认所有结构件在活动过程中不会出现碰撞、卡滞，同时对支撑壳体做了轻量化的结构优化，在保证结构强度的前提下，在非受力区域做了减重槽设计，降低整体佩戴重量，减少长时间穿戴的负重感。所有绑带的穿装槽、卡扣的安装位都预留了足够的装配间隙，方便实际生产过程中进行配件组装，铰接位置的阻尼结构可在支具解锁状态下提供一定的活动阻尼，避免支具在腿部活动时出现自由晃荡的情况，提升穿戴的贴合感。
