斜顶式仓库方舱桁架焊接支撑结构

这套斜顶式焊接桁架结构，主要面向厂区临时仓储、户外设备遮蔽、作业区通道防护这类场景设计，区别于常规平顶仓储棚架，单坡斜顶的构型首先解决了户外雨雪堆积的问题，坡面倾斜角度经过受力核算，能让降雨、积雪自然沿单侧滑落，避免顶部荷载长期累积造成的结构形变。从实际使用场景来看，这类结构常被用作零散物料的临时存放方舱顶盖支撑、厂区跨通道人行廊道的遮雨骨架、户外小型设备机组的防护棚架，相比现浇混凝土的固定遮蔽构筑物，全焊接桁架的自重更轻，对安装地面的承载要求更低，不需要做复杂的地基处理，只要在立柱底部做预埋钢板或者膨胀螺栓固定即可，拆装迁移的灵活性也更强。

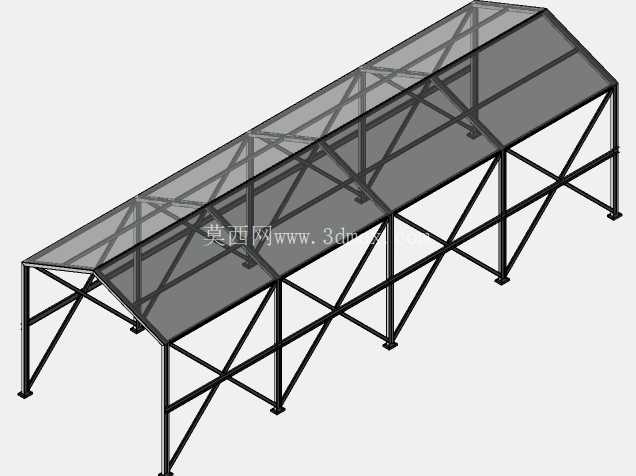

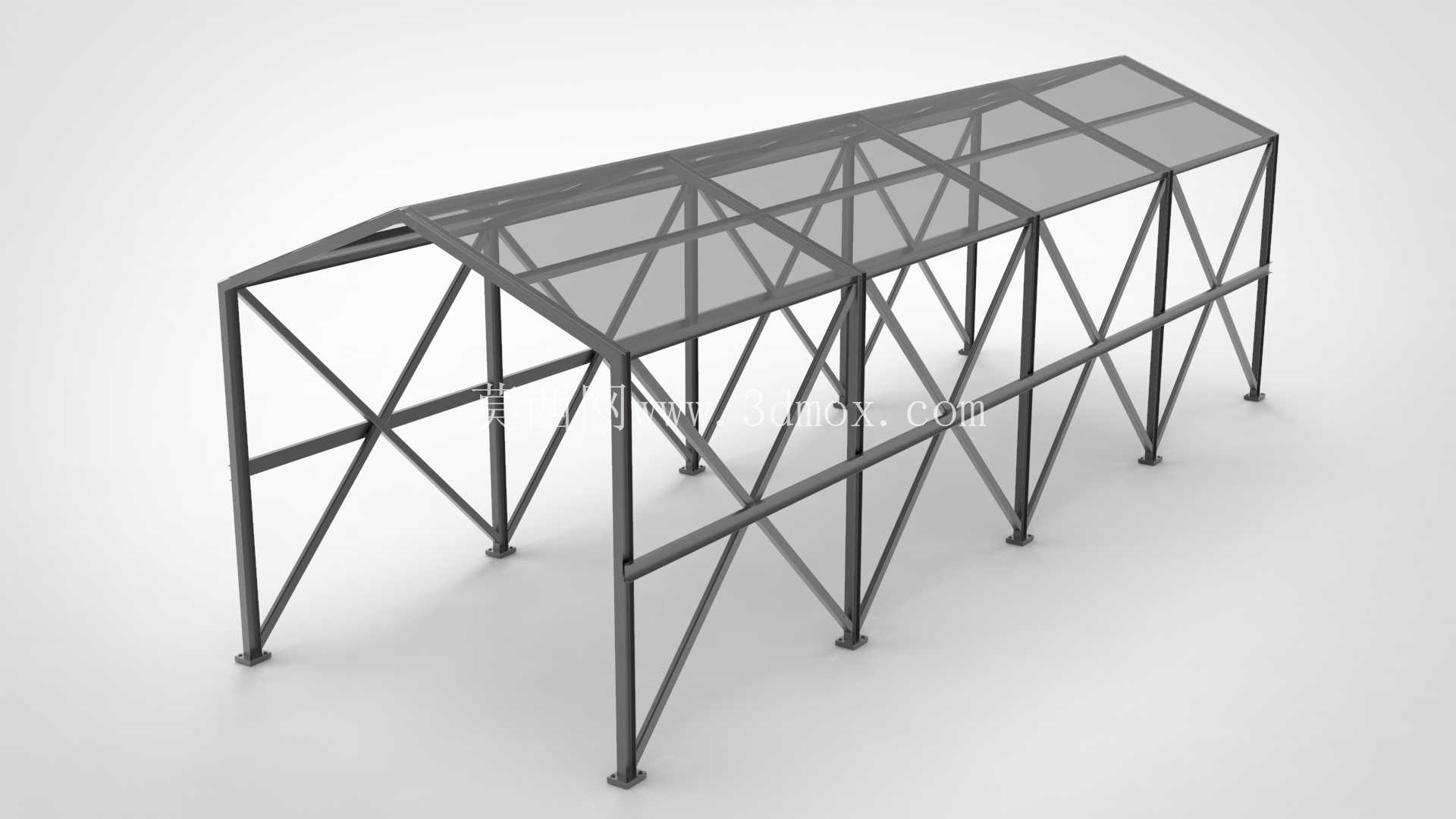

结构整体采用方管作为主受力构件，立柱沿长度方向等距排布，每一组立柱之间都设置了交叉斜撑，斜撑与立柱、顶部横梁的连接节点全部采用满焊处理，避免节点处出现应力集中导致的焊缝开裂。顶部的坡面框架同样采用三角桁架构型，每一段上弦杆、下弦杆之间都布置了腹杆，把顶部覆盖面板传递下来的竖向荷载均匀拆分到每一根立柱上，哪怕顶部铺设彩钢瓦、阳光板这类常规围护面板，遇到常规风压、雪压的工况也不会出现局部凹陷。设计过程中首先确定了安装边界的控制尺寸，整体长度方向的立柱间距保持统一模数，方便后续根据实际场地需求做分段拼接，宽度方向的立柱外边缘距离就是结构的最大占地宽度，斜顶的高点与低点的高度差既保证了排水坡度，也控制了整体迎风面的面积，降低强风天气下的结构风阻。

从受力逻辑来看，这套结构没有采用多余的装饰性构件，每一根杆件都参与受力：立柱主要承担竖向的压应力，交叉斜撑抵消水平方向的风荷载以及侧向冲击力，顶部桁架的腹杆把上弦杆承受的弯曲应力拆分传递到下弦和立柱节点，所有杆件的截面选型都匹配对应位置的受力大小，不会出现局部杆件过粗造成的材料浪费，也不会因为杆件截面不足留下受力隐患。安装的时候需要先把所有单片侧框架在地面焊接拼装完成，再逐片竖立调整垂直度，之后焊接顶部的横向连接梁把所有侧框架连成整体，最后再铺设顶部的围护面板，整个安装流程不需要大型吊装设备，两到三个作业人员配合普通焊接工具就能完成组装。

这类焊接桁架结构的优势还在于后期维护成本低，所有杆件都暴露在可视范围内，日常巡检只需要检查焊缝位置有没有锈蚀、开裂，杆件有没有明显形变即可，不像封闭式的箱型结构会出现内部锈蚀无法及时发现的问题。如果需要调整结构长度，只需要按照原有模数增加对应的立柱和桁架段就能完成扩展，不需要对原有结构做大规模拆解改造。针对不同的使用场景，还可以在侧面按需加装围护墙板，把敞开式的棚架改成封闭的临时仓储方舱，存放对防潮、防尘有一定要求的生产物料或者工装备件，结构本身的预留连接点位已经考虑了后期加装围护构件的需求，不需要额外在主杆件上焊接附加连接件破坏原有受力结构。
