60毫升规格医用注射器结构设计

在临床诊疗、实验室液体定量移取的场景中，大容量注射器的结构合理性直接影响操作精度与使用手感，本次呈现的60毫升规格注射器结构，完全围绕实际使用中的受力、定量精度、装配兼容性展开设计。从实际使用场景来看，该规格注射器常应用于大容量药剂抽吸、伤口冲洗、实验室试剂精准移取、工业点胶定量供料等场景，不同场景对筒体的透明度、推杆的抗弯折能力、胶塞的密封性能都有差异化要求，设计过程中需要兼顾多场景的通用适配性。

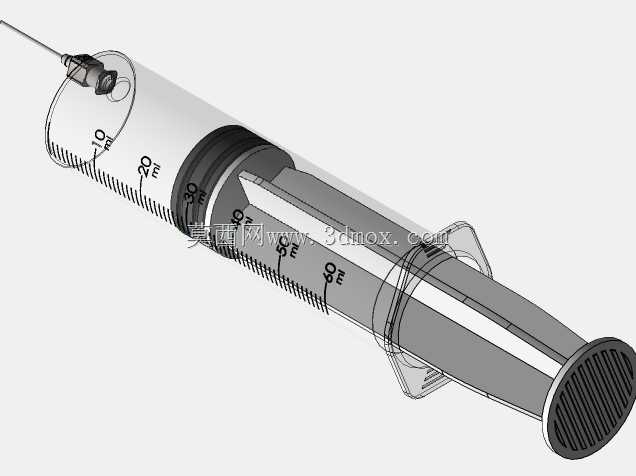

外形尺寸上，筒体标称直径30mm，对应60毫升额定容量的刻度区间做了等距划分，刻度线采用凸印工艺成型在筒体外壁，避免印刷刻度经酒精擦拭、反复摩擦后脱落模糊的问题，每10毫升区间设置加长刻度标识，5毫升区间设置中等长度刻度，1毫升区间设置短刻度，方便操作人员快速读取容量数值，减少读数误差。筒体尾部的指靠翼做了加宽圆弧处理，操作人员两指搭靠在翼面时，受力面积更大，长时间抽吸推注不会产生明显的压痕，翼面与筒体采用一体化注塑成型结构，避免拼接结构在大推力下出现翼面断裂的问题。

核心的活塞胶塞部分，采用双道密封环结构，靠近推杆侧的密封环主要负责阻隔胶塞后侧的空气进入筒体容腔，靠近针头侧的密封环负责阻止液体从胶塞与筒壁的间隙渗漏，两道密封环之间预留了微小的储油间隙，装配时涂抹的医用级硅脂可以储存在该间隙内，长期存放也不会出现硅脂流失导致的推注卡顿问题。胶塞与推杆的连接采用卡扣式结构，推杆头部的凸台卡入胶塞内侧的卡槽后，无论推注还是抽吸，胶塞都不会与推杆脱离，避免抽吸过程中胶塞脱落导致的液体污染、计量失准问题。

推杆部分采用十字加强筋结构，在保证整体抗弯折强度的前提下，尽可能减少注塑材料的用量，降低整体重量，推杆尾部的推片做了外翻卷边处理，拇指按压时不会出现锐边硌手的问题，推片表面设置了细密的防滑凸点，佩戴医用手套操作时也不会出现打滑的情况。针头连接端采用标准鲁尔接头结构，锥度严格匹配通用医用针头、输液器接头的尺寸标准，可以直接适配市面上绝大多数规格的注射针头、延长管、冲洗头，不需要额外加装转接头，接头外侧的螺纹锁圈可以在连接针头后做旋转锁定，避免推注压力较大时针头弹出造成液体喷溅。

设计过程中针对筒体的壁厚做了反复校核，筒身整体壁厚均匀控制在1.2mm，既保证筒体拥有足够的刚性，在抽吸负压、推注正压下不会出现明显的形变导致容量误差，也不会因为壁厚过大导致材料浪费、透明度下降。筒体前端的针头衔接处做了局部加厚处理，因为该位置是应力集中区域，在针头插拔、锁圈旋转时会承受较大的局部应力，加厚处理后可以避免该位置出现开裂、漏液的问题。

从装配兼容性角度考虑，所有零部件的尺寸公差都严格匹配医用注塑件的通用公差标准，胶塞的外径尺寸比筒体内径大0.3mm，保证密封性能的同时，推注力控制在15N到25N之间，符合医护人员操作的施力习惯，不会出现推注过沉或者过于顺滑导致的剂量控制困难问题。推杆的十字筋外径比筒体内径小2mm，推杆推进过程中不会与筒体内壁产生摩擦，避免长期放置后推杆与筒壁粘连的问题。

在实际使用的细节处理上，筒体的开口端做了圆弧翻边处理，胶塞从筒体尾部装配时，不会被筒体的锐边切下碎屑，避免胶塞碎屑进入筒体内污染液体。刻度标识的起始位置距离针头端预留了3mm的无效腔容量，设计时已经将该部分容量纳入整体计量校准，保证针头安装后，推注到零刻度位置时，筒体内的残留液体量控制在0.2ml以内，减少贵重药剂的浪费。针对工业点胶场景的使用需求，筒体材料选用高透明聚丙烯材质，可以清晰观察筒体内液体的状态，是否存在气泡、杂质，推杆的推进行程做了硬限位设计，当胶塞推进到零刻度位置时，推杆的加强筋会抵到筒体尾部的限位台阶，避免胶塞被过度推进从筒体前端脱出。
