20毫升规格塑料注射器筒体结构设计

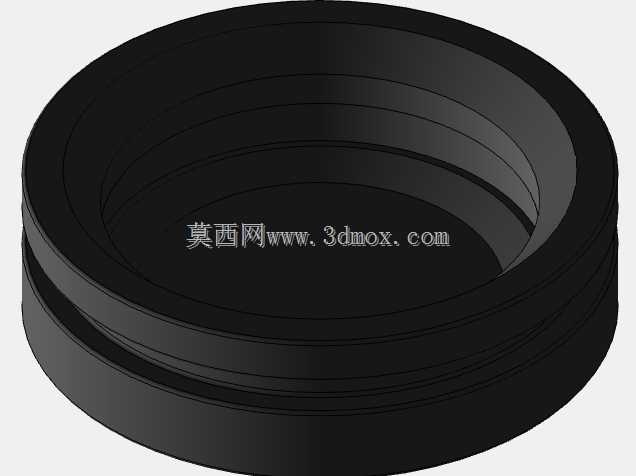

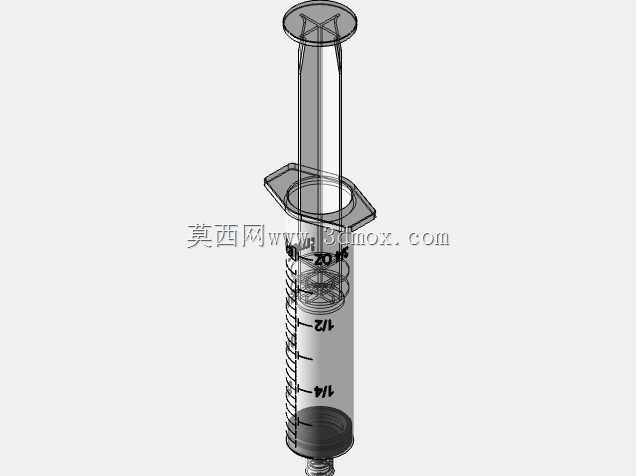

本次呈现的塑料注射器筒体结构，核心面向医用耗材、实验室液体分装、小型工业点胶等场景的结构适配需求，作为注射器的核心承载部件，其结构精度直接影响推杆配合的密封性、容量计量的准确性以及临床或工业操作的顺畅度。从实际使用场景出发，医用场景下该筒体需要适配一次性无菌注射的装配要求，与橡胶活塞、金属针头、塑料推杆形成完整的注射组件，完成药液抽取、定量推送的动作；实验室场景中可用于微量试剂的精准移取，避免交叉污染；工业点胶场景下则可适配低粘度胶水的定量涂布，满足小批量精密点胶的低成本需求。

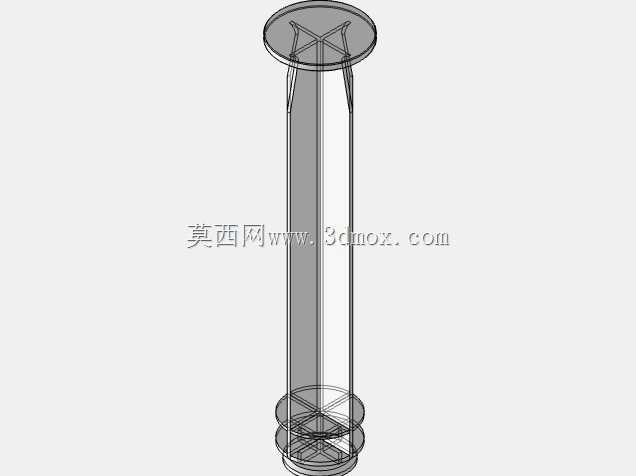

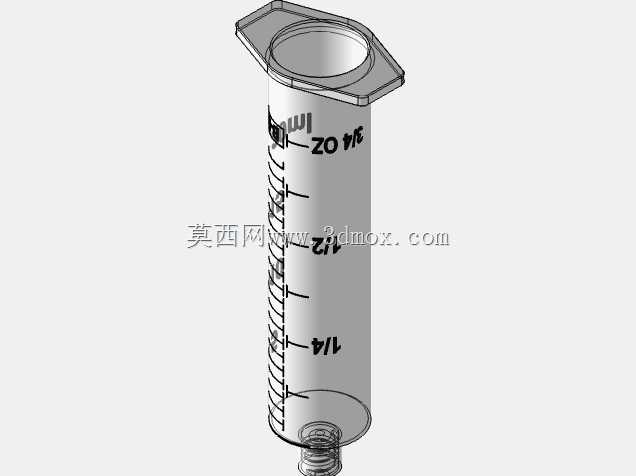

从功能特性来看，筒体采用透明医用级塑料材质设计，筒身外壁集成模压成型的容量刻度标识，刻度覆盖全量程范围，包含分数容量标识与满量程标识，刻度线采用凹凸模压结构，避免印刷刻度在消毒、使用过程中脱落导致计量失准。筒体顶端设计带侧翼的凸缘结构，该结构一方面作为注射操作时手指的施力支撑面，保证医护或操作人员推送推杆时的受力稳定性，另一方面凸缘的平面度设计可适配自动化装配线的上料定位需求，在注射器自动化组装工序中，凸缘可作为定位基准面，完成与针头组件、推杆组件的精准压装。筒体底端设计内凹的连接接口，用于适配针头座的卡扣或胶接装配，接口的同轴度公差控制在0.1mm以内，保证针头安装后与筒体轴线重合，避免注射过程中出现偏斜漏液问题。

设计思路上，首先围绕容量精度要求展开内腔设计，20毫升量程对应的内腔有效容积公差控制在±2%以内，满足医用注射器的计量精度标准，内腔壁面的粗糙度要求达到Ra0.8以下，减少橡胶活塞推送过程中的摩擦阻力，同时保证活塞与内壁的贴合密封性，避免推注过程中出现液体回流、渗漏问题。筒身的壁厚设计采用均匀壁厚原则，整体壁厚控制在1.2mm，既保证筒体的结构刚度，避免装配或使用过程中出现筒身变形导致活塞卡滞，又能控制材料用量，适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲等成型缺陷。外壁的刻度设计采用与筒体一体注塑成型的方案，无需后续印刷工序，降低生产过程中的污染风险，同时提升刻度的耐磨性能，刻度线的宽度控制在0.3mm，深度0.15mm，保证操作人员读取容量数值时的清晰度，同时不会因为刻度凹槽过深导致筒身应力集中。顶端侧翼的设计采用圆角过渡，避免锐角结构在操作过程中划伤操作人员手指，侧翼的宽度设计为12mm，提供足够的施力面积，减少长时间操作时的手指压痕。

从外形尺寸与安装边界来看，筒体总长度控制在105mm，筒身外径为20mm，顶端凸缘的最大外接圆直径为30mm，侧翼的厚度为2mm，与筒身连接处采用R2圆角过渡，降低应力集中系数。内腔的有效行程长度为92mm，对应20毫升的满量程容量，内腔直径为16.6mm，通过容积公式核算可精准匹配量程要求。底端连接接口的内径为4mm，接口深度为6mm，可适配标准规格的针头座装配，接口外壁设计有环形卡槽，用于针头座装配后的卡扣固定，保证针头安装后的拉脱力满足行业标准要求，避免使用过程中针头脱落。筒体的整体同轴度公差以底端接口轴线为基准，筒身外圆与内腔的同轴度控制在0.08mm以内，保证活塞推送过程中无偏磨，延长组件的使用寿命。在装配边界上，该筒体的所有外部尺寸均适配常规注射器自动化组装设备的料道尺寸，可直接接入现有一次性注射器的量产生产线，无需对现有工装夹具进行大幅调整，降低量产适配成本。

在结构细节处理上，筒身靠近底端的位置设计有环形加强筋，提升筒体与针头座连接位置的结构强度，避免针头安装时受力导致筒身端部开裂。筒身内壁靠近顶端的位置设计有0.2mm的限位凸台，用于限制活塞的最大上行位置，避免活塞在抽取液体时从筒体顶端脱出，同时凸台的圆角设计不会对活塞的运动造成卡滞。所有边角位置均采用圆角过渡，避免注塑成型过程中出现应力集中，同时减少使用过程中毛刺、锐边带来的安全隐患。材质选择上适配医用级聚丙烯材料的成型特性，结构设计中预留了0.5°的脱模斜度，保证注塑成型后筒体可顺利从模具中脱出，不会出现脱模变形、表面拉伤等问题，满足大批量注塑生产的工艺要求。
