肖特杜兰1升GL80螺口试剂存储瓶

　　这款1升规格的GL80螺口存储瓶，是实验室化学分析、医疗样本暂存、化工试剂分装场景中极为常用的容器类零部件，建模过程完全参照实物的装配逻辑与尺寸边界搭建，可直接用于实验室设备布局、耗材配套结构设计的装配调用。从实际使用场景来看，这类宽口试剂瓶主要用于盛放固体试剂、高粘度液体样本，相比常规GL45口径的试剂瓶，80mm的大瓶口设计更方便用药勺、镊子取用内部存放的物料，也适配大口径移液管的伸入操作，避免取样过程中试剂挂壁、洒落的问题。

　　瓶身采用直筒型结构设计，最大外径控制在92mm以内，不含瓶盖的瓶身高度为200mm，搭配瓶盖后的总高度为230mm，瓶身侧壁的刻度从100ml到1000ml按100ml间隔排布，刻度线的凸起高度为0.2mm，建模时单独做了曲面凸起特征，还原实物刻度的触感与视觉辨识度，方便操作人员快速读取内部液体容量，误差控制在±5ml以内，满足常规实验的容量计量需求。瓶盖部分采用滚花防滑结构设计，周圈均匀分布32条轴向防滑筋，筋条高度1mm，宽度1.5mm，即使操作人员佩戴丁腈手套也能轻松施加拧紧力矩，密封面内置的密封圈槽深度1.2mm，可适配3mm线径的硅胶或PTFE密封圈，拧紧后可实现0.2MPa压力下的无泄漏密封，既能存放常规水溶液试剂，也可短时间存放弱酸碱类有机溶剂，满足不同场景的密封存储需求。

　　设计过程中重点还原了瓶身与瓶盖的螺纹配合间隙，GL80螺牙采用标准的大口径玻璃瓶螺纹规格，螺距6mm，牙型高度1.2mm，配合间隙控制在0.3mm，完全匹配实物的装配公差，在三维装配环境中可模拟瓶盖的拧入拧出动作，验证干涉情况。瓶身底部做了3mm厚度的圆角过渡，避免直角位置的应力集中，同时平底设计可直接放置在实验台、试剂架上，放置平面的平面度控制在0.1mm以内，不会出现放置不稳倾斜的问题。瓶肩位置采用15度的锥面过渡，既保证了瓶口与瓶身的结构强度，也能在倾倒液体时让液体沿瓶嘴顺畅流出，避免液体沿瓶壁外侧流淌造成试剂浪费与污染。

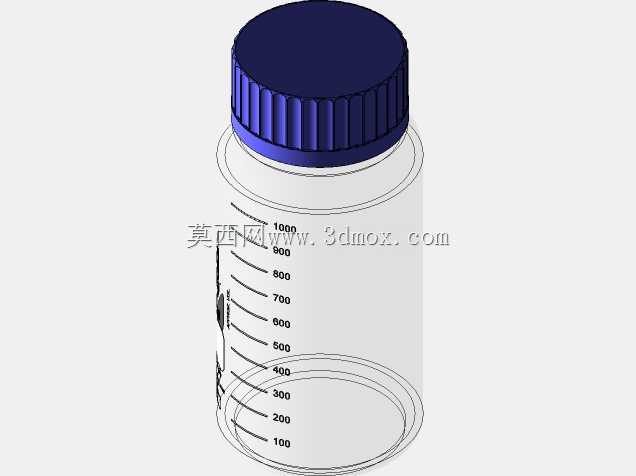

　　从建模细节来看，瓶身部分做了半透明材质的特征区分，可直观展示内部盛放液体的液位状态，瓶盖部分的深蓝色塑料材质、滚花细节、顶部的平整平面都做了1:1还原，瓶身侧面的刻度标识位置、字体大小也完全参照实物比例，在做实验室布局效果图、实验设备操作演示动画时，可直接调用该模型，不需要二次调整比例与细节。这类容器在医疗检验科室常用于存放病理样本、消毒试剂，在化学实验室用于存放配置好的标准溶液、固体化学试剂，在工业生产的质检环节也可用于存放待检测的液态样品，宽口设计也方便对瓶内进行清洗，可重复高温高压灭菌使用，建模时预留的壁厚为3mm，完全匹配硼硅玻璃材质瓶身的实际壁厚，可直接用于后续的有限元强度分析，验证装满液体后的瓶身应力分布情况，也可用于配套的瓶盖拧盖设备、试剂架、试管架的配套结构设计，确保相邻瓶位的间距、放置孔的尺寸与瓶身外径完全匹配，避免出现放不进、间隙过大晃动的问题。
