临床用一次性医用注射器结构设计

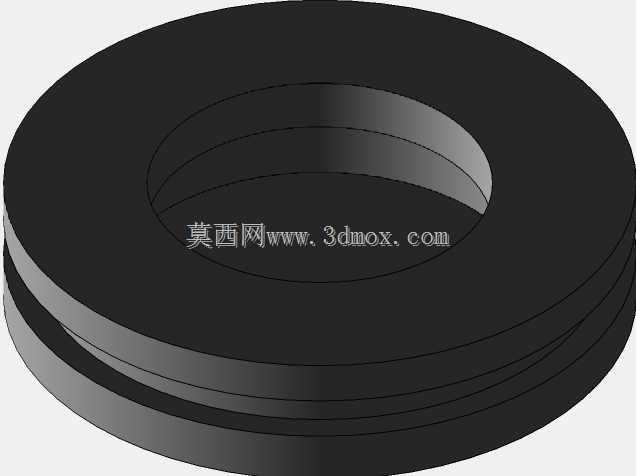

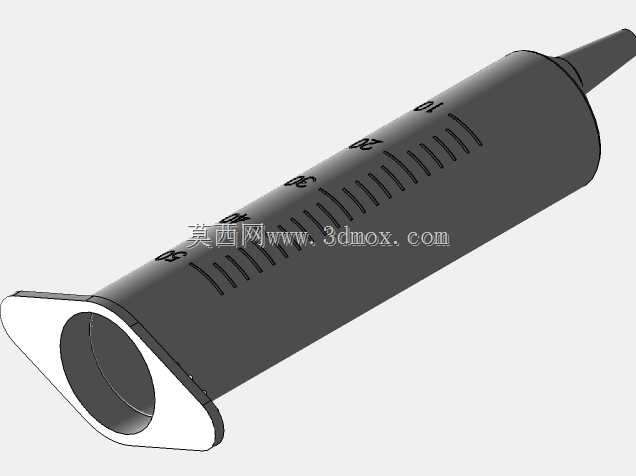

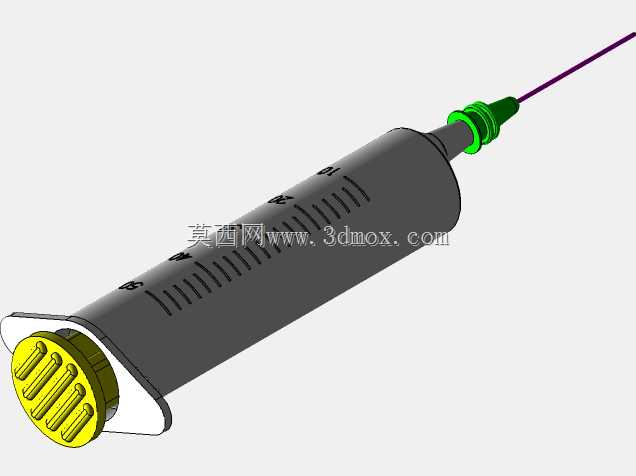

　　针管靠近针头的一端做了鲁尔接头结构，接头外圈带环形防滑凸缘，针头插装后可通过凸缘卡合针头基座的内凹结构，避免推注过程中针头滑脱漏液，接头处还设计了绿色的密封橡胶圈，橡胶圈采用过盈配合压装在接头与针头基座的衔接缝隙处，既可以防止药液从衔接缝隙渗漏，也能阻挡外界细菌沿缝隙进入针管内部污染药液。推杆端部的活塞采用医用橡胶材质，活塞外壁做了三道环形密封棱，密封棱与针管内壁为过盈配合，推注过程中密封棱会紧贴针管内壁滑动，既可以保证推注时无药液回流残留，也能让推注阻力保持均匀线性，避免医护人员推注时出现力度突变导致的推注速度失控。在临床诊疗场景中，注射器是直接接触药液、完成药剂输注的核心器具，日常静脉推注、疫苗接种、局部麻醉给药、术后镇痛泵配药等场景都离不开这类器具，甚至实验室微量试剂移取、工业点胶工位的小剂量流体输送，也会参考这类结构的设计逻辑做适配改造。这款注射器的结构设计完全贴合临床无菌操作的使用逻辑，整体采用直筒式针管搭配同轴推杆的经典布局，针管外壁做了等距刻度标识，刻度线沿针管轴向均匀排布，长刻度对应整毫升容量节点，短刻度对应细分容量单位，医护人员在抽取药液时可直接通过透明针管管壁观察液面位置，快速核对抽取剂量，避免配药剂量偏差。

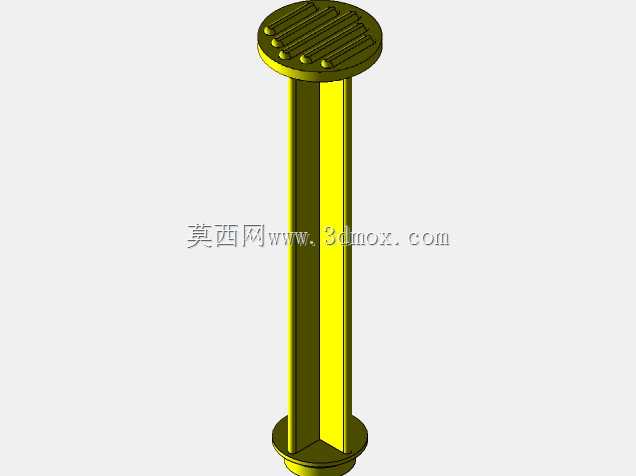

　　推杆尾端的指压座做了放射状防滑筋设计，筋条沿指压座圆周均匀分布，医护人员做推注操作时，拇指按压在指压座上不会因为手部汗液或者手套表面的滑石粉出现打滑，针管尾端的两翼凸缘宽度适配医护人员食指与中指的夹持间距，夹持时手指可完全贴合凸缘下表面，长时间推注高粘度药液时也不会出现局部压痕。从设计边界来看，这款注射器的整体长度控制在常规临床操作的适配范围内，针管外径适配常规的针头安装规格，推杆的最大行程与针管的额定容量完全匹配，当推杆推至行程终点时，活塞前端可完全贴合针管前端的内锥面，将针管内的残留药液量控制在临床允许的最低阈值内，避免贵重药液的浪费。

　　针管的内壁做了高精度的抛光处理，表面粗糙度控制在极低水平，既可以减少活塞滑动时的摩擦阻力，也能避免药液在管壁附着残留，抽取粘稠度较高的药液比如油性注射剂、混悬液时，也能保证药液顺利推注干净。针头与针管的衔接处做了小角度锥面过渡，推注结束后针管前端不会出现药液积存死角，清洗消毒或者一次性使用废弃时，不会因为残留药液造成二次污染。在实际使用场景中，这款结构的注射器可以适配不同规格的针头，做肌肉注射时更换长针头，做皮内注射时更换短细针头，做静脉采血时也可以替换针头为采血针组件，不需要改动针管与推杆的主体结构就能适配不同的临床操作需求。

　　设计过程中也充分考虑了一次性使用的装配效率，所有零部件都采用轴对称结构，自动化装配线可以快速完成零部件的上料、压装、密封检测，不需要额外的定位工装就能保证各部件的同轴度，避免装配偏差导致的推杆卡滞、密封失效问题。针管的材质选用透明医用级高分子材料，既可以耐受常规的环氧乙烷灭菌温度，也不会与常见的注射药剂发生反应，储存过程中不会释放有害物质污染药液。推杆的材质选用刚性较好的医用塑料，推注过程中不会因为受力出现弯曲变形，即使推注阻力较大的高粘度药液，推杆也能保持直线运动，不会出现偏磨导致的密封失效。指压座与推杆为一体化注塑成型，不需要额外的粘接或者装配工序，避免了装配缝隙处的细菌滋生风险，也提升了整体结构的连接强度，快速推注时不会出现指压座脱落的问题。
