汽车碰撞测试假人HybridⅢ颈部结构

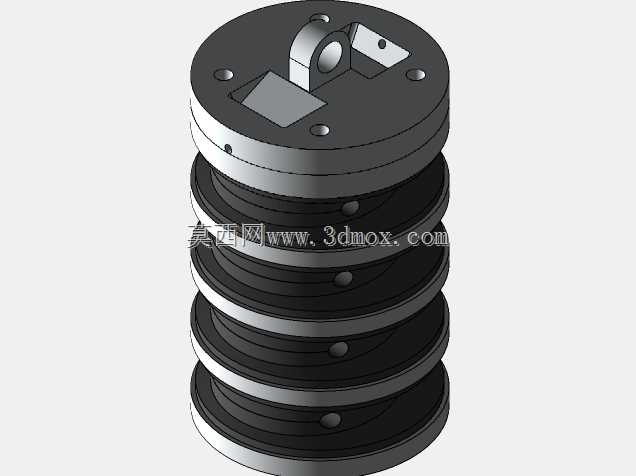

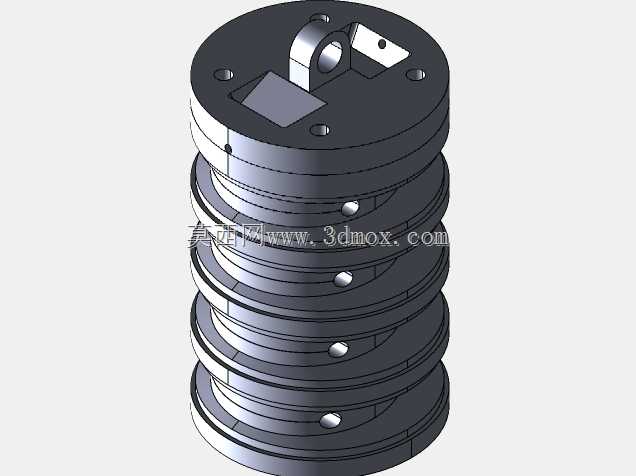

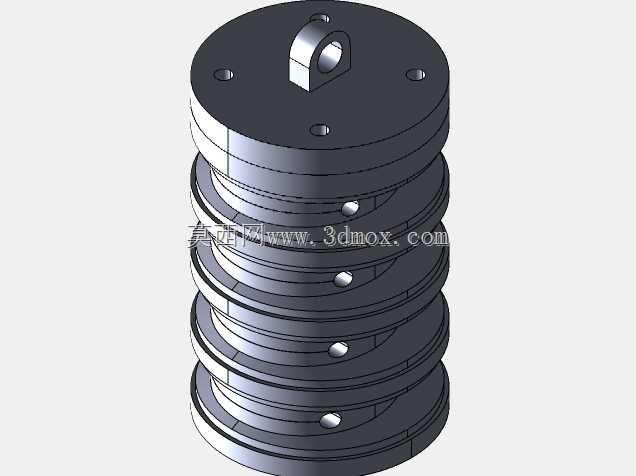

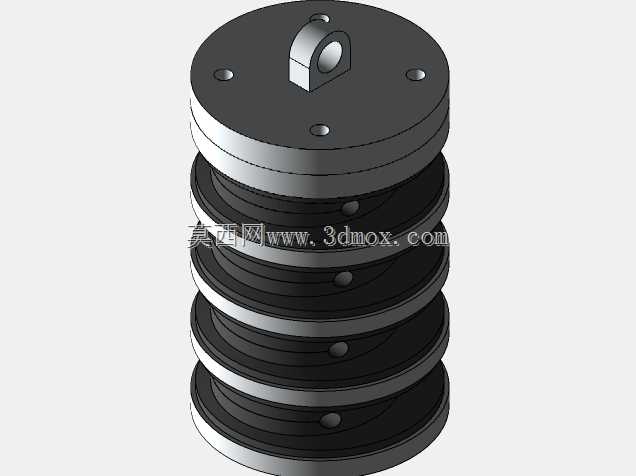

　　在汽车被动安全验证领域，碰撞假人是整车碰撞试验、约束系统匹配开发环节不可或缺的核心测试载体，其中HybridⅢ型假人作为目前全球乘用车碰撞测试应用最广泛的50百分位男性假人，其颈部组件的力学响应精度直接决定了头颈部伤害值计算的可信度，是假人结构中对生物逼真度要求最高的模块之一。这套颈部组件采用分层叠片式结构设计，整体为圆柱状装配形态，顶部设置带铰接孔的安装法兰面，法兰面上预留多个定位销孔与螺栓过孔，用于和假人头部底座实现刚性定位连接，保证头部运动姿态传递无滞后；底部同样设置标准化安装接口，可直接与假人胸椎上段的安装座匹配，安装边界完全符合HybridⅢ假人的通用接口规范，无需额外加工转接件即可完成装配。

　　从结构设计逻辑来看，颈部的分层结构由多组金属隔片与弹性阻尼层交替堆叠而成，每层隔片上设置有限位凸点，可在颈部发生弯曲、拉伸、剪切变形时限制相邻层的相对位移量，避免变形超出人体颈部的生理运动范围，同时弹性阻尼层的刚度经过多轮标定，可精准复现人体颈部在不同碰撞加速度下的弯曲力矩、剪切力、拉伸力响应特性，匹配真实人体颈部在正面碰撞、追尾碰撞等不同工况下的生物力学参数。在实际测试应用中，该颈部组件内置的传感器安装位可适配加速度传感器、力传感器等数据采集元件，能够实时采集碰撞过程中颈部的受力与运动数据，为假人伤害指标计算提供原始输入。

　　设计过程中充分考虑了组件的重复使用性能，各层叠片之间采用可拆解的连接结构，当阻尼层经过多次碰撞测试出现性能衰减时，可单独更换对应层的阻尼元件，无需整体更换颈部组件，有效降低测试耗材成本。组件的外形轮廓严格遵循假人颈部的仿生尺寸，外层包覆结构预留了假人皮肤蒙皮的安装空间，装配完成后可与假人头部、胸部的蒙皮平顺衔接，不会出现外形突兀导致的碰撞接触姿态偏差。在结构细节处理上，顶部铰接结构采用耐磨金属材质制作铰接孔衬套，可承受上万次碰撞测试的反复冲击载荷而不出现磨损松旷，保证铰接点的转动阻尼长期稳定；每层金属隔片的边缘都做了圆弧过渡处理，避免颈部大角度弯曲时隔片边缘切割阻尼层，延长阻尼元件的使用寿命。

　　对于从事汽车安全结构设计、碰撞仿真分析的工程师而言，该颈部结构的三维数模可直接用于假人数字样机的搭建，在整车碰撞仿真阶段即可精准复现物理假人的颈部响应特性，减少仿真与实车试验的结果偏差，缩短约束系统的匹配开发周期。在日常试验设备维护场景中，该数模也可用于颈部组件的拆装维修指导，帮助试验人员快速定位组件的装配基准与易损件位置，提升试验设备的维护效率。
