汽车离合器压盘从动盘总成结构设计

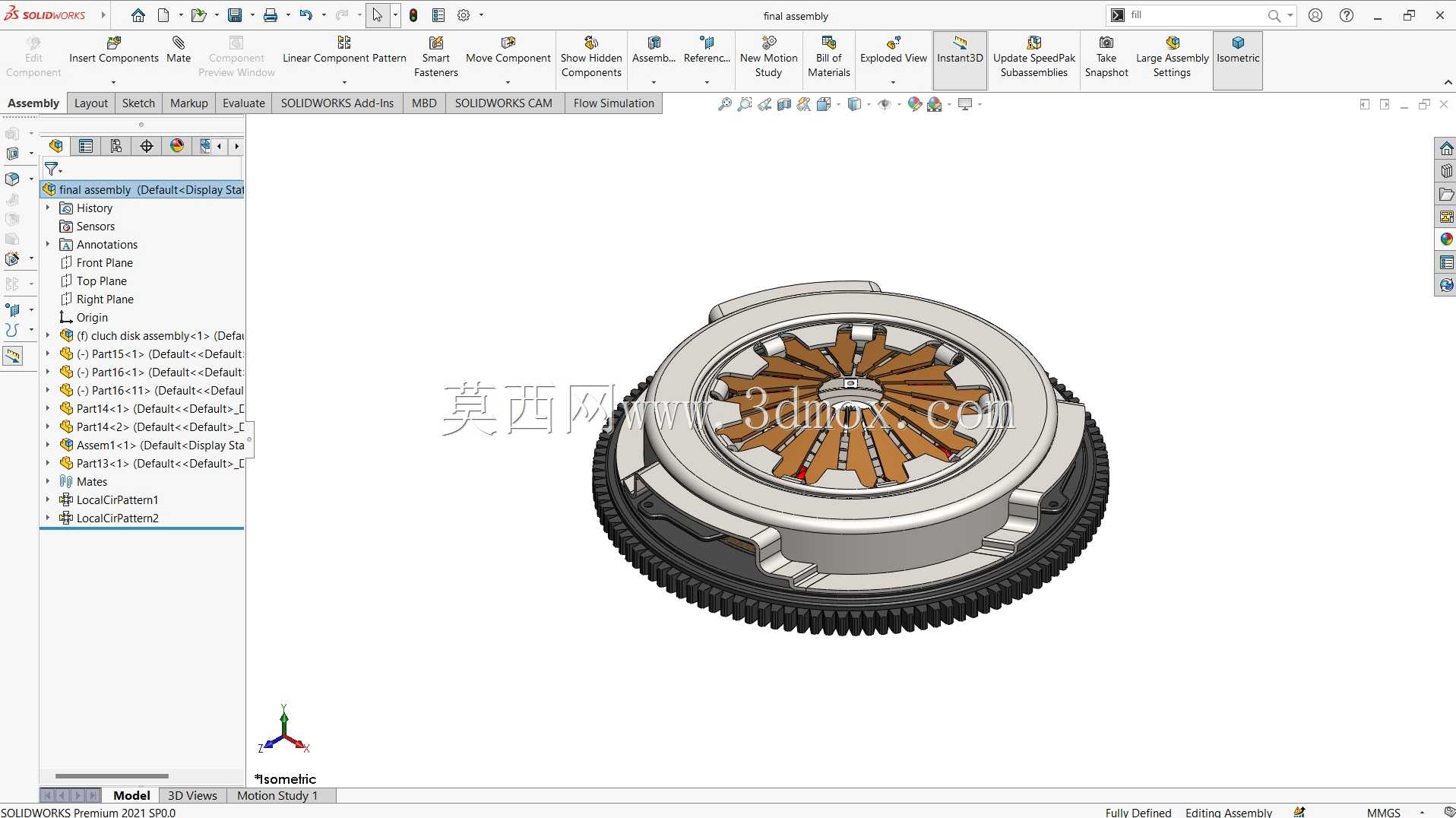

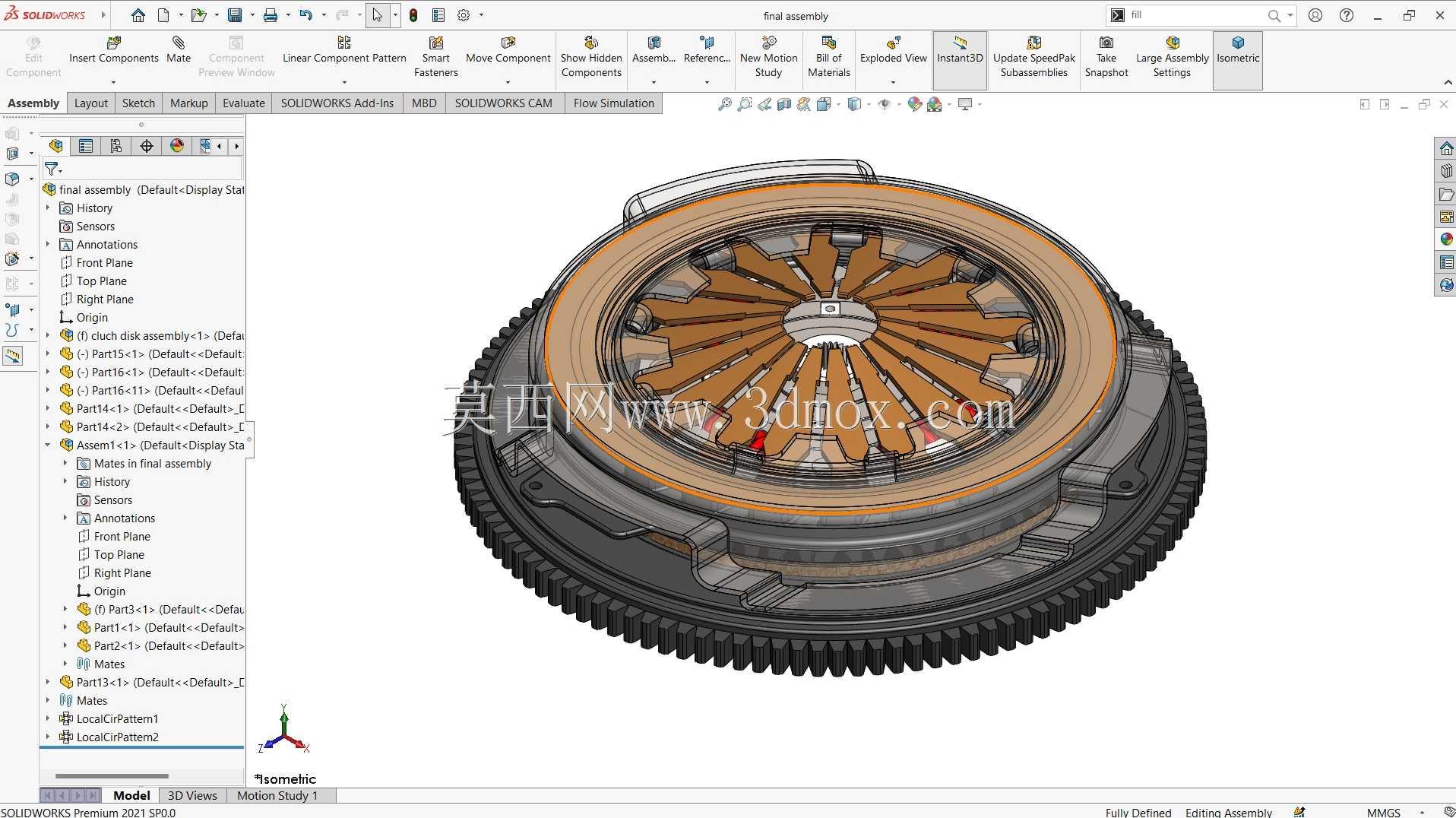

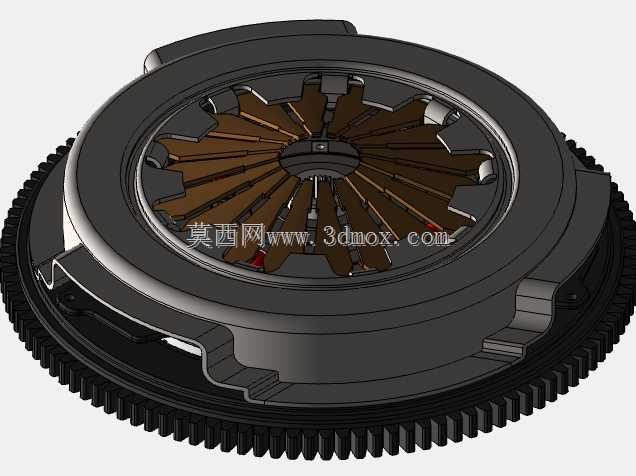

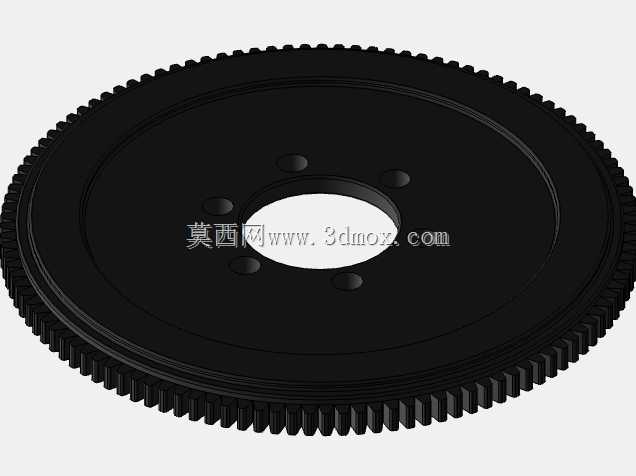

　　在手动挡燃油车的传动系统布局里，离合器总成是衔接发动机飞轮输出端与变速箱输入轴的核心动力切换部件，日常工况下需要频繁承受起步半联动的滑磨热量、换挡瞬间的扭矩冲击，以及长期结合状态下的静扭矩传递，其结构设计的合理性直接决定整车起步平顺性、换挡手感与传动系统的使用寿命。这套总成的建模过程完全围绕实车装配的边界条件展开，首先确定与发动机曲轴输出端的安装基准：飞轮端面的定位止口尺寸、压盘总成与飞轮连接的螺栓孔分布圆直径，都严格匹配主流1.6L排量乘用车的动力舱安装空间，确保模型导入整车装配环境时不会与周边的起动机齿圈、变速箱壳体加强筋产生运动干涉。

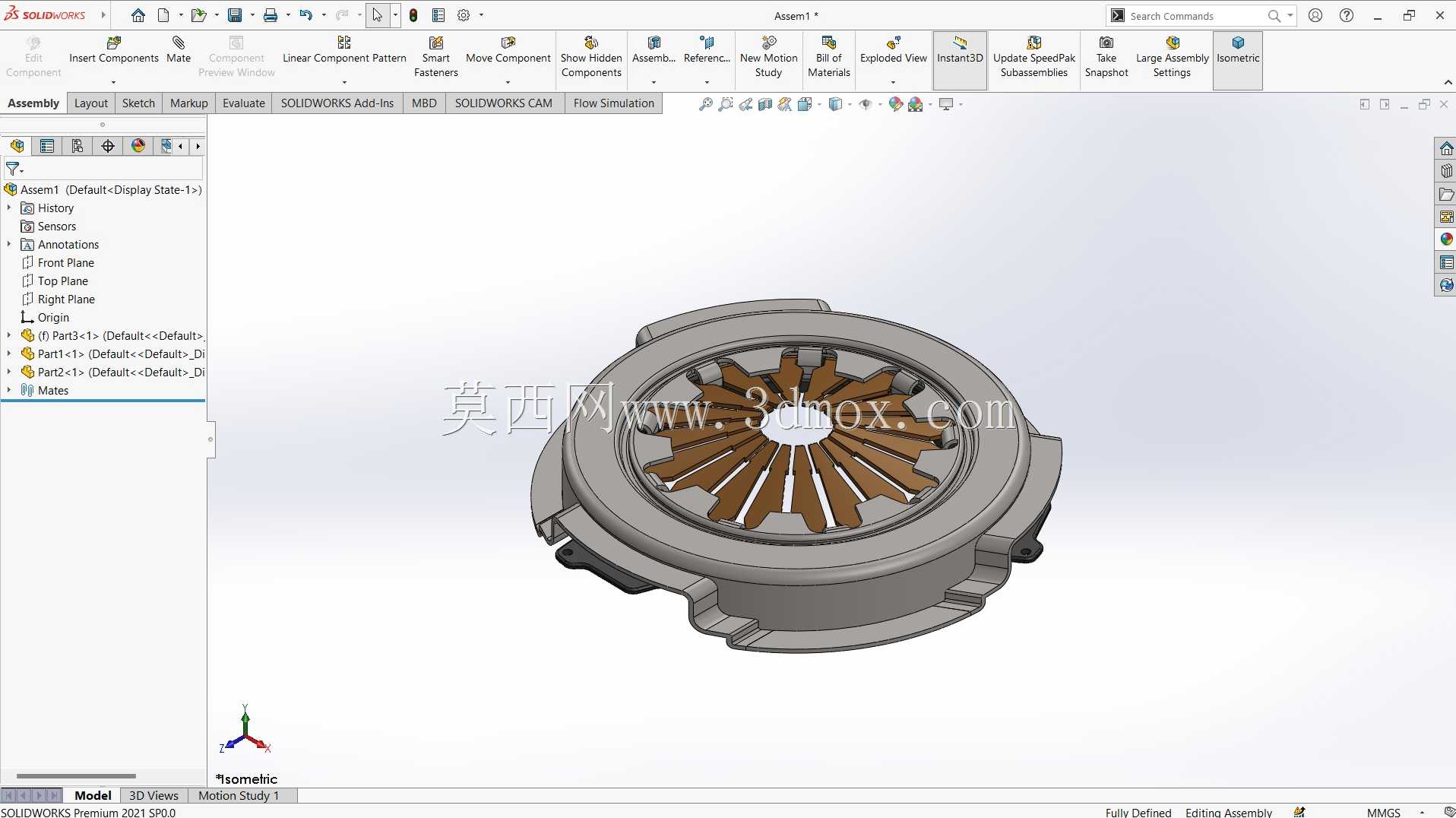

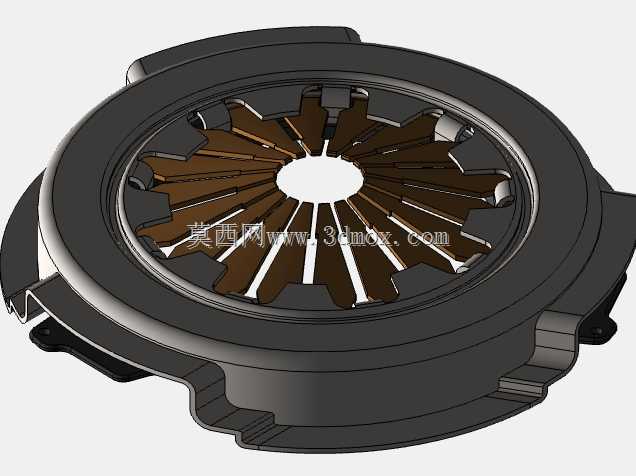

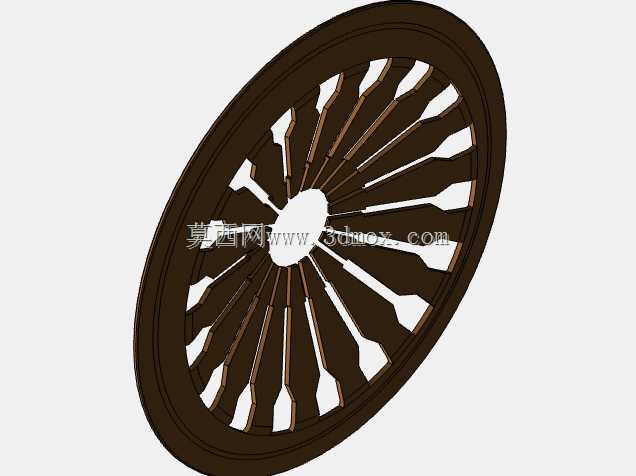

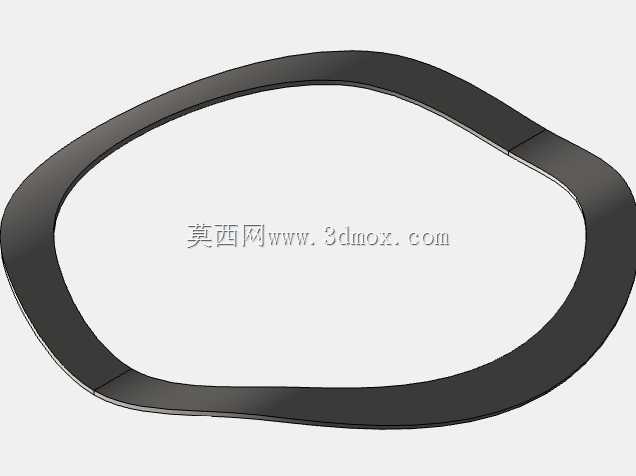

　　从功能实现逻辑来看，膜片弹簧作为核心压紧元件，其锥角角度、分离指的刚度曲线是设计阶段反复校核的重点：当离合器处于结合状态时，膜片弹簧通过自身预紧变形产生的正压力，将压盘、从动盘摩擦片紧紧压合在飞轮端面，依靠摩擦面间的静摩擦力传递发动机输出的全部扭矩，此时分离轴承与膜片弹簧分离指之间预留0.2-0.3mm的间隙，避免长期滑磨造成摩擦片异常烧蚀；当驾驶员踩下离合踏板时，分离轴承推动分离指端部向前移动，膜片弹簧以支撑圈为支点发生杠杆变形，带动压盘向后回撤，解除对从动盘的压紧力，此时发动机与变速箱之间的动力传递完全切断，可顺畅完成挡位切换动作。

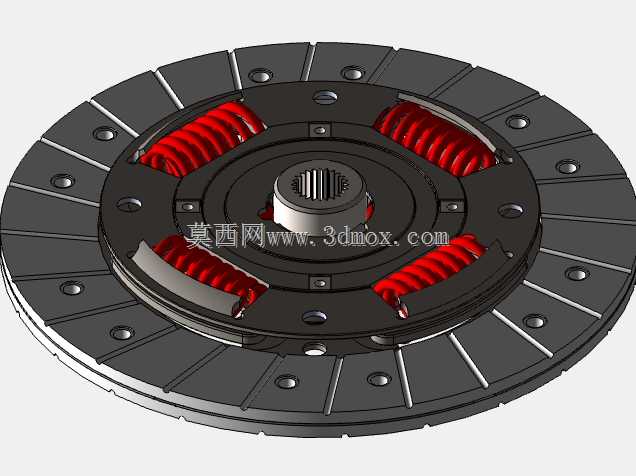

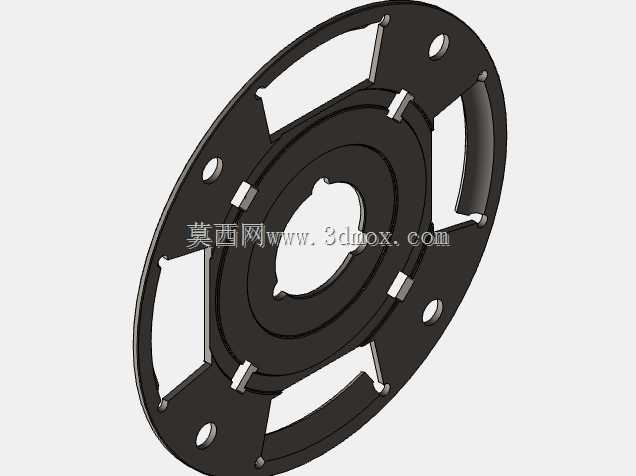

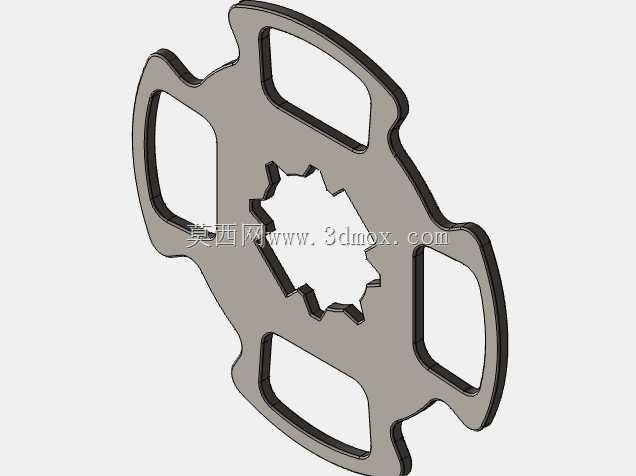

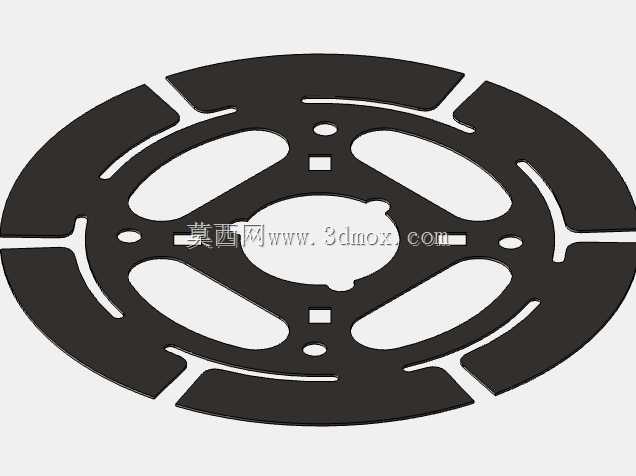

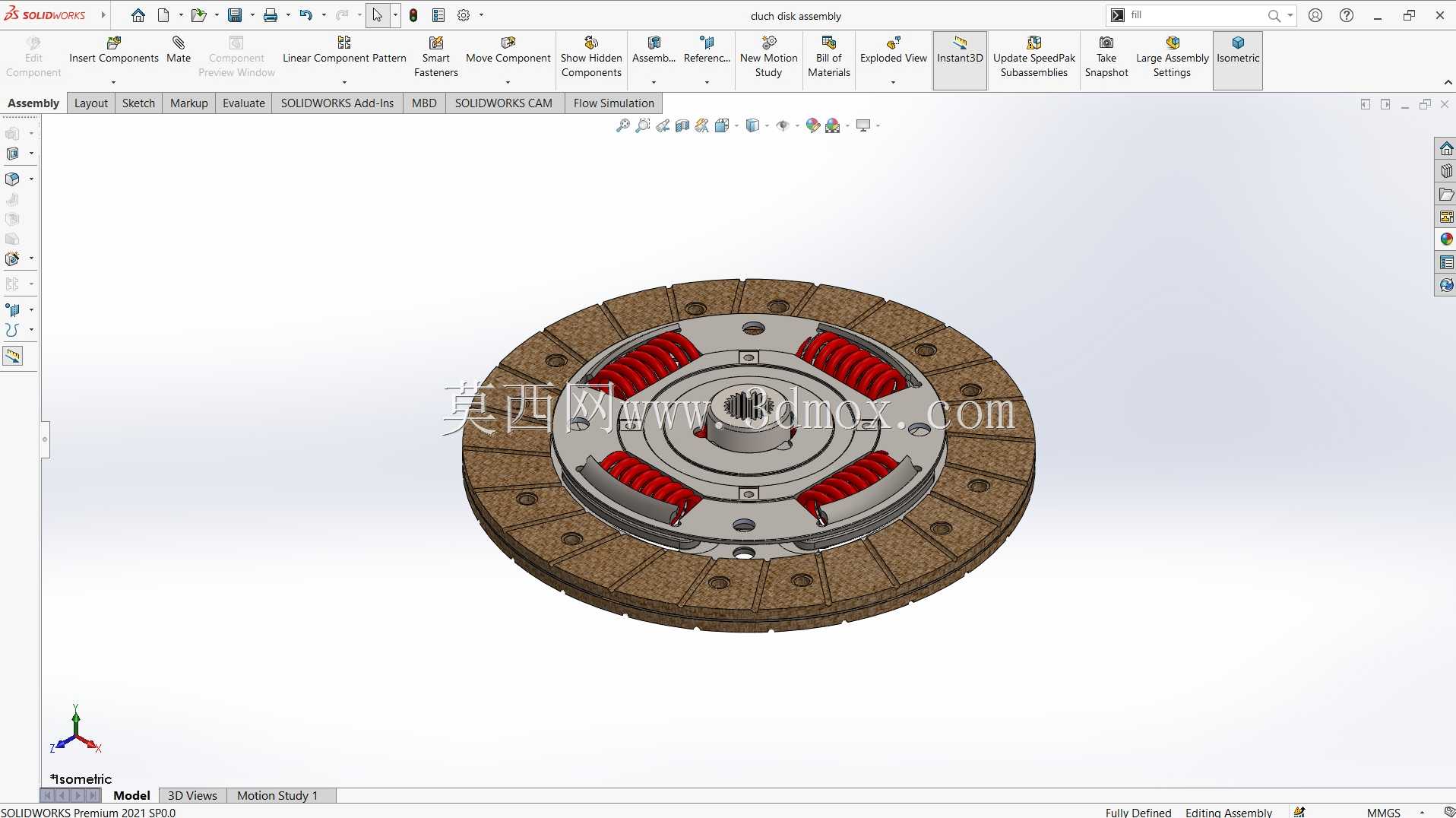

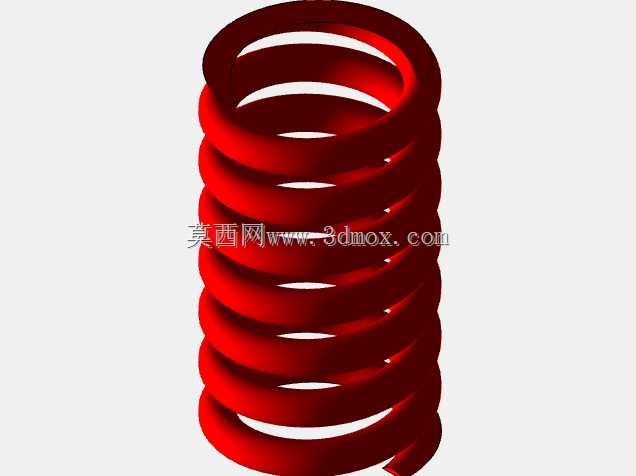

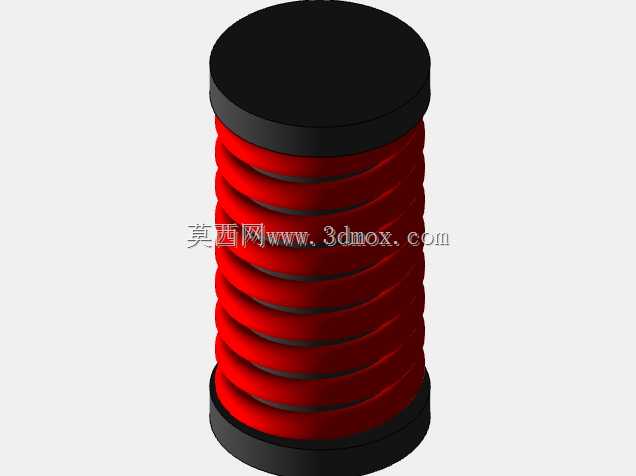

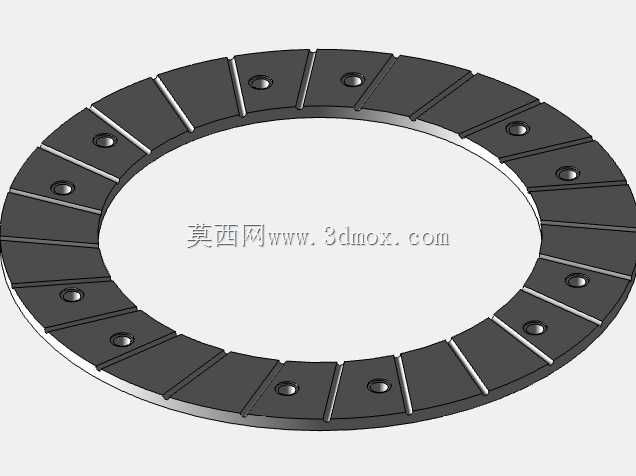

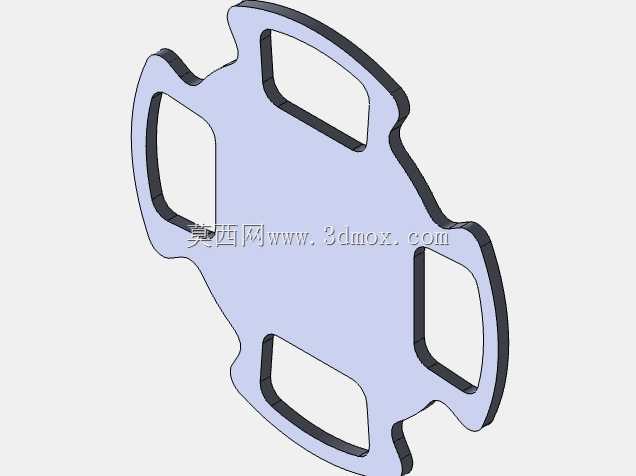

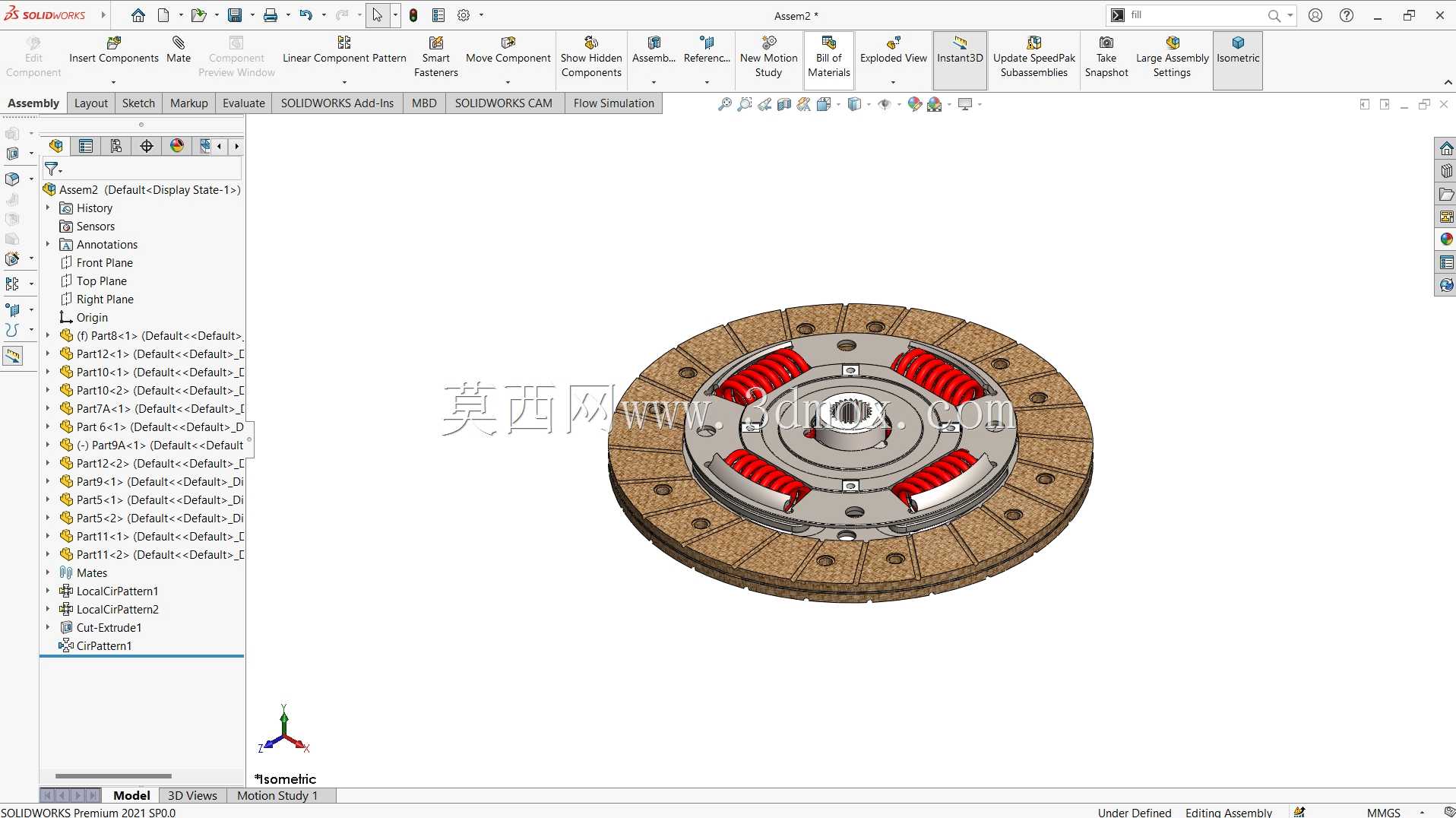

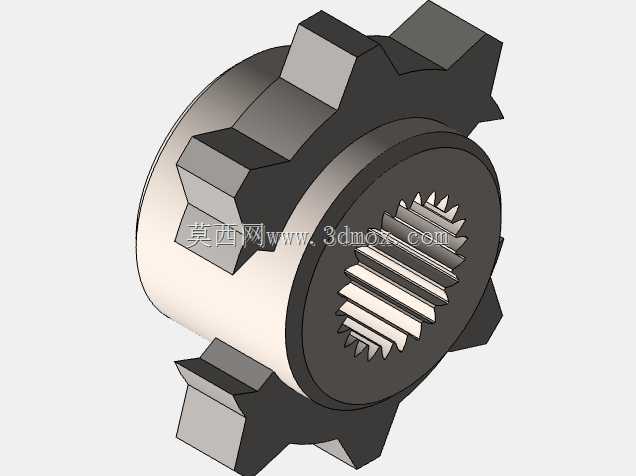

　　从动盘部分的设计充分考虑了传动系统的扭转减震需求，在钢质从动盘本体与中心花键毂之间设置了多级扭转减震弹簧，不同刚度的弹簧沿圆周方向分层布置，能够吸收发动机怠速运转时的扭矩波动、急加速工况下的冲击载荷，避免传动系统出现共振异响；摩擦片采用耐磨复合材料建模，表面开有径向排屑沟槽，既可以排出半联动滑磨产生的磨屑，也能在摩擦面过热时引导空气流通带走部分热量，降低摩擦片的热衰退速率。

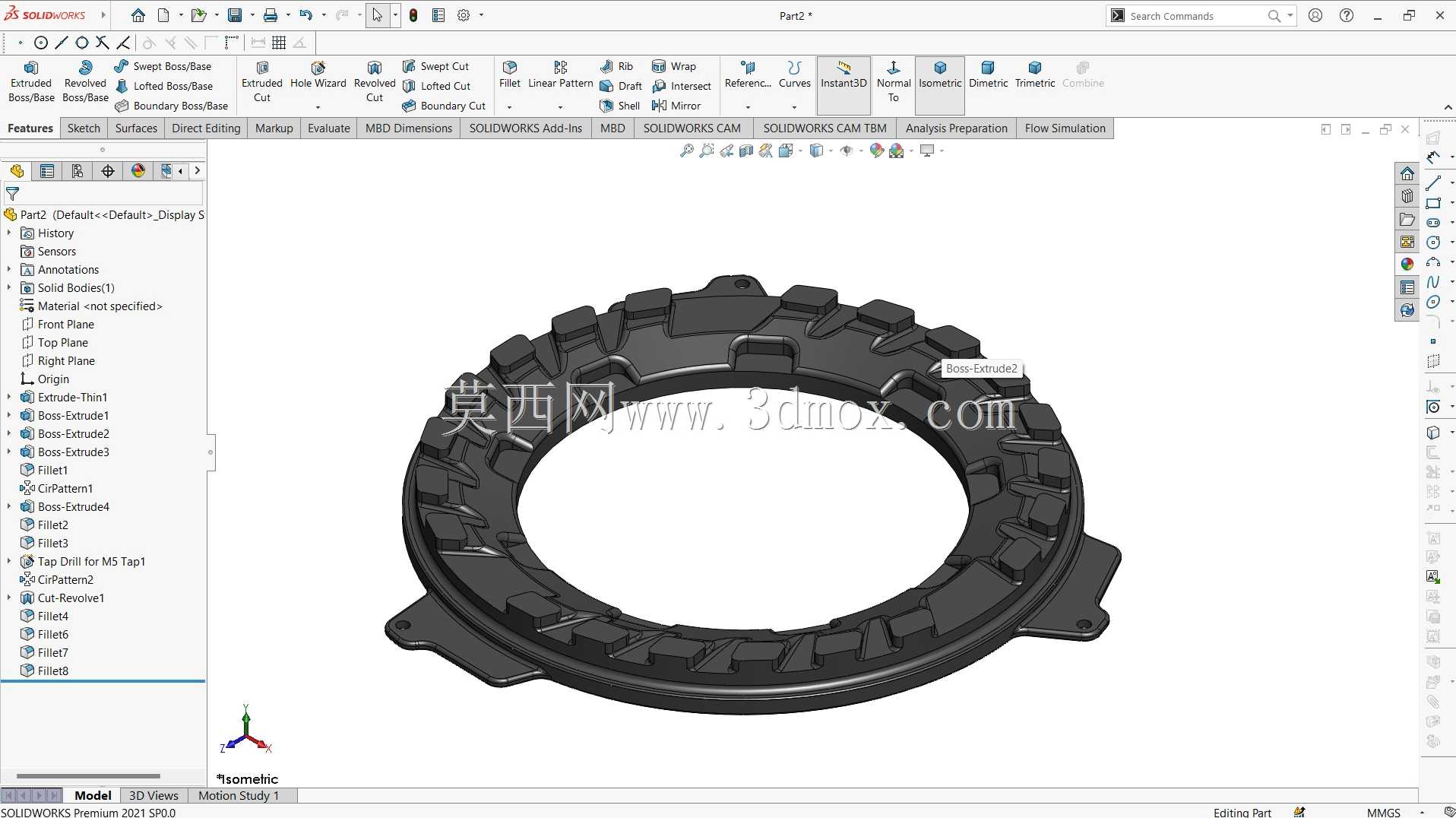

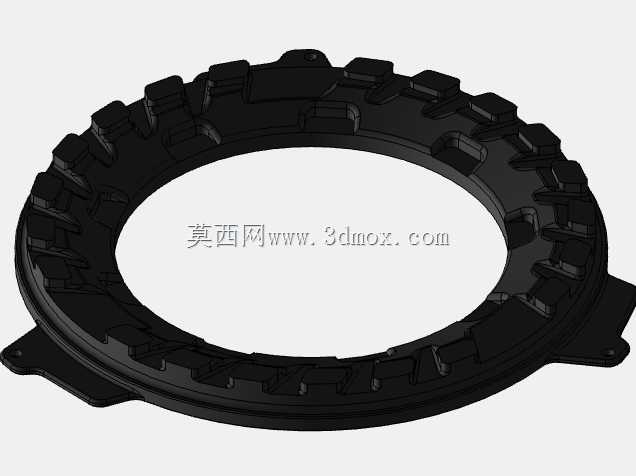

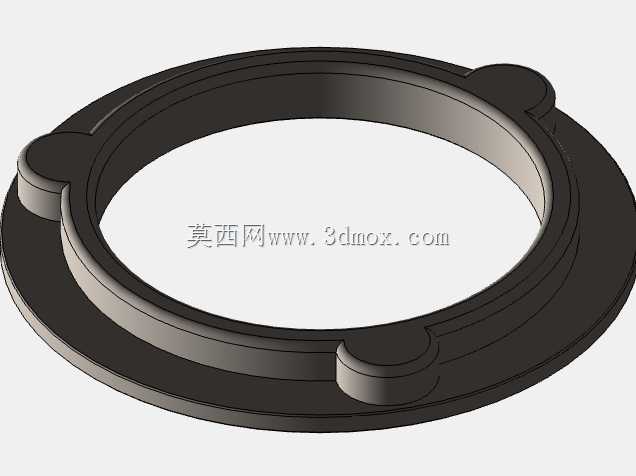

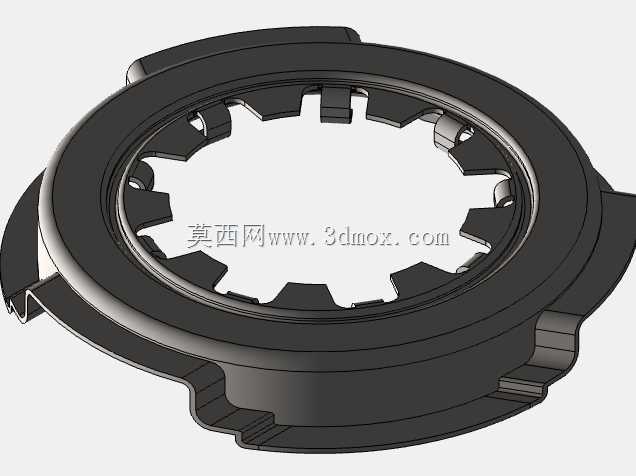

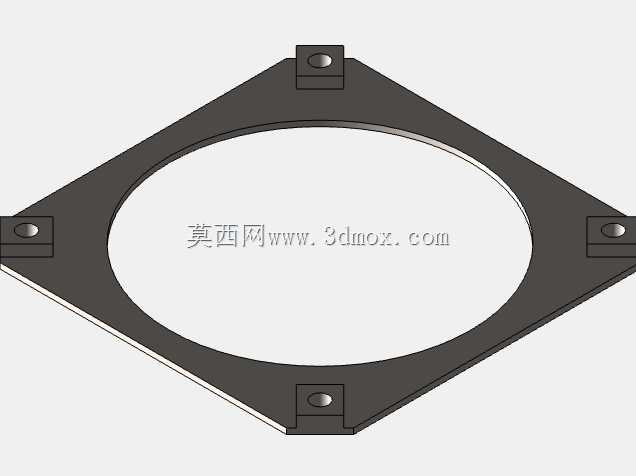

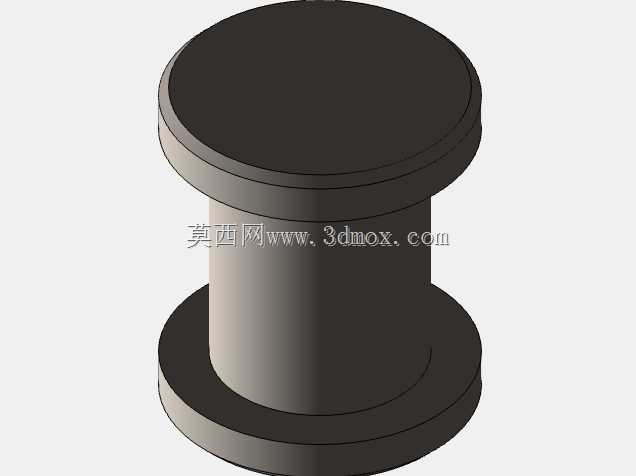

　　压盘本体采用灰铸铁材质的结构特征，背部设置有径向分布的散热筋，既可以提升压盘的整体刚度，避免大扭矩传递时出现翘曲变形，也能在离合器旋转过程中带动空气流动，强化总成的散热能力；压盘与离合器盖之间通过三组传动钢片连接，既可以保证压盘沿轴向平稳移动不发生卡滞，也能在结合状态下可靠传递扭矩，避免压盘与盖之间出现相对转动。建模过程中对所有运动部件的行程都做了边界校核：分离指的最大抬升量对应压盘的回撤距离，要保证从动盘与飞轮、压盘端面之间有足够的分离间隙，避免出现换挡打齿、离合器分离不彻底的问题；从动盘花键毂与变速箱输入轴的配合长度、花键齿的模数都按照通用变速箱的接口参数设计，确保装配时花键能够顺畅啮合，不会出现松旷量过大或者装配卡滞的问题。整套模型的所有配合关系都按照实车装配逻辑设置，可直接用于传动系统的运动仿真分析，也能作为离合器结构教学、维修实训的可视化参考素材，帮助从业者直观理解离合器结合、分离过程中各部件的运动轨迹与受力状态。
