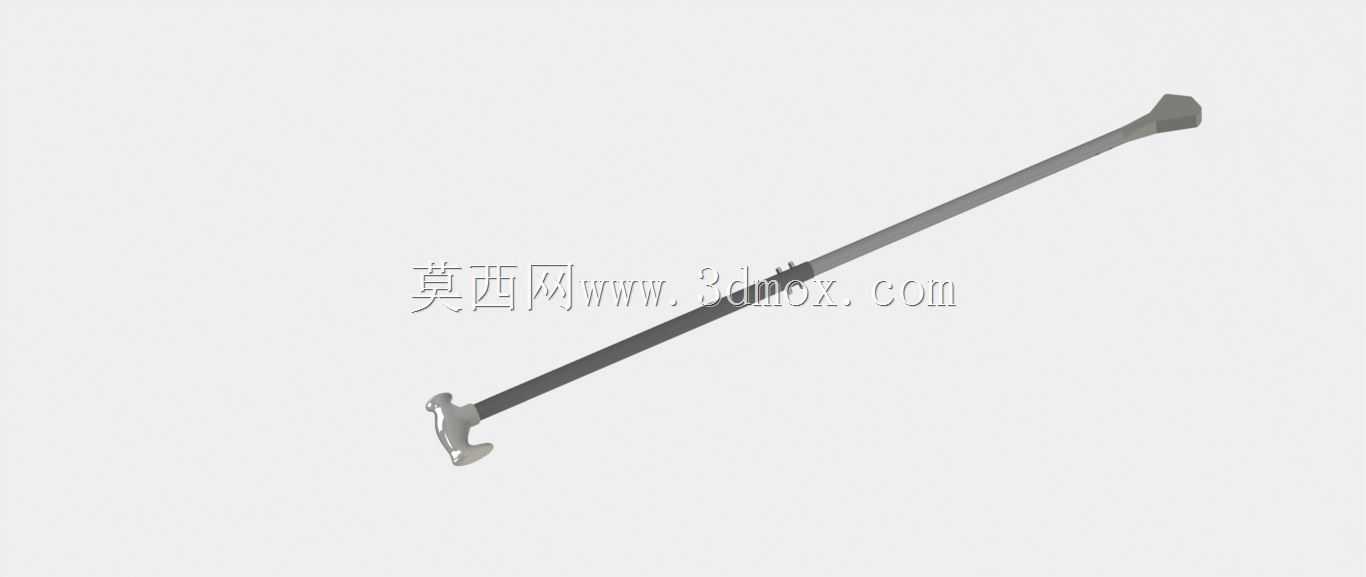

三段式可调节伸缩老年助行拐杖结构

在老年康复辅具与日常出行辅助场景中，助行拐杖是下肢行动能力衰退群体、下肢损伤康复阶段人群最常用的支撑类器具，这类产品的结构合理性直接关系到使用过程中的支撑稳定性、握持舒适度与携带便利性。这款三段式伸缩拐杖的结构设计，完全围绕日常使用的实际工况展开，没有多余的装饰性结构，所有造型特征都服务于功能需求。

从实际使用场景来看，这类拐杖需要适配不同身高使用者的握持高度需求，同时要满足日常居家行走、户外短途出行、公共交通搭乘等多场景的使用要求，因此伸缩调节结构是整个设计的核心。三段式的杆体布局，相比两段式结构拥有更大的高度调节范围，收缩后整体长度更短，能够轻松放入日常背包、手提袋中，也能适配家用储物柜、公共交通置物架的存放尺寸边界，避免过长杆体带来的携带阻碍。杆体之间的锁紧结构采用径向抱紧式设计，调节时只需松开锁紧环，滑动内杆到适配高度后旋紧锁环，即可实现杆体之间的刚性连接，锁紧后杆体之间无径向晃动，能够承受垂直方向100kg以上的静载荷，完全满足常规使用的承重需求，不会出现受力下滑、锁紧失效的问题。

握持手柄的造型设计充分贴合人体工学，采用T型横向布局，手柄表面做了贴合手掌弧度的曲面凹陷，握持时手掌受力均匀，长时间使用不会出现局部压痕或硌手问题，手柄两端做了圆弧收边处理，避免尖锐棱角磕碰造成损伤。手柄与主杆的连接位置做了加强筋过渡结构，能够分散握持时的侧向力矩，避免长期受力出现连接位置断裂的问题。拐杖底部的脚垫采用耐磨防滑橡胶材质，接触地面的端面做了同心圆防滑纹路，在瓷砖、木地板、沥青路面、湿滑地砖等不同地面条件下都能提供足够的静摩擦力，防止使用过程中出现打滑侧翻的风险，脚垫与杆体采用插拔式连接，磨损后可以直接更换，无需更换整根拐杖，降低长期使用的维护成本。

从设计思路上看，整个结构优先保证使用可靠性，所有活动部件都做了防脱落设计，调节时内杆不会从外杆中完全滑出，避免使用过程中出现部件分离的安全隐患。杆体采用薄壁圆管结构，在保证结构强度的前提下尽可能降低整体重量，整杖重量控制在300g以内，长时间握持不会出现手臂酸胀的问题，杆体表面做了哑光防滑处理，即使手部出汗也不会出现握持打滑的情况。高度调节的刻度标识直接刻印在杆体表面，不会因为长期摩擦出现标识模糊的问题，使用者可以根据自身身高快速调整到合适的握持高度，适配身高范围覆盖150cm到185cm的使用群体，满足绝大多数老年使用者的身高适配需求。

在安装边界与尺寸匹配上，这款拐杖完全展开后的最大长度为110cm，收缩后的最小长度为55cm，杆体外径为22mm，握持手柄的横向宽度为120mm，底部脚垫的接地直径为40mm，所有尺寸都符合日常使用的人机工程要求，不会出现杆体过粗握持费力、接地面积过小稳定性不足的问题。整个结构没有复杂的异形零件，所有杆体零件都采用标准圆管加工，连接部件采用通用注塑件，生产加工难度低，装配流程简单，适合批量规模化生产，同时零件的通用性强，后期维护更换配件的成本极低。在实际使用过程中，拐杖的受力路径从手柄传递到主杆，再通过杆体传递到底部脚垫，整个受力路径为直线传递，没有多余的力矩偏转，能够最大程度保证支撑时的结构稳定性，避免长期受力出现杆体弯曲变形的问题。针对户外使用的场景，杆体表面做了抗氧化处理，长期接触汗液、雨水不会出现锈蚀掉漆的问题，能够适应不同温湿度环境下的使用需求，无论是南方潮湿环境还是北方低温环境，锁紧结构都能保持稳定的锁紧力，不会出现低温下锁紧失效、高温下结构变形的问题。
