10至50毫升刻度式医用注射器结构设计

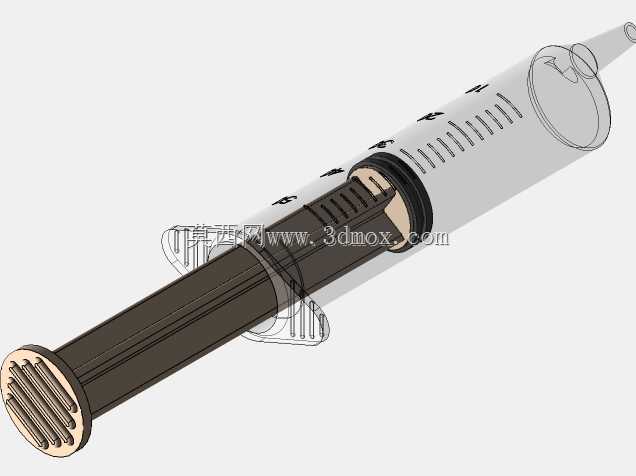

　　在临床诊疗、实验室液体定量移取的场景中，刻度注射器是使用频率极高的定量器具，本次设计的10至50毫升量程注射器，覆盖了临床静脉推注、药剂配比、实验室样液分装等多场景的容量需求，避免小量程注射器反复抽吸带来的剂量误差，也减少大量程注射器在小剂量取液时的精度不足问题。从结构设计逻辑来看，整个注射器采用同轴式装配结构，核心部件包含外针筒、橡胶活塞、推杆、指压法兰、推杆端按压片五个部分，所有部件的同轴度公差控制在0.1mm以内，保证推杆推拉过程中无卡滞、无偏磨，活塞与针筒内壁的密封面采用过盈配合设计，过盈量控制在0.2-0.3mm区间，既保证抽吸、推注过程中无液体渗漏，又不会因为摩擦力过大导致操作力度失控。

　　针筒外壁的刻度线采用凹刻式布局设计，刻度标识从10毫升起始，每1毫升设置一条长刻度线，每0.5毫升设置短刻度线，刻度线的深度控制在0.05mm，既不会因为刻度凸起导致握持硌手，也不会因为刻度过浅导致辨识困难，针筒端部的鲁尔接头采用标准6:100锥度设计，可适配通用规格的注射针头、输液管路转接接头，无需额外定制转接件，满足临床场景的快速换装需求。推杆部分采用十字筋结构设计，在保证推杆轴向抗弯强度的前提下，尽可能减少材料用量，推杆的有效行程对应针筒的50毫升最大容量，行程末端设置限位凸台，当推注到0刻度位置时，凸台与针筒尾部的指压法兰接触，避免活塞被推出针筒造成部件脱落。

　　指压法兰采用椭圆形翼式结构，两翼的宽度设计为35mm，符合成年人手指按压的受力范围，操作时食指与中指可稳定搭在法兰两翼，拇指按压推杆端部的按压片，施力方向与针筒轴线保持一致，减少推注过程中的侧向力，避免活塞偏磨导致的漏液问题。按压片表面设置径向防滑筋条，筋条高度0.3mm，间距2mm，即使佩戴医用乳胶手套操作，也不会出现拇指打滑的情况，保证推注速度的可控性。从安装边界来看，整个注射器在完全收拢状态下的总长度为115mm，针筒外径为22mm，推杆完全拉出至最大量程位置时总长度为185mm，该尺寸可适配常规的注射器固定架、自动注射泵的安装卡槽，无需调整卡槽尺寸即可直接装夹使用。

　　针筒采用透明医用级高分子材料制作，透光率达到90%以上，可清晰观察筒内液体的状态，及时发现气泡、絮状杂质等异常情况，活塞采用黑色医用橡胶材质，与透明针筒形成明显视觉反差，方便操作人员快速对齐刻度线，提升取液剂量的准确性。在实际使用场景中，该量程的注射器可满足成人静脉推注给药、伤口冲洗液抽取、实验室培养基定量分装、工业点胶作业的定量出胶等多种需求，结构上无多余的复杂部件，所有边角都做了R0.5mm的圆角处理，不存在尖锐棱角，避免操作过程中划伤医护人员或实验人员，部件之间的装配间隙控制在0.1mm以内，不会出现液体残留到缝隙中难以清洗的问题，若作为一次性器具使用，整体结构的材料利用率高，生产时的注塑成型周期短，适合大规模量产；若作为可重复使用的实验室器具，各部件可快速拆解，经过高温高压消毒后可重复装配使用，拆装过程无需专用工具，徒手即可完成部件的拆分与组装。设计过程中针对推杆的受力情况做了抗弯校核，当推杆受到50N的轴向推力时，推杆的最大挠度不超过0.08mm，不会出现推杆弯曲导致的卡滞问题，活塞与针筒内壁的摩擦力控制在2-5N区间，既保证密封性能，又让操作人员可以精准控制推注速度，实现慢速推注、快速抽吸的操作需求，针筒端部的锥头与针筒本体采用一体化注塑成型，不存在粘接缝隙，避免高压推注时锥头脱落导致的液体喷溅风险。
