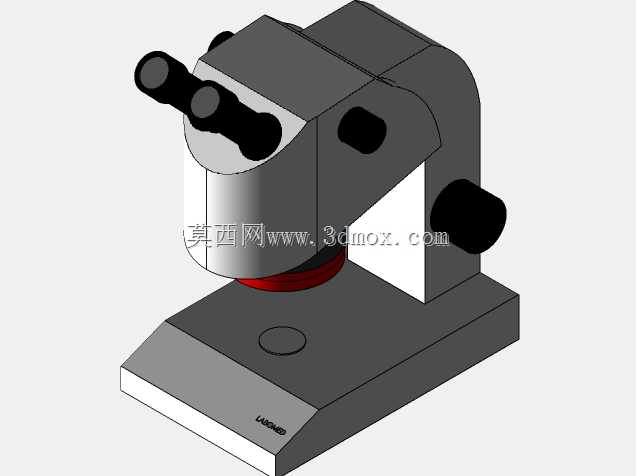

Labomed台式光学显微镜结构三维建模

　　这款Labomed显微镜的三维结构模型，完整还原了台式常规光学显微镜的主体构造，从底座承载结构到镜筒调节组件，每一处配合关系都按照实物装配逻辑搭建，可直接用于光学观测类设备的结构参考、教学演示或者二次改型设计。日常在生物实验室、材料检测工位、教学实训场景中，这类显微镜是基础观测作业的核心设备，可完成生物切片观察、材料表面微观形貌检查、教学实验演示等各类常规微观观测任务，对结构稳定性、调节顺滑度、光轴同轴度都有明确的工程要求。

　　从结构设计逻辑来看，底座采用厚重的矩形铸铁式结构设计，底部预留了防滑垫安装位，整体重心落在底座几何中心范围内，即便调节镜臂倾角或者更换高倍物镜，整机也不会出现倾覆风险，底座上表面预留的圆形凹槽是载物台调节组件的安装基准面，加工时需要保证平面度公差在0.02mm以内，避免载物台移动时出现俯仰偏差影响观测精度。镜臂部分采用一体化的L型支撑结构，连接底座与上部镜筒安装位，侧面预留的粗调、微调旋钮安装孔位同轴度公差控制在0.015mm，保证调焦时旋钮转动顺滑无卡滞，不会出现镜筒上下窜动的问题；镜臂上部的镜筒安装位采用燕尾槽配合结构，可适配不同瞳距的双目镜筒，左右调节阻尼均匀，调整到位后可自动锁止，不会在观测过程中出现镜筒滑移。

　　两侧伸出的双目镜筒采用倾斜45度的人体工学设计，观测时无需长时间低头，可降低长时间作业的颈部疲劳，镜筒与目镜配合的内径按照标准目镜接口尺寸设计，可兼容不同倍率的通用目镜，无需额外加工转接件。镜臂下部靠近载物台的位置预留了物镜转换器安装位，可同时安装4个不同倍率的物镜，转动转换器时的定位卡槽精度保证每个物镜切换后都能与目镜光轴重合，无需反复调整中心位置。载物台下方的聚光镜调节结构采用齿轮齿条传动，调节行程覆盖15mm范围，可根据不同观测样本的透光度调整聚光镜高度，获得最佳的观测视野亮度。整个模型的所有配合面都预留了合理的装配间隙，转动部件之间预留了润滑脂填充空间，固定连接位都预留了标准螺丝孔位，完全符合常规光学显微镜的装配工艺要求。

　　从安装边界来看，整机放置时的占地尺寸为长210mm、宽170mm，最高位置（目镜顶端）距离放置台面高度为320mm，常规实验室操作台的预留空间完全可以满足放置需求，无需额外定制安装支架；整机重量集中在底座部分，放置时无需额外固定，依靠自身重量即可保证使用过程中的稳定性。建模过程中对所有运动部件的行程都做了限位模拟，粗调旋钮转动时镜筒的上下移动行程为40mm，可满足不同厚度载玻片的观测需求，微调旋钮的调节精度对应0.002mm的进给量，和实物的微调精度完全匹配，可直接用于结构运动仿真，验证调焦过程中是否会出现部件干涉问题。对于从事实验室设备结构设计、光学仪器改型的工程师来说，这个模型可直接作为基础构型参考，省去从零开始搭建主体框架的时间，可根据具体的功能需求，在现有结构基础上增加摄像模块、电动调焦模块或者荧光观测组件，快速完成定制化设备的结构设计；对于教学场景来说，这个模型可用于装配实训演示，让学员直观了解显微镜各个部件的装配关系与配合原理，比平面图纸更具直观性。
