实验室多孔阵列微孔承载板结构设计

在生物实验室、化学分析检测的日常作业场景里，这类多孔阵列微孔板是批量样本处理环节离不开的核心承载器具，从酶联免疫吸附实验的孵育反应，到高通量药物筛选的样本分装，再到细胞培养过程中的临时存储，都需要依托这类带规则阵列孔位的板件完成标准化操作，能大幅减少单样本处理的重复操作量，匹配自动化移液工作站的作业节拍，避免人工逐份操作带来的误差与效率损耗。

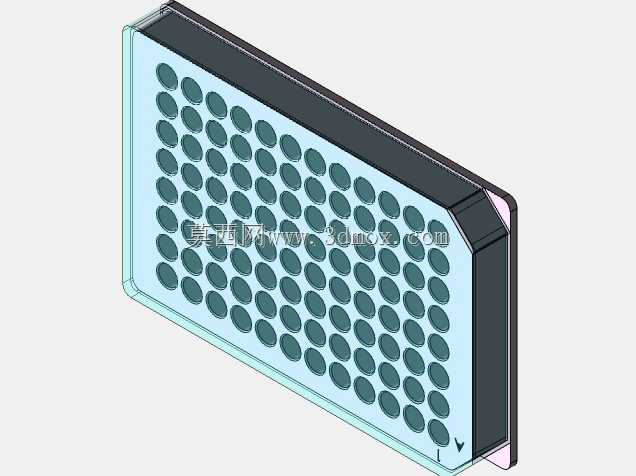

从实际使用的功能特性来看，这款微孔板采用矩形板体搭配等距排布的圆形沉孔设计，孔位按照行列规则阵列，单孔深度与孔径匹配常规实验用的微量反应体系容量，孔壁做了均匀的壁厚控制，既可以保证液体加注后不会出现相邻孔位的交叉渗漏，也能在孵育、离心等操作环节维持结构稳定性，不会因为外力挤压出现孔位变形导致样本洒漏。板体边缘做了凸起的围边结构，一方面是在堆叠存放时可以形成定位限位，避免上下层板体滑移刮蹭孔内样本，另一方面也能适配自动化设备上的卡槽定位，让机械臂抓取、移液枪头对位的时候能快速找准基准，减少对位偏差。

做这款结构的三维设计时，首先要锚定的是孔位的位置度公差，毕竟要匹配市面上通用的多通道移液设备，孔心距的偏差必须控制在极小范围内，不然多通道枪头下放的时候会出现对位不准顶歪孔壁的问题。建模的时候先以板体底面为基准面，先绘制出整体外轮廓的矩形草图，预留出边缘的手持握持区域与设备卡接位，再在有效区域内按照标准阵列参数排布单孔的截面轮廓，通过拉伸切除生成孔位结构，之后对孔口边缘做微小的倒角处理，避免加注样本时液体顺着孔壁外侧流溢。板体的侧壁做了轻微的拔模角度，方便后续如果开模量产的时候能顺利脱模，同时在板体的一角做了切角定位标识，让操作人员能快速区分板的方向，避免加样时搞混孔位编号。

从安装与适配的边界尺寸来看，整体板体的长宽尺寸完全匹配通用的实验设备载台规格，不需要额外定制转接件就能直接放到酶标仪、自动洗板机、离心管架等配套设备上使用，板体总厚度控制在常规耗材的标准范围内，堆叠存放时不会占用过多的冷藏存储空间，孔底的平面度做了专门的结构校核，保证放到光学检测设备上时，不会因为底面凹凸影响检测光路的穿透，造成吸光度检测的数值偏差。另外板体的边角做了圆弧过渡处理，避免日常拿取时尖锐边角划伤操作人员的手套或者皮肤，也能减少碰撞时的应力集中，避免板体从桌面跌落时直接碎裂。

实际结构验证的时候，还要考虑不同温度环境下的结构形变，比如放到零下八十度的超低温冰箱存储，或者放到一百多度的灭菌设备里高温处理时，板体的形变率要控制在允许范围内，不能因为热胀冷缩导致孔位偏移、板体翘曲，影响后续的自动化设备适配。设计时也特意在板体侧面预留了贴标签的平面区域，方便实验人员标记样本信息，不会因为标签贴附凹凸不平出现字迹模糊、标签脱落的问题。整个板体的结构没有多余的复杂特征，既可以降低生产加工的成本，也能减少清洁时的卫生死角，避免残留的实验样本交叉污染后续的实验批次。
