微型鸭嘴式单向止回阀结构设计

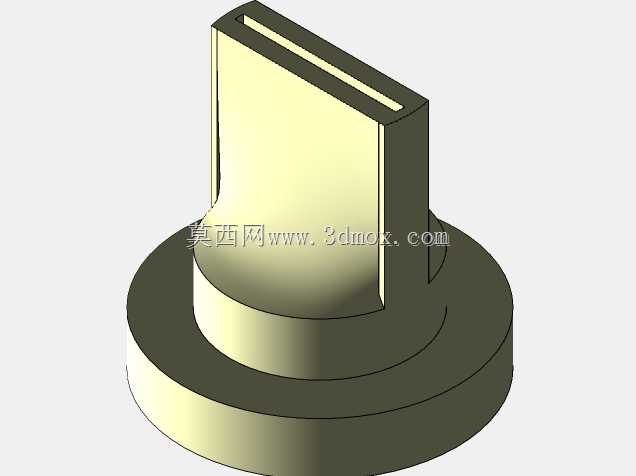

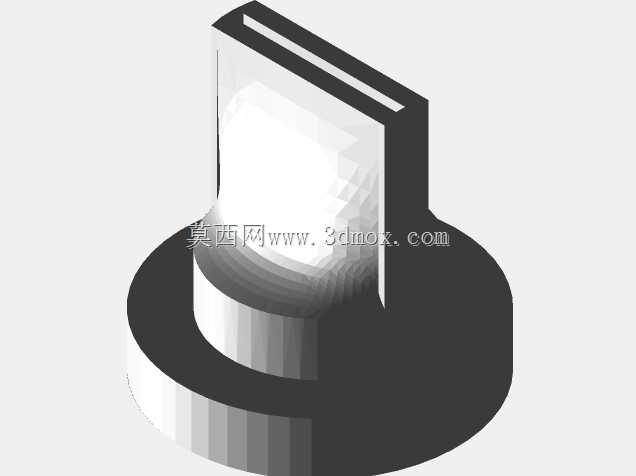

　　这款微型鸭嘴阀的结构设计，核心围绕小通径流体回路的单向导通需求展开，在医疗体液输送、小型气动控制、精密分析仪器流路这类对安装空间、回流阻断精度有严苛要求的场景中适配性极强。不同于常规大口径鸭嘴阀的法兰对接结构，这款阀件采用底部圆柱插接式安装边界，整体外轮廓最大直径控制在极小范围内，上部鸭嘴出流端采用扁长型窄缝开口，安装时仅需在对应安装基座上加工匹配直径的沉孔，将阀件底部圆柱段插入即可完成定位，无需额外紧固件固定，依靠橡胶材质本身的过盈配合就能实现安装位的静密封，大幅压缩了阀件在设备内部的占用空间，适配便携类、穿戴类医疗设备的紧凑布局需求。

　　从功能特性来看，这款阀件属于被动式单向止回结构，无需额外配置驱动源，当入口端流体压力达到开启阈值时，上部鸭嘴的扁形唇口会在流体压力作用下自然张开，允许流体从底部入口向鸭嘴出口方向导通；当出口端压力高于入口端，或是入口端压力回落低于闭合阈值时，鸭嘴唇口会依靠自身弹性形变自动闭合，完全阻断流体反向流动，避免下游介质回流污染上游回路，这种无弹簧、无活动金属阀芯的结构，不存在金属部件锈蚀、弹簧疲劳失效的风险，流道内部无卫生死角，可适配洁净度要求较高的流体输送场景。

　　设计过程中，针对鸭嘴唇口的开合角度、壁厚梯度做了针对性优化：唇口最薄处的壁厚经过反复校核，既保证正向导通时的开启压力足够低，不会对上游流体动力源造成额外负载，又能保证反向承压时唇口闭合严密，在额定反向压力下不会出现渗漏；底部圆柱段的外壁设计了微小的环形防滑纹路，插入安装孔后可增大与基座孔壁的摩擦力，避免设备在移动、振动工况下阀件出现移位脱落。整体流道采用顺滑过渡设计，从底部圆形入口到上部扁形出口的截面变化全程无直角突变，减少流体在阀腔内部的滞留与湍流，降低流阻的同时也避免了介质残留造成的交叉污染。

　　在实际选型应用中，这款阀件可覆盖小流量的气体、低粘度液体输送场景，比如穿戴式负压引流设备的体液回路、小型环境检测设备的气路采样单元、便携雾化设备的药路控制端，都能依靠其极小的安装尺寸、可靠的止回性能满足使用要求。不同于常规旋启式、升降式止回阀需要预留阀芯活动空间，这款鸭嘴阀的整体高度远低于同通径的传统止回阀，安装时不需要考虑阀芯动作的避让空间，布局时可直接贴靠相邻元器件安装，进一步提升设备内部的空间利用率。材质选择上适配常规的硅橡胶、氟橡胶等弹性体加工工艺，建模时已经预留了成型所需的拔模斜度，鸭嘴唇口的分型面设置在扁缝的中心平面，避免成型后飞边影响唇口的闭合密封性，底部安装段的尺寸公差按照橡胶件的通用收缩率做了补偿，保证加工后与标准安装孔的配合精度处于合理区间，既不会因为尺寸过大造成安装困难，也不会因为尺寸过小导致配合间隙出现渗漏。
