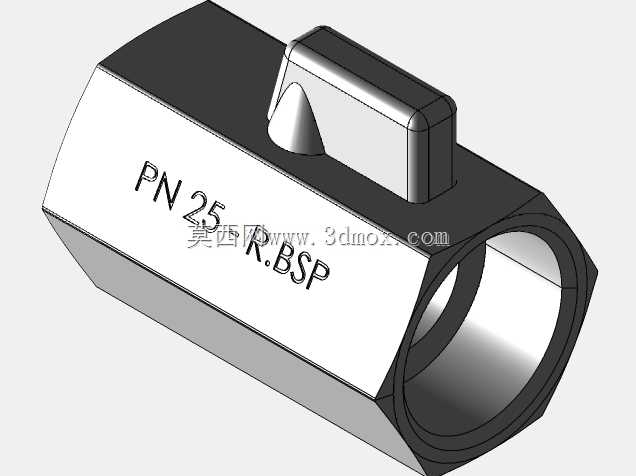

304不锈钢内螺纹内六角迷你小型球阀

　　在紧凑型流体控制回路、狭小设备舱内的气液管路布设、实验室小型流体试验台架、便携液压动力单元这类对安装空间有严苛限制的场景里，常规通径的球阀往往因为阀体长度、操作手柄回转半径过大，无法完成布设，这类内六角驱动的迷你球阀就是针对这类边界条件开发的控制元件。这款PN25压力等级、DN1通径的迷你球阀，阀体采用六角外形设计，并非单纯为了外观辨识度，核心是匹配安装工况：在狭窄的安装槽内，普通扳手无法卡持圆形阀体完成螺纹拧紧作业，六角结构可以直接用开口扳手或者套筒卡住阀体，在完成两端内螺纹和管路对接的时候，不会出现阀体跟转、密封面错位的问题，同时六角外形的加工工艺性更好，棒料一次铣削成型就能得到基准外形，不需要额外做装夹定位结构，量产阶段的装夹效率比异形阀体高40%左右。

　　阀体上的内螺纹采用BSP标准管螺纹，螺纹副本身自带密封锥度，安装时配合生料带或者液态密封胶，就能在25bar的额定工作压力下实现无泄漏连接，不需要额外加装密封垫片，减少了安装环节的零件数量，也压缩了安装后的轴向总长度。驱动端采用内六角结构，替代了常规球阀的外置手柄，这部分设计是压缩安装空间的核心：常规带手柄的球阀，操作时需要预留手柄90度回转的空间，在密集排布的阀组里，相邻阀门的手柄会互相干涉，操作时需要拆下相邻手柄才能完成开关动作，而内六角驱动的结构，只需要在操作时将内六角扳手插入阀杆顶端的六角槽，转动90度就能完成开关动作，不需要预留持续的手柄回转空间，非操作状态下阀杆顶端和阀体端面基本齐平，整个阀门的外轮廓不会有突出的结构，在密集阀岛、小型液压阀块的集成安装里，可以将阀门的中心距压缩到最小，大幅提升管路集成度。304不锈钢的阀体材质选择，适配的工况覆盖了常规水基介质、低压气体、弱腐蚀性化工流体，不会像铜质阀体那样在长期接触去离子水的时候出现析出物污染介质，也不会像普通碳钢阀体那样在潮湿环境下出现锈渣卡滞球芯的问题，球芯和阀座的密封副采用硬密封搭配软密封的复合结构，低压工况下软密封提供零泄漏的密封性能，压力升高到额定值附近时，硬密封结构承担主要的压力载荷，避免软密封被高压流体冲蚀变形，延长阀门的循环使用寿命。

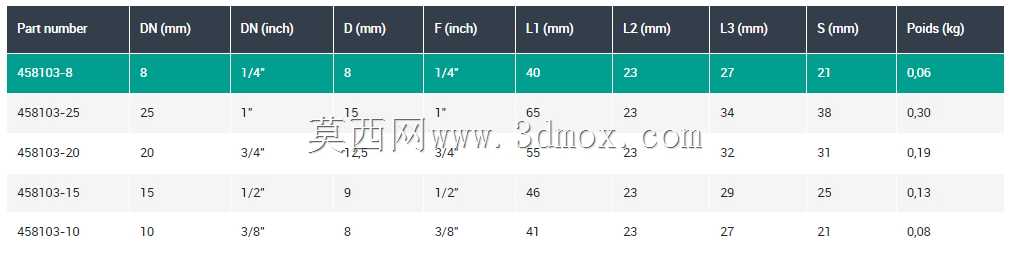

　　从安装边界来看，这款阀门的总长度控制在极短的范围内，两端内螺纹的同轴度通过一次装夹加工保证，安装时不需要额外调整管路的对中度，只要将管路螺纹对准拧入即可，阀体的六角对边尺寸和同通径的管接头尺寸保持一致，现场安装不需要准备特殊规格的扳手，用常规的管路安装工具就能完成作业。在实际选型过程中，需要注意这款阀门的通径仅为1mm，适合小流量的精密控制回路，比如小型气动执行元件的气路控制、分析仪器的样液通断控制，不能用在大流量的主管路中，否则会产生过大的流阻，影响整个系统的流量输出。阀杆的密封采用双层O型圈结构，在频繁开关的工况下，也不会出现阀杆处的外泄漏，不需要频繁更换密封件，维护成本极低。

　　很多紧凑型设备的设计人员在布设管路的时候，往往会忽略阀门的操作空间预留，等到整机装配的时候才发现常规阀门的手柄会和周边的结构件干涉，不得不重新修改管路走向，延误项目进度，这类迷你型内六角球阀的设计初衷，就是在满足基本通断功能的前提下，尽可能压缩阀门自身的体积和操作所需的预留空间，让结构设计人员在紧凑的空间内也能完成流体回路的布设，不需要为了安装阀门额外放大设备的整体尺寸。从流道设计来看，这款球阀的流道采用全通径结构，虽然通径很小，但是流道内壁没有缩径和台阶，流体通过的时候不会产生明显的节流效应，也不会在流道内部形成介质滞留的死角，在输送洁净介质或者容易结晶的介质时，不会出现残留介质结晶卡滞球芯的问题，长期使用的可靠性比带缩径的微型阀更高。
