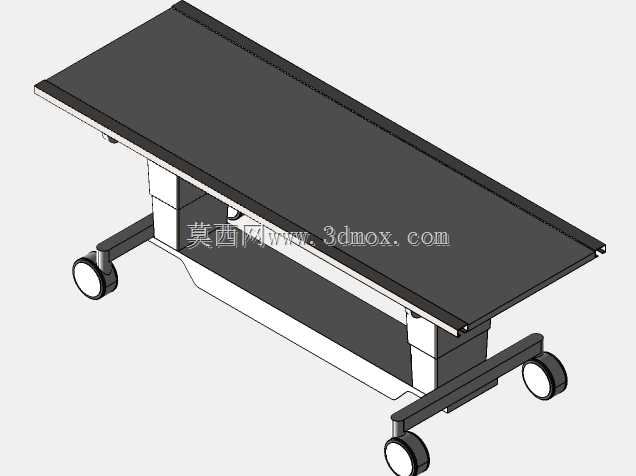

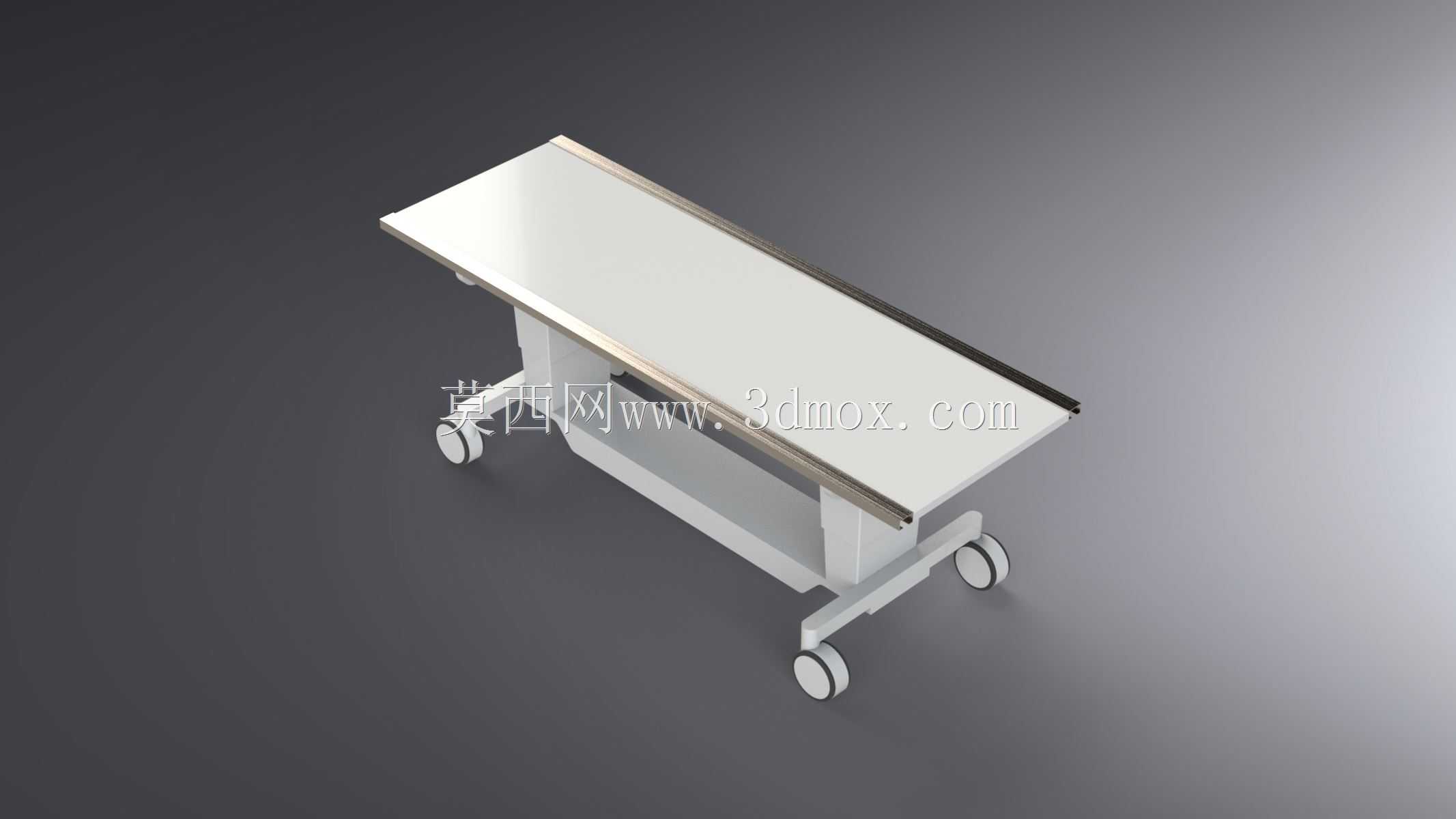

移动式医用X光检查床结构设计

　　这款移动式X光检查台的结构设计，核心围绕放射科常规平片摄影、术中透视配套、床旁移动摄片等实际临床场景展开，区别于固定式放射检查床的安装限制，整机采用带刹车万向脚轮的移动底座结构，可在普通病房、急诊抢救室、手术室等不同空间内灵活转移，适配无固定放射检查舱位的基层诊疗场景、突发公共卫生事件的临时诊疗点使用需求。从功能实现逻辑来看，床面采用低射线衰减的均质平整面板设计，面板边缘做圆弧收边处理，避免金属包边对X射线成像产生条状伪影，床面整体平面度控制在每米长度0.3mm以内，保证患者躺卧时体位平稳，不会因床面形变导致成像层面偏移。

　　床体侧边设置的纵向导向条，可适配X光球管支架、胸片架等配套设备的滑动对位，在进行脊柱、下肢等长节段摄片时，能保证球管沿床体纵向移动的轨迹平行度，减少重复摆位的时间消耗。底座部分采用C型开口的焊接框架结构，开口侧预留足够的下肢操作空间，方便医护人员在患者侧方进行体位调整、穿刺定位等操作，框架内部预留配重安装位，避免床面在承受大体重患者时出现侧倾风险，整机承重边界按照常规临床使用需求设定，可满足不同体型患者的躺卧检查需求。脚轮组件采用静音医用脚轮，单轮承载满足整机满载承重要求，每个脚轮配备独立的刹车锁定结构，锁定后床体整体位移量控制在极小范围内，避免摄片过程中床体微动造成的影像模糊。

　　设计过程中优先考虑临床使用的操作便利性，床体整体高度适配放射科医护人员的常规操作体位，无需过度弯腰即可完成患者体位摆放、暗盒放置等操作；床面下方预留暗盒托盘的滑动空间，可在不移动患者的情况下完成胶片或平板探测器的位置调整，减少患者挪动带来的二次损伤风险，尤其适配骨折、术后行动不便患者的检查需求。从结构建模的细节来看，所有外部覆盖件均采用圆角过渡设计，无突出的尖锐棱角，避免转移过程中磕碰墙体、医护人员或患者；床面与底座的连接部位采用隐藏式紧固件设计，外部无裸露的螺栓头、凸起结构，方便日常清洁消毒，符合医用设备的感控要求。

　　安装边界方面，整机收拢状态下的占地面积较小，可顺利通过常规医用病房门、电梯轿厢，转移过程中无需拆解部件，单人即可推动完成位置转移；放置使用时无需额外的地面固定装置，踩下脚轮刹车即可稳定就位，对安装场地的地面平整度要求较低，普通瓷砖、环氧地坪地面均可正常使用。不同于普通医用平车的结构设计，这款检查台的床面材质专门针对X射线透射性能做了选型优化，不会在成像过程中产生明显的射线阻挡或伪影，床面下方无多余的横向金属加强筋遮挡成像区域，保证从床面下方投照时的射线穿透效率，可满足上下双向投照的不同摄片体位需求。底座的焊接结构经过应力消除处理，长期承重使用不会出现框架形变，保证床面的水平度长期稳定；脚轮的安装座采用加厚钢板焊接固定，避免频繁移动导致的脚轮松动、脱落问题。在实际临床使用中，这款检查台可配合移动式X光机完成床旁胸片、四肢平片、术中透视定位等多种检查操作，弥补了固定式放射检查室无法覆盖的床旁检查场景，结构设计上没有多余的复杂功能，以可靠性、移动便利性、成像适配性为核心设计目标，所有结构件均采用常规机械加工工艺即可实现，无需特殊定制的复杂零部件，生产装配难度较低，后期维护更换配件也较为便捷。
