移动式医用落地检查灯结构设计

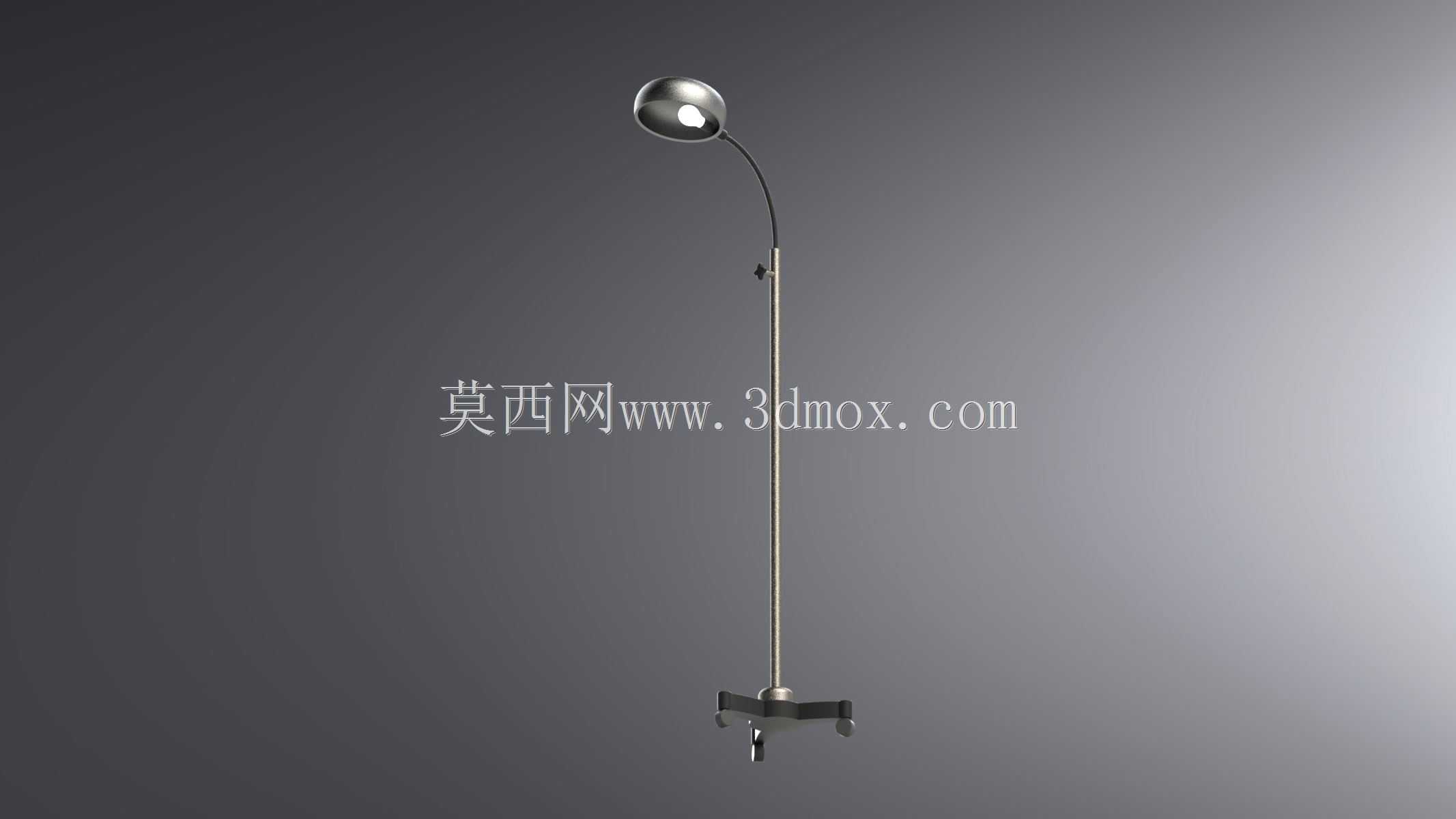

　　这款落地式检查灯的三维结构设计，核心围绕门诊、急诊、基层诊疗科室的床旁检查、创面处理、小型操作照明需求展开，区别于手术室大型无影灯的多灯头结构，这款设备主打轻量化移动、灵活调整的使用特性，适配非固定手术场景下的局部补光需求。从结构布局来看，设备底部采用十字型配重底座，四个支脚末端均配置万向脚轮，其中两个脚轮带刹车锁止结构，底座中心预留配重块安装位，可根据灯头重量调整配重量，避免灯臂大角度伸展时出现侧翻风险，底座整体直径控制在550mm范围内，可顺利通过医院常规600mm宽度的病房门、病床间隙，移动时无需额外调整周边设备位置。

　　立柱部分采用两节伸缩式金属圆管结构，表面做哑光喷塑处理避免反光干扰诊疗视线，立柱内置阻尼升降结构，升降行程覆盖1100mm到1800mm的高度区间，可适配坐姿检查、站姿操作、卧床患者不同体位的照明高度需求，立柱侧面设置走线槽，将灯头供电线缆完全隐藏在结构内部，避免线缆外露勾扯周边诊疗物品。灯臂采用可任意弯曲定型的金属鹅颈管结构，长度为800mm，连接立柱顶端与灯头，可实现水平360度旋转、垂直方向正负90度俯仰调整，调整后无回弹下垂问题，无需额外锁紧旋钮即可保持调整后的照射角度，医护人员单手即可完成灯位调整，操作过程不会干扰正在进行的诊疗操作。

　　灯头部分采用半球形反光罩结构，直径160mm，内置冷光源安装位，反光罩表面做磨砂氧化处理，光线输出均匀无重影，照射光斑直径可在100mm到300mm范围内调整，灯头边缘设置散热孔结构，连续工作4小时灯头表面温度不超过40摄氏度，避免近距离照射时造成患者不适或医护人员误触烫伤。从设计思路上，这款设备优先考虑临床使用的便捷性，所有可活动结构均无需工具即可调整，整体重量控制在12kg以内，单人即可推动转移位置，结构件尽量采用通用标准件，底座、立柱、灯臂、灯头四个模块可快速拆分，方便后期维护更换配件，损坏时无需整体报废。

　　安装边界方面，设备完全组装后最低高度为1200mm，最高伸展高度为2100mm，灯臂完全水平伸展时最大覆盖半径为900mm，放置时仅需占用底座直径范围的地面空间，无需墙面固定或顶部吊装，可灵活放置在诊室、病房、急诊清创室、社区卫生服务中心等不同场景，不需要对使用场地做额外改造。实际使用中，这款设备可满足皮肤科体表检查、外科创面换药、耳鼻喉科局部检查、儿科查体等多种场景的照明需求，冷光源输出不会造成照射区域干燥升温，长时间照射也不会让患者产生灼热感，鹅颈臂的灵活调整特性可以让光线避开医护人员的操作手阴影，精准照亮需要观察的诊疗区域，相比固定安装的检查灯，移动款的设计可以适配不同床位、不同诊室的临时使用需求，不需要每个诊疗位都固定安装照明设备，提升设备的复用率。结构建模过程中，所有活动关节的阻尼力矩都经过匹配计算，鹅颈管的弯曲刚度刚好支撑灯头在任意角度保持稳定，同时不会因为刚度过大导致调整费力，底座的配重重量经过重心验算，当灯臂伸展到最大水平半径、灯头调整到最低位置时，设备整体重心依然落在底座支撑面范围内，侧翻角度大于15度，符合医用电气设备的稳定性要求。
