医疗实验室用鲁尔锁适配连接结构

在临床检验、生化实验、体外诊断设备的流体管路搭建场景中，鲁尔接头是应用最广泛的小通径流体连接标准，而适配结构的设计合理性，直接决定了管路连接的密封性、抗脱开能力与操作便捷性。这款鲁尔锁适配结构，核心作用是实现带外螺纹鲁尔公接头与对应规格母接头之间的可靠锁紧，同时兼容不同壁厚的管路端接需求，避免流体输送过程中出现漏液、接头意外松脱的问题，尤其适配带一定压力的试剂输送、样本抽取工况。

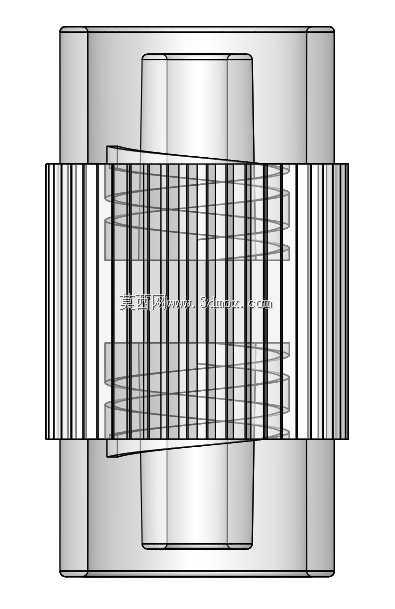

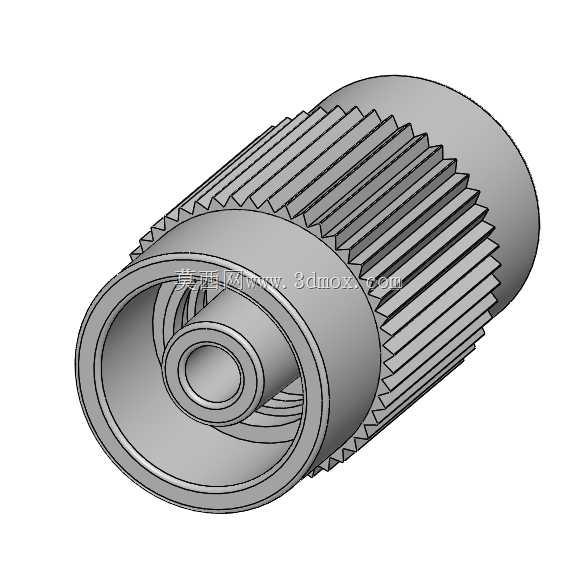

从结构设计逻辑来看，该适配结构采用同轴双层布局，内层为锥面贴合的鲁尔密封段，严格遵循6%锥度的鲁尔接头标准设计，保证公母接头对接时锥面可以完全贴合，形成初始密封；外层为带内防滑齿的锁紧套结构，防滑齿沿周向均匀分布，齿形角度经过反复校核，既可以保证手动旋转锁紧时的摩擦力足够，不会出现打滑，又能在接头锁紧后与公接头上的外螺纹形成可靠咬合，承受管路拉扯、流体压力波动时不会松脱。不同于常规的一体式鲁尔接头，该适配结构的锁紧套与内部密封基座采用分体式装配设计，密封基座两端都预留了管路插接段，可以根据实际使用需求，选择粘接、热熔或者卡箍固定的方式连接不同材质的流体管路，适配硅胶管、PTFE管、PVC软管等多种实验室常用管路材质。

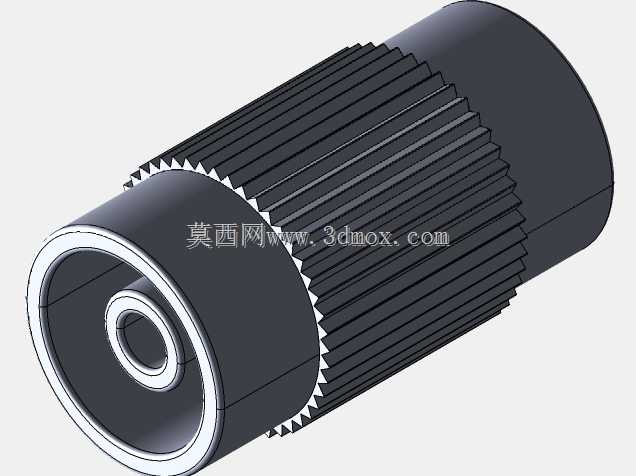

在安装边界与尺寸设计上，该适配结构的整体外径控制在常规鲁尔锁接头的通用尺寸范围内，锁紧套的外周做了等距的竖向防滑棱，手动操作时不需要额外工具，仅用手指捏住旋转即可完成锁紧或拆卸，适合实验室频繁拆装管路的操作场景。内部流道做了无死角的圆弧过渡，没有突兀的变径台阶，避免流体输送过程中出现样本残留、试剂挂壁的问题，对于微量试剂输送、高精度加样场景尤为友好，可以有效降低样本交叉污染的风险。密封基座的两端插接段做了微小的锥度导入设计，管路插接时不需要太大的按压力即可套入，插接到位后会与管路内壁形成过盈配合，配合外层的锁紧固定，可以承受最高1MPa的流体静压不会出现渗漏。

从实际应用的适配性来看，该结构既可以用于 standalone 的管路转接，也可以集成在注射泵、分注器、样本预处理设备的流体面板上，作为设备端的标准流体接口使用。设计过程中充分考虑了医用级材料的加工特性，不管是采用PP、PC等注塑工艺批量生产，还是采用PEEK材料机加工制作耐有机溶剂的特殊规格，都不需要对结构做大幅修改，壁厚均匀性满足注塑成型的工艺要求，不会出现缩痕、翘曲等成型缺陷。锁紧套的行程设计经过严格计算，旋转1.5圈即可完成完全锁紧，不会出现过拧导致的接头开裂，也不会因为锁紧行程不足导致密封失效，日常操作时不需要刻意控制拧紧力矩，手动拧到有明显阻力即可达到密封要求，降低了一线操作人员的使用门槛。

不同于民用领域的快速接头，鲁尔锁适配结构的尺寸公差要求极高，锥面的圆度、同轴度公差都控制在0.02mm以内，保证不同厂家生产的标准鲁尔接头都可以实现互换对接，不会出现某一品牌接头拧不进去或者密封不严的问题。外层防滑齿的位置做了下沉式设计，锁紧到位后防滑齿不会突出于接头外圆，避免在密集排布的流体面板上与相邻接头发生干涉，多管路并排布置时的最小中心距可以控制在15mm以内，有效节省设备内部的安装空间。结构上没有设计多余的卡扣、弹片等易损结构，整体没有活动的小零件，反复拆装次数超过1000次也不会出现结构损坏，适合实验室长期高频使用的场景，也可以满足医疗设备全生命周期内的使用可靠性要求。
