螺钉压接式两路接线端子结构设计

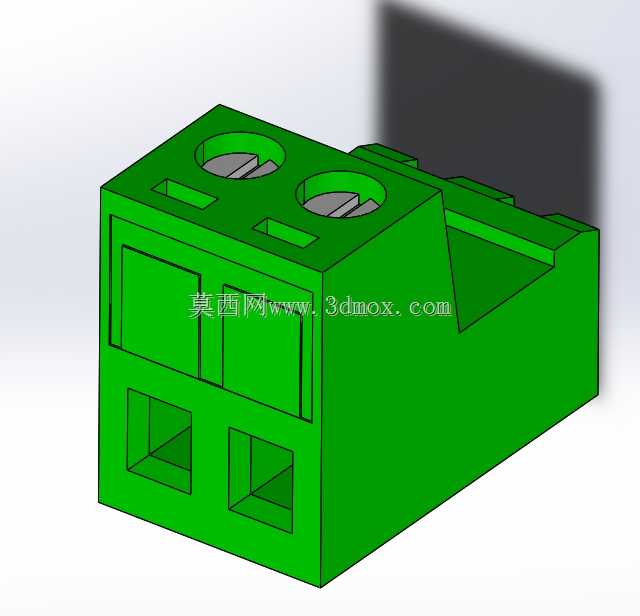

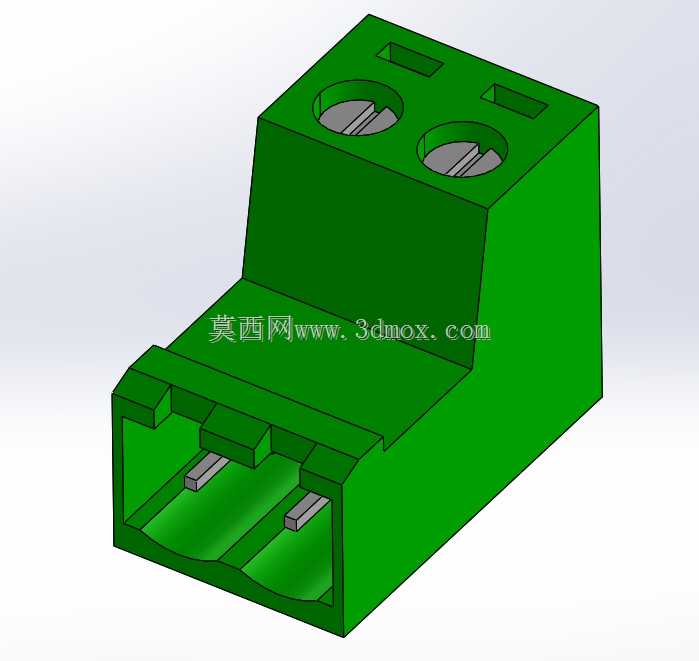

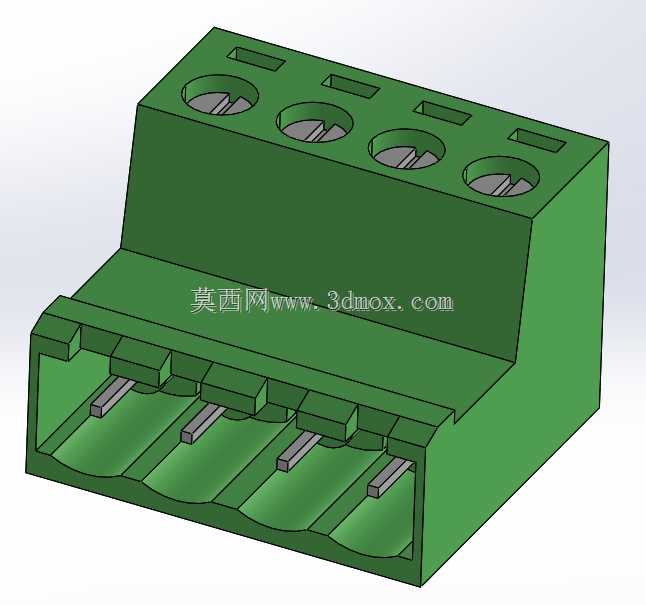

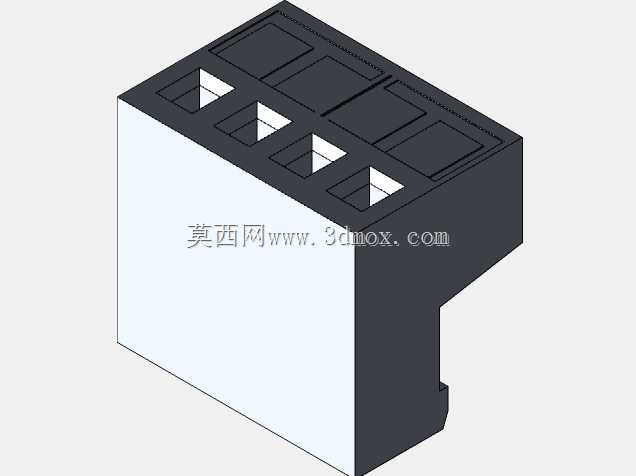

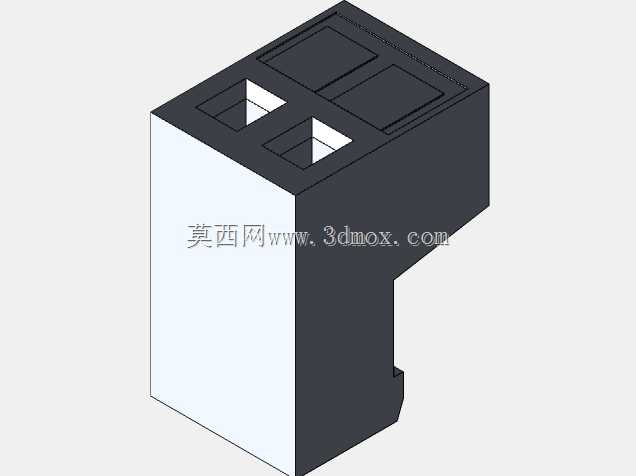

　　日常做电控柜布线、小型设备电气回路搭建的时候，最容易出问题的环节往往是导线的接驳位置，很多现场故障都源于接线处压接不牢、导线松脱、不同回路绝缘间距不足，这类螺钉压接式的接线端子，就是为了解决小截面导线的可靠接驳需求设计的。这款两路结构的接线件，主体采用绝缘阻燃的工程塑料壳体，内部嵌装导电金属嵌件，顶部预留两个螺钉锁紧孔，使用时将剥去绝缘层的导线端部从前端开口插入对应腔室，拧紧顶部的螺钉即可将导线压紧在内部导电片上，实现相邻两路导线的电气连通，相比传统的绞接后缠绝缘胶带的做法，不仅连接可靠性大幅提升，后期检修拆改也更加方便，不会出现导线氧化后接触电阻过大、接头发热的问题。从结构设计的角度来看，这款端子的壳体做了阶梯式的外形设计，

　　后部加高的结构刚好将两个螺钉锁紧区域完全包裹，既可以增加螺钉拧入时的螺纹啮合长度，保证压接力度足够，又能在多组端子并排安装时，拉大相邻端子螺钉之间的爬电距离，避免不同回路之间出现飞弧、短路的风险。前端的插接开口做了导向倒角，现场布线时不需要刻意对准，导线端部顺着倒角就能顺利插入压接腔，哪怕是多股软线没有压接冷压端头，也能顺利送入腔室内部，不会出现线芯散丝搭接到相邻回路的问题。壳体内部的两个接线腔之间做了完整的绝缘隔断，隔断厚度根据常用的380V及以下电压等级的绝缘要求设计，完全满足低压电气设备的安全规范，每个腔室内部的导电片都做了防滑齿纹，当螺钉下压导线时，齿纹可以轻微咬入导线线芯，增大接触摩擦力，哪怕设备运行过程中有持续振动，

　　导线也不会从压接位置松脱。安装边界方面，这款两路端子的整体宽度控制在极小的尺寸范围内，在电控柜内的导轨上密集排布时，两路位的占用空间远小于同规格的多位数组合端子，适合用在回路数量少、安装空间局促的小型设备上，比如CA6140这类普通机床的局部照明回路、冷却泵电机的接线点位，或者小型自动化设备的信号转接位置，不需要整排安装大规格端子排，单独用这一个两路端子就能完成接驳，既节省安装空间，也能减少不必要的配件成本。壳体底部做了适配标准导轨的卡扣结构，安装时只需要对准导轨轻轻一压就能卡紧，拆卸时用一字螺丝刀撬动底部的卡扣就能取下，不需要额外的固定螺丝，现场装配效率很高。设计过程中还特意考虑了不同线径的适配性，压接腔的内部尺寸可以覆盖0.

　　5平方到2.5平方的常用铜导线，不管是控制回路的细信号线，还是小功率负载的动力线，都能实现可靠压接，顶部的螺钉采用标准的十字槽规格，现场用普通的十字螺丝刀就能完成接线操作，不需要配备特殊的专用工具。壳体的塑料材质选用耐温等级较高的绝缘材料，长期工作温度可以覆盖工业现场的常规环境温度范围，哪怕压接位置因为长期带流出现轻微温升，也不会出现壳体变形、绝缘性能下降的问题。前端的开口位置做了防误触的遮挡结构，当导线插入压接完成后，带电的导电部件不会外露，即使检修时工具意外碰到端子前端，也不会出现触电或者短路的风险，完全符合低压电气设备的安全防护要求。在实际选型使用时，需要注意这款端子的额定载流量匹配对应线径的载流能力，不能超负载使用，压接导线时要将导线端部的绝缘层剥取合适长度，既不能剥太长导致线芯外露在端子外部，也不能剥太短导致绝缘层被压在螺钉下方造成接触不良，多股软线接线时如果条件允许，优先压接对应规格的冷压端头后再插入端子压接，能进一步提升连接的可靠性。这类接线端子除了用在机床设备的电气回路中，在小型配电箱、智能家居的布线转接、小型机电设备的内部接线场景中都有广泛应用，结构简单可靠，成本低廉，是低压电气布线中应用非常普遍的基础连接配件。
