脚踏式高度可调免接触凝胶分配装置

这款脚踏驱动的凝胶分配装置，主要适配公共区域的无接触卫生防护需求，在医院分诊台、商超入口、写字楼大堂、学校校门这类人员流动密集的点位，能完全避免使用者手部接触设备造成的交叉污染风险，相比常见的感应式电动分配设备，纯机械结构不需要外接电源或者更换电池，在断电、户外无供电的场景下也能稳定工作，后期维护成本极低。

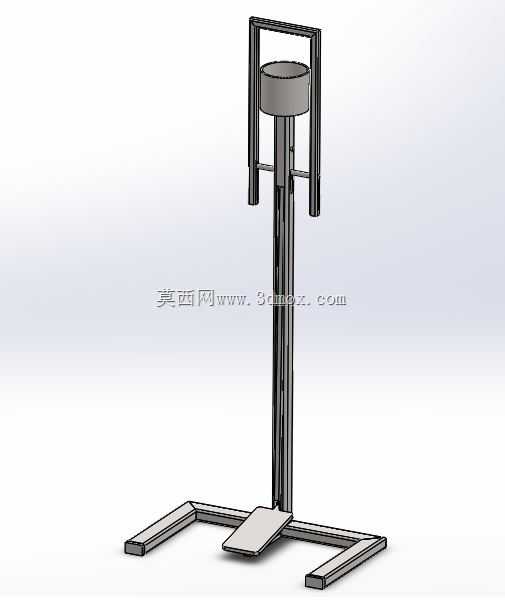

从结构设计逻辑来看，整体采用立式落地布局，底部是H型支撑脚架，两个横向支脚向前后方向延伸，接触地面的支撑面宽度控制在450mm左右，纵向深度约380mm，放置在地面时不需要额外打膨胀螺栓固定，依靠自身结构配重就能保持稳定，不会因为踩踏力度过大出现侧翻问题。中间的立柱采用方形空心型材作为主体导向结构，内部隐藏了传动连杆，把底部脚踏板的下踏动作转化为顶部出胶机构的下压行程，立柱上设置了多档位高度调节孔位，可以根据使用场景的需求，调整顶部储胶筒的安装高度，适配不同身高的使用人群，也能兼容不同容量规格的凝胶储液瓶安装，调节范围覆盖700mm到1100mm的高度区间，安装时只需要拔出定位销调整到对应孔位再插紧即可，不需要额外工具辅助。

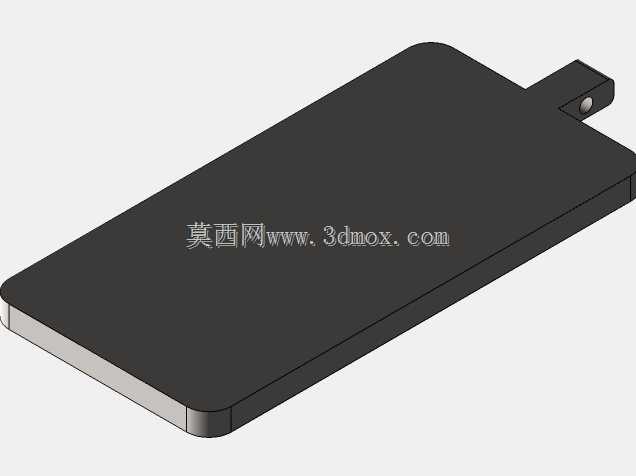

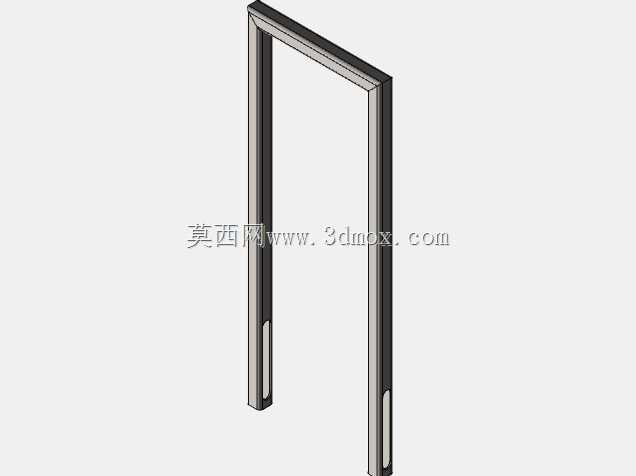

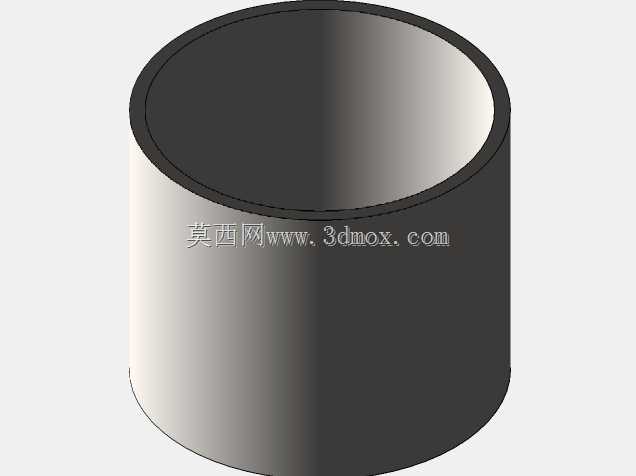

顶部的储胶筒固定框架采用双侧立式导杆结构，下压过程中不会出现偏斜卡滞，框架内侧设置了弹性卡扣，能直接卡住标准规格的凝胶瓶瓶颈，更换耗材时只需要掰开卡扣就能取出空瓶，装入新瓶后卡扣自动卡紧，操作十分便捷。脚踏板采用防滑纹理设计，踏板的踩踏行程控制在40mm以内，符合人体工学的踩踏角度，脚踩下去的力度经过连杆机构的杠杆放大，只需要施加15N左右的下压力就能完成一次出胶动作，出胶量可以通过调整连杆端部的限位螺栓来控制，单次出胶量在1ml到3ml之间可调，避免凝胶浪费。

设计过程中特意规避了电动感应设备的常见故障点，所有传动部件都采用裸露易清洁的结构，没有复杂的电路元件，日常消毒时可以直接用消毒喷剂擦拭整个设备表面，不用担心电路短路问题。导向杆和连杆的连接位置都采用自润滑轴套，长期使用不需要频繁加注润滑油，维护工作量极小。设备整体的外轮廓没有尖锐棱角，所有边角都做了R3以上的圆角处理，人员过往时不会被磕碰划伤，适合在人员密集的公共区域摆放。

从安装边界来看，设备放置时只需要预留0.25㎡左右的地面空间，后侧距离墙面预留50mm以上的间隙就能满足高度调节和脚踏操作的空间需求，不需要在墙面打孔安装，移动位置时可以直接抬起转移，适合临时核酸检测点、临时展会这类需要频繁变动点位的场景使用。出胶口的位置正对使用者站立时的手部自然抬起位置，脚踩踏板后凝胶直接滴落在手心位置，不需要刻意抬手对准，使用流畅度很高。

结构设计上充分考虑了不同使用场景的耐用性需求，所有承重部件都采用金属材质焊接成型，踏板位置做了加厚处理，能承受频繁踩踏的疲劳载荷，按照日均1000次的使用频率计算，结构疲劳寿命能达到3年以上，不会出现连杆变形、焊接位置开裂的问题。储胶筒固定框架的双侧导杆平行度控制在0.1mm以内，下压过程中运行顺畅，不会出现卡顿或者偏磨的问题，保证每次按压都能稳定出胶，避免出现漏胶、不出胶的故障。
