高压步进电机驱动模块结构设计方案

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1095117
  • 高压步进电机驱动模块结构设计方案
  • 高压步进电机驱动模块结构设计方案

  这款高压步进驱动模块的结构设计,首先围绕3D打印设备、小型数控雕刻机、桌面级自动化运动平台的实际布线与安装需求展开,在做PCB布局阶段就把功率回路的走线宽度、电解电容的摆放位置、散热鳍片的固定空间做了前置预留,避免后期打样后出现高压爬电距离不足、散热效率不够、安装干涉的问题。从实际应用场景来看,这类高压驱动模块主要适配24V到48V供电的两相步进电机,多用于需要大扭矩输出、低运行噪音的运动控制场景,比如FDM3D打印机的挤出机与轴运动驱动、小型桌面数控铣床的进给轴控制、自动化点胶设备的位移平台驱动,相比常规低压驱动,高压供电下电机高速运转时的扭矩衰减更小,能有效提升设备高速运动时的稳定性,减少丢步问题。

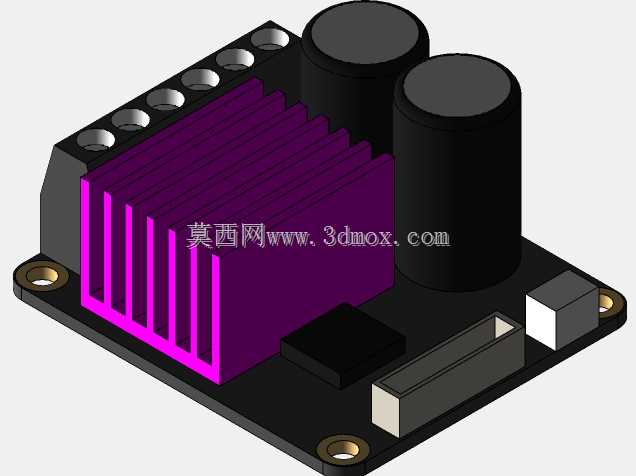

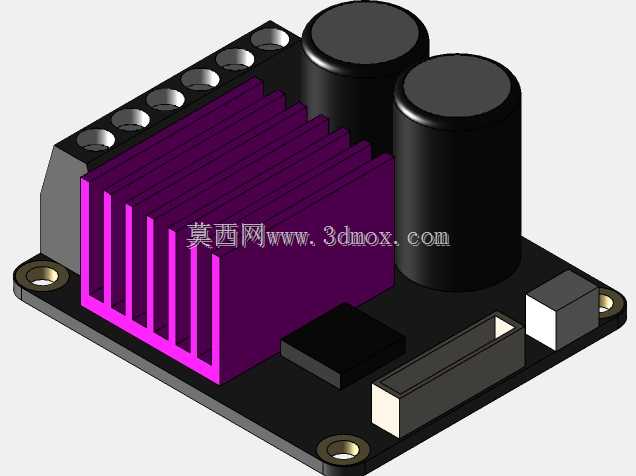

  在功能特性的结构适配设计上,模块上两颗大容量电解电容紧贴功率输入回路摆放,缩短了大电流回路的走线长度,既可以降低电源纹波对驱动芯片的干扰,也能在电机急停急启时提供足够的储能缓冲,避免母线电压波动影响其他控制元件的正常工作。紫色阳极氧化处理的散热鳍片通过导热贴直接压合在驱动芯片表面,鳍片的齿向顺着设备内部常见的风冷流向设计,在有主动散热风扇的设备仓内,气流可以顺着齿槽快速带走芯片工作产生的热量,即使长时间满负载输出,芯片结温也能控制在安全阈值内,不会触发过温保护导致设备停机。模块的安装孔位采用行业通用的标准间距设计,四个镀金安装孔的位置兼容市面上绝大多数步进驱动的安装尺寸,用户替换旧驱动时不需要重新在设备安装板上打孔,直接沿用原有固定孔位即可完成安装,降低了设备改造的工作量。接线端子的排布做了防呆设计,电源输入、电机输出、信号接口的位置做了明确的物理分区,不同功能的接插件选用不同的针距规格,避免现场接线时出现插反、接错端口的问题,减少设备调试阶段的接线故障。

  在外形尺寸与安装边界的设计上,模块整体高度做了严格控制,最高的电解电容与散热鳍片的顶部高度保持齐平,不会出现局部凸起过高导致设备内部仓盖无法闭合的问题,PCB边缘到安装孔的距离预留了足够的绝缘间隙,即使安装在金属设备底板上,也不需要额外添加绝缘垫片就能满足安规要求。模块侧面的信号接口采用卧贴式接插件,接线后线材顺着PCB平面方向引出,不会额外占用模块上方的垂直空间,对于内部空间紧凑的小型设备来说,这种布局能大幅提升空间利用率,避免线材弯折过度导致接触不良。在细节结构处理上,功率器件的焊盘做了加大开窗设计,提升大电流通过时的载流能力,同时也能增强焊盘的机械强度,避免多次插拔接线端子时焊盘脱落。

  散热鳍片的固定方式采用卡扣加导热胶双重固定,即使设备在移动、运输过程中产生振动,散热鳍片也不会出现移位、脱落的问题,保证长期使用的散热可靠性。PCB板的边角做了圆角处理,避免安装时尖锐边角划伤操作人员或者划破设备内部的线材绝缘层,所有外露的金属接插件边缘都做了钝化处理,没有毛刺飞边,符合电子装配的工艺要求。从结构设计的合理性来看,这款驱动模块没有追求过度紧凑的尺寸,而是在有限的空间内平衡了散热性能、安装便利性、接线可靠性三者的关系,既满足了小型设备对安装体积的要求,也没有牺牲长期满负载工作的稳定性,对于做小型运动控制设备的结构工程师来说,这类标准化的驱动模块结构可以直接嵌入设备的整体设计中,不需要额外为驱动部分单独设计复杂的安装结构,能有效缩短设备的研发周期。在实际选型适配时,只需要确认设备的供电电压范围、电机的额定电流、安装仓内的预留空间,就可以直接选用这款驱动模块,不需要额外做结构修改,模块的整体轮廓方正,在做设备内部布局时可以紧贴其他控制板卡安装,只要预留出接线的操作空间即可,不会出现异形结构导致的空间浪费。
