实验室台式紧急冲淋洗眼装置结构设计

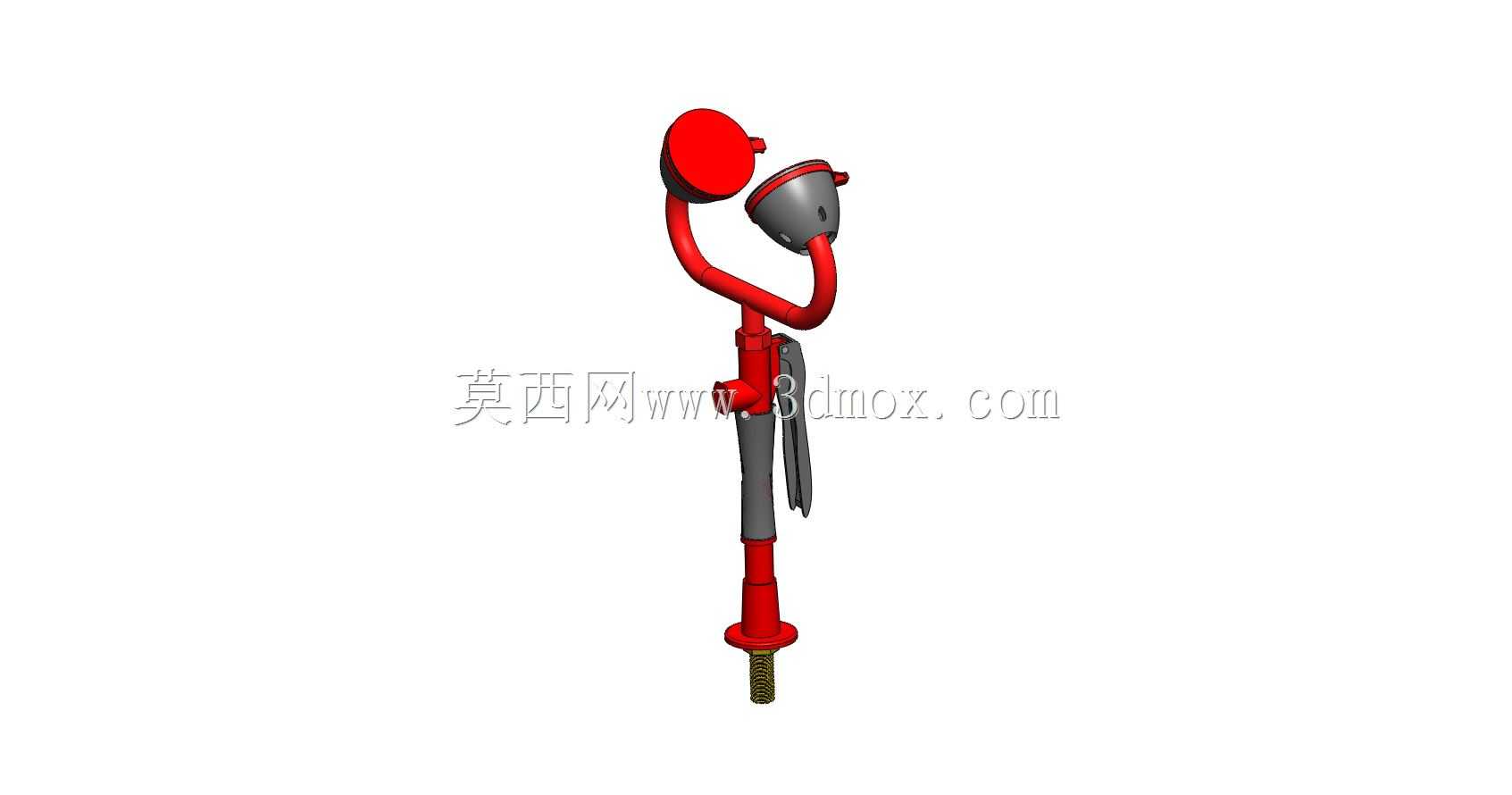

　　在化工、生物、医药类实验室的日常作业场景中，操作人员接触酸碱试剂、腐蚀性粉体、挥发性有害液体的概率极高，一旦发生化学品飞溅至眼部、面部或上肢皮肤的突发状况，必须在10秒内完成应急冲洗处置，避免化学物质持续侵蚀造成不可逆的组织损伤，这类台式紧急洗眼装置正是为适配实验室操作台面就近安装需求设计的应急防护设备。从结构功能逻辑来看，该装置采用立式台装结构，下部为带外螺纹的进水接杆，可直接穿过实验台预留安装孔，通过配套锁紧螺母从台面下方完成固定，进水端适配常规实验室供水管道通径，无需额外变径转接即可接入常压清洁供水管网，安装位置通常选在实验台靠近试剂操作区的边角处，确保操作人员在发生意外时无需跨越设备、绕行通道，单步即可抵达装置位置。

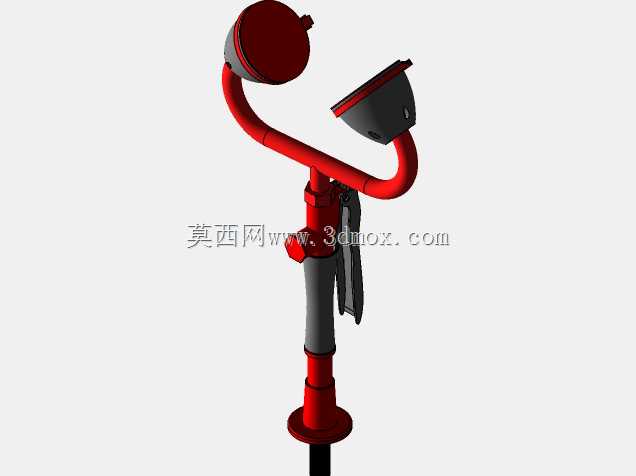

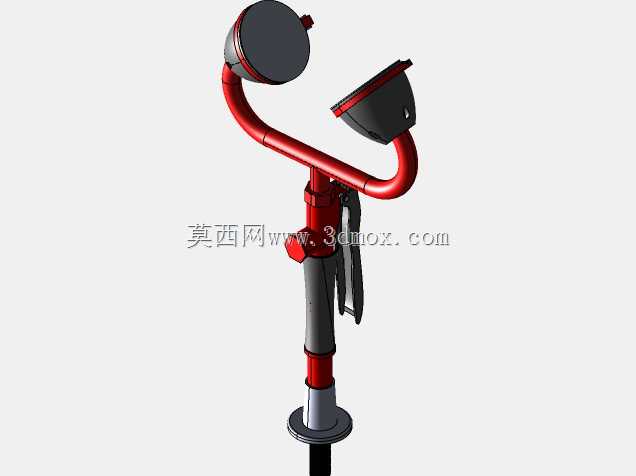

　　装置的主体管路分为上下两个功能段，下部灰色包覆段为进水立管，内部集成水流稳压腔，可避免供水压力波动导致的水流喷溅范围失控，上部红色管路为功能输出段，分别连接洗眼喷头与配套的手持冲淋组件。洗眼喷头采用外翻式防尘盖设计，日常闲置状态下防尘盖靠重力自然覆盖喷头出水孔，避免实验室环境中的浮尘、试剂飞沫堵塞出水微孔，使用时只需轻推防尘盖即可自动翻开，喷头内置双路起泡导流结构，出水为柔和的气泡状水柱，不会因水流冲击力过大对受伤的眼部组织造成二次伤害，双喷头的间距经过人体工学校核，对应人眼平均瞳距设置，冲洗时可同时覆盖双眼区域，无需操作人员反复调整面部位置。

　　配套的手持冲淋组件通过柔性金属软管与主水路连接，可拉出至1.2米范围内使用，针对面部其他区域、颈部、上肢皮肤沾染化学品的场景进行定向冲洗，软管自带回弹复位结构，使用完毕后可自动卡回主杆侧的固定卡扣，不会占用台面操作空间。从设计思路层面，该装置的结构建模优先考虑了实验室场景的安装适配性，整体外伸尺寸控制在300毫米以内，安装后不会遮挡实验台上方的通风橱操作口，也不会与台面上放置的烧杯架、试剂架、滴定装置等常规实验器具产生空间干涉；主杆高度设置为台面以上850毫米，匹配站立操作时的人体面部高度，操作人员无需弯腰或垫脚即可将面部对准洗眼喷头，符合应急状态下的快速操作逻辑。水路通径的选型经过流量校核，洗眼模式下单路出水流量可稳定维持在每分钟6升以上，冲淋模式下出水流量不低于每分钟12升，满足应急冲洗的流量要求，同时管路内部无水流死角，长期闲置也不会出现积水变质的问题，每次开启时初始出水即为清洁供水。装置的外露管路采用醒目的大红色涂装，在实验室常规的浅灰色、白色设备环境中具备极高的辨识度，即使在视线受影响的紧急状态下，操作人员也可快速定位装置位置；下部立管的灰色包覆层采用耐腐材质，可耐受常见实验室试剂的飞溅腐蚀，长期使用不会出现漆面脱落、管壁锈蚀的问题。

　　需要注意的是，该结构模型仅用于结构展示与安装尺寸校核，未包含供水阀组的密封结构、水流调节机构的详细公差设计，不能直接用于生产制造环节的加工出图，在实际产品开发中，还需要补充阀芯密封结构、材质耐腐性能验证、出水压力测试等相关设计内容，确保装置在长期使用中的可靠性与应急状态下的功能有效性。在三维建模过程中，各部件的装配关系严格按照实际安装逻辑搭建，进水接杆的螺纹参数、固定卡扣的配合尺寸、喷头的转动角度范围都做了参数化设置，可根据不同实验台的安装厚度、供水压力参数快速调整对应尺寸，适配不同实验室的个性化安装需求。
