3D打印医用仿生手部假肢结构设计

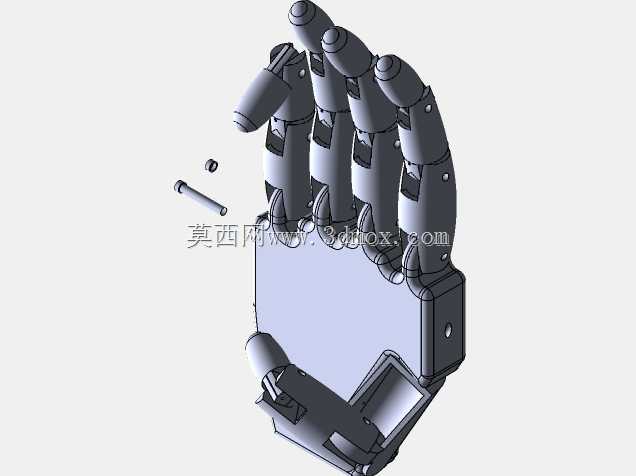

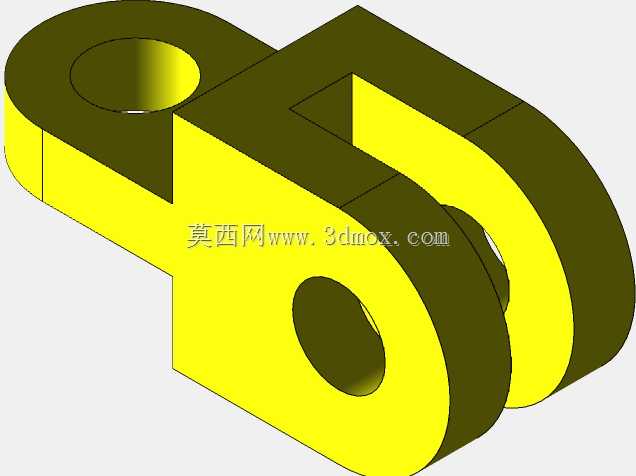

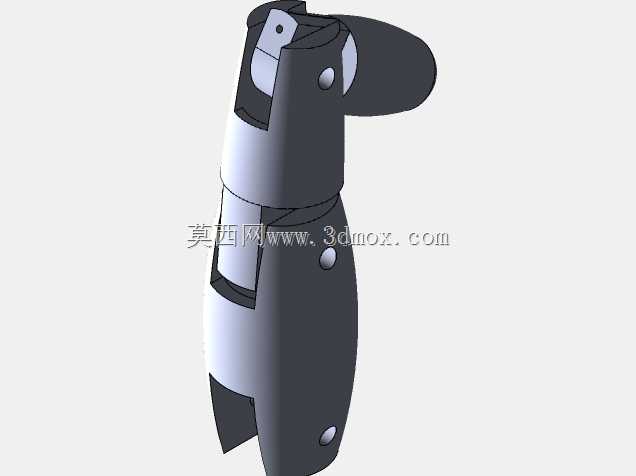

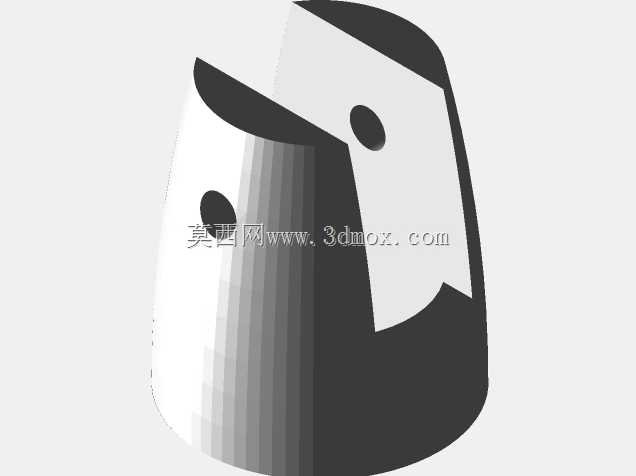

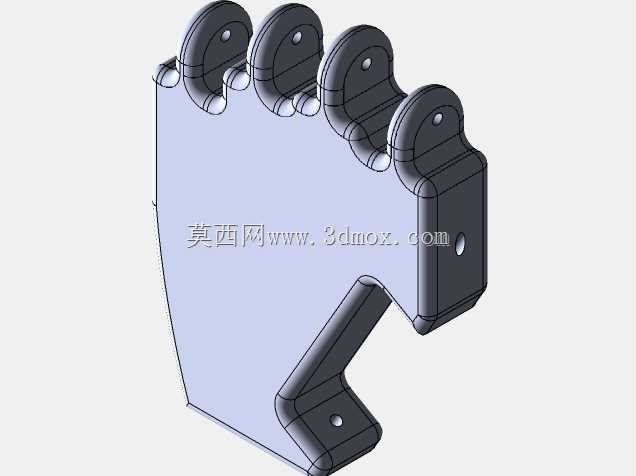

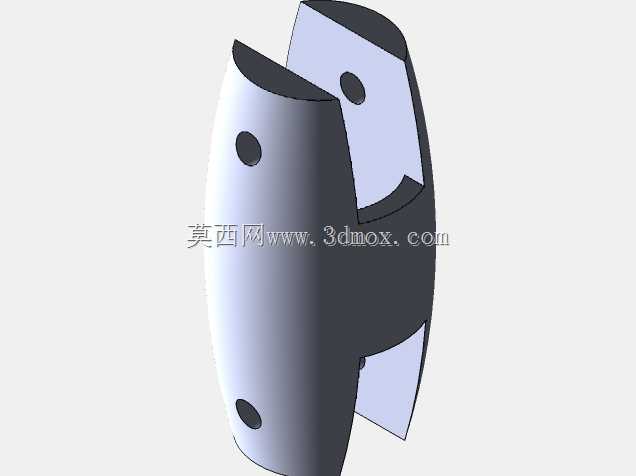

　　这款仿生手假肢组件的设计，核心面向基层康复辅具适配场景，针对传统定制假肢成本高、交付周期长的痛点，采用适配熔融沉积成型3D打印工艺的结构方案，无需复杂的机加工工序，普通桌面级FDM设备即可完成全部零件的生产，能大幅降低欠发达地区肢体缺损人群的辅具获取门槛。从结构功能来看，该组件为掌指一体化的基础承载单元，四个指节模块采用同轴铰接的布局，每个指节的转动副预留了0.2mm的装配间隙，适配PLA、ABS、PETG等常用3D打印耗材的成型收缩率，打印完成后无需二次打磨即可穿入销轴完成组装，指节根部的限位凸台可限制手指的过伸角度，模拟人体手部自然抓握时的指节运动轨迹，避免出现反向弯折的结构失效问题。

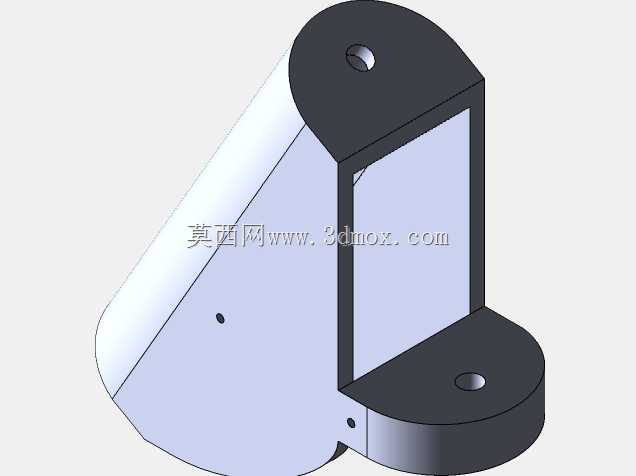

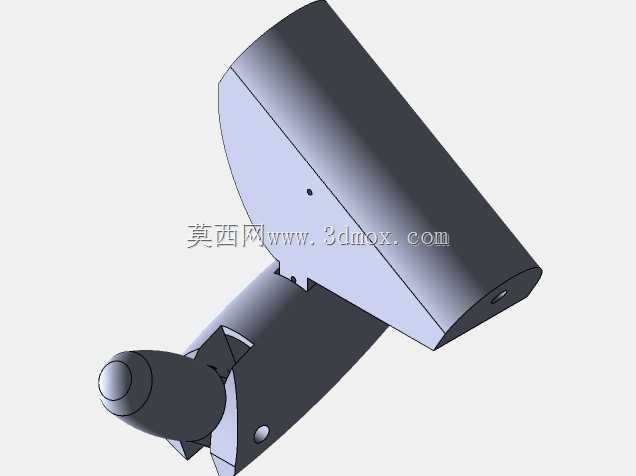

　　拇指模块采用偏置式布局，与掌部主体呈32度夹角安装，这个角度是经过多轮实物抓握测试确定的，能够让拇指与其余四指形成自然的对掌空间，满足日常抓握水杯、餐具、书写工具等常用物品的动作需求，拇指根部同样设置了转动铰接结构，可实现一定范围内的开合调整，适配不同大小物体的抓握姿态。掌部主体采用等壁厚设计，整体壁厚控制在2.5mm，在保证结构强度的同时尽可能降低打印耗材用量，掌部背面预留了多个沉头安装孔，可适配不同规格的腕部连接组件，不管是用于被动式装饰假肢，还是后续升级加装拉线驱动、微型舵机驱动的主动式假肢，都可以直接在现有结构上扩展，无需重新设计掌部主体。

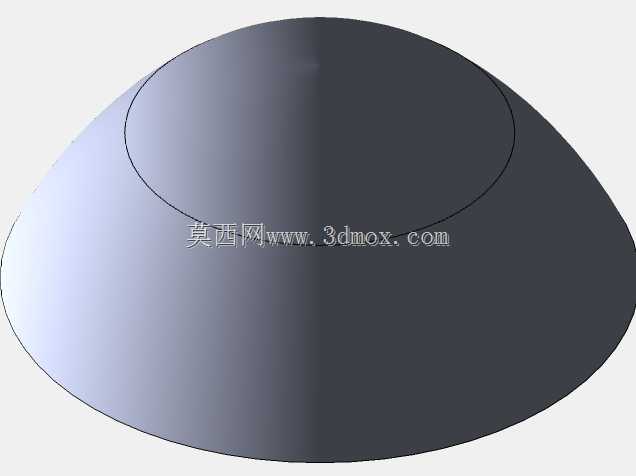

　　从安装边界来看，该组件的整体掌部宽度为78mm，掌部长度（从腕部安装面到中指指尖）为112mm，属于成年男性中等手型的尺寸范围，设计时预留了尺寸缩放的调整余量，使用者可根据自身残肢情况、手型大小，在三维软件中按比例缩放模型，缩放比例在0.85-1.15倍区间时，所有铰接结构的配合间隙依然能满足装配要求，不会出现卡滞或间隙过大松垮的问题。指节表面做了圆弧过渡处理，没有尖锐的棱角，避免日常使用中划伤皮肤或勾挂衣物，每个指节的接触面都做了微凸的仿指腹造型，既提升了外观的仿生度，也能增加抓握物体时的接触摩擦力，提升抓握稳定性。

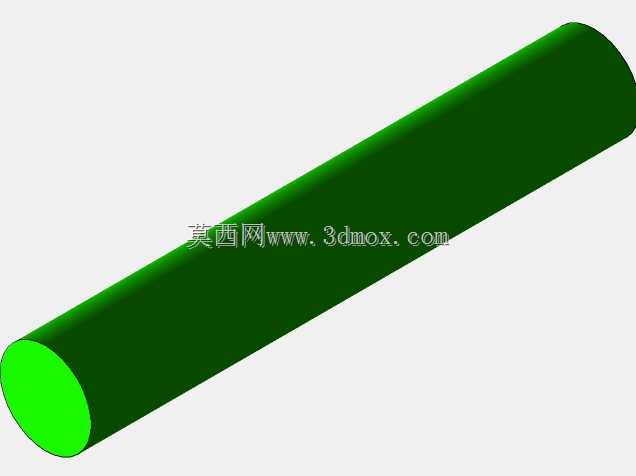

　　在实际临床适配场景中，该组件可作为低成本假肢的基础结构，康复机构可根据患者的残肢条件，搭配简易的腕部固定绑带，制作成被动式功能假肢，帮助患者完成简单的日常生活动作；对于有更高功能需求的使用者，也可在指节铰接处加装扭簧实现手指的自动回位，配合肩部牵引的拉线结构，实现主动抓握动作，整体改装成本远低于传统的定制假肢。设计过程中充分考虑了3D打印的成型工艺性，所有结构均采用无支撑或少支撑的设计取向，零件摆放时可直接将掌部平面贴打印平台，指节部分的铰接结构悬空角度小于45度，打印时无需添加大量支撑，既减少了耗材浪费，也降低了后期支撑拆除的工作量，避免支撑拆除后在铰接面留下毛刺影响转动顺畅度。掌部内部预留了足够的空腔，后续如果要升级为肌电控制假肢，可直接在空腔内布置微型控制板、电池以及舵机等元器件，不需要对掌部外形做大幅度修改，具备很好的功能扩展性。铰接销轴采用标准的3mm直径圆轴，属于市面上极易采购的标准五金件，使用者无需定制特殊零件，损坏后可快速更换，降低后期维护成本。
