医用介入金属丝网编织网管结构设计

　　这款金属丝编织网管结构，最初是针对血管介入类器械的支撑需求做的结构优化，日常也可适配柔性管线外层防护、精密器械弹性支撑等场景，在介入医疗领域，这类编织结构是冠脉、外周血管支架的核心构型基础，同时在工业柔性线缆防护、精密仪器弹性缓冲结构中也有广泛应用。设计初期最先敲定的是丝径与编织密度的匹配关系，不同于普通工业编织网，介入类应用要求单丝直径控制在极小公差范围内，编织交叉点的压接角度直接决定整体径向支撑力与轴向柔顺性的平衡——如果交叉角过大，网管轴向弯曲时会出现丝材堆叠剐蹭，介入推送过程中容易损伤血管内壁；交叉角过小则径向支撑力不足，无法在狭窄管腔内提供足够的撑开力。

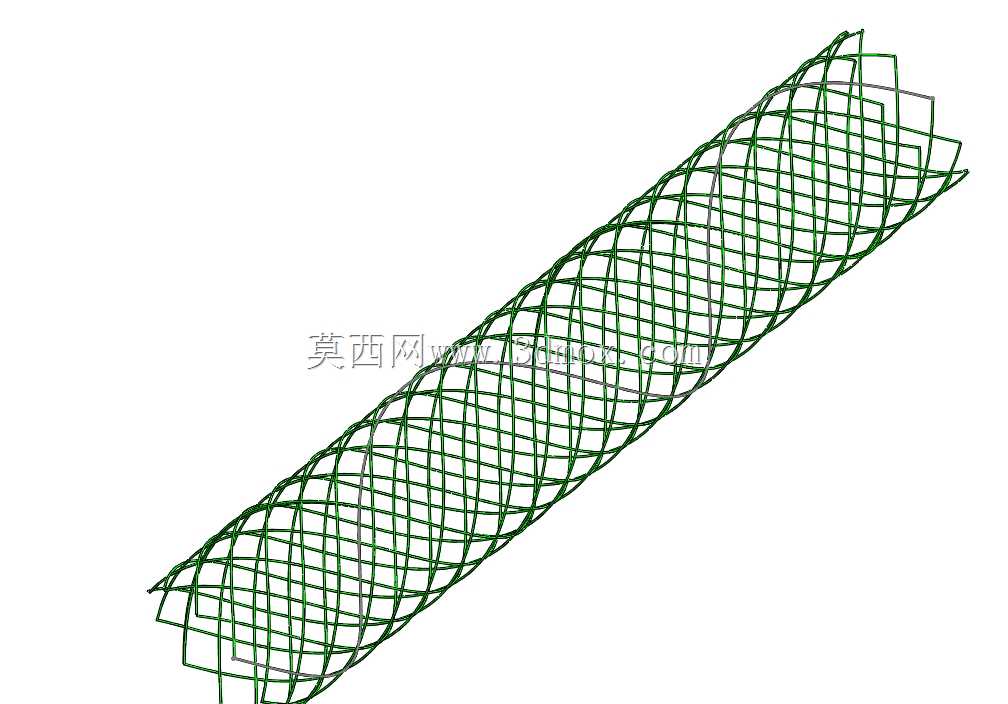

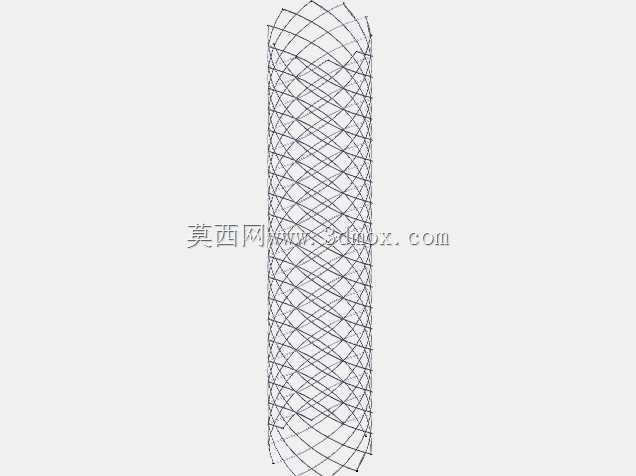

　　建模过程中没有采用常规的阵列扫掠偷懒做法，而是先通过螺旋线生成两组反向缠绕的单丝路径，逐段调整交叉位置的丝材让位，确保每一个交叉点的上下叠放顺序完全符合实际编织工艺，不会出现建模时常见的丝材干涉穿模问题，这一点对于后续做有限元受力分析至关重要，如果模型本身存在干涉，仿真得到的支撑力数据会完全偏离实际测试值。从安装边界来看，这类编织网管的端部需要做收边处理，设计时预留了0.2mm的端部压接余量，方便后续与输送导杆、端部显影环做压合装配，网管的自然展开直径根据适配场景不同可做参数化调整，轴向长度可根据使用需求做裁剪，编织结构本身具备的轴向伸缩特性，让它在弯曲状态下依然能保持管腔的通畅性，不会像实体薄壁管那样弯折后出现堵管问题。

　　实际应用中，除了介入医疗场景，这类结构还可用于精密传感器的外层防护，替代传统的橡胶护套，在具备同等防护能力的前提下，整体重量可降低60%以上，同时具备更好的散热性能，适合在狭小安装空间内的柔性管线防护。设计时特意做了丝材的圆角处理，所有丝材的边缘都做了极小的圆弧过渡，避免锐边在装配或使用过程中划破配套的柔性管材，或是在医疗场景中划伤人体腔道组织。编织的螺距参数经过多轮调整，最终确定的螺距与直径比，能让网管在径向被压缩到原直径的三分之一时，轴向伸长量控制在合理范围内，不会因为拉伸导致网孔过大失去过滤或支撑作用，同时在释放后能快速回弹到预设直径，回弹变形率控制在2%以内，满足精密器械的尺寸精度要求。

　　不同于焊接成型的网状结构，这种编织结构的所有交叉点都是活动叠压状态，没有焊接硬点，整体具备极佳的柔顺性，能够通过弯曲半径极小的通道，这也是它在介入医疗领域不可替代的核心特性。建模时还考虑了后续的工艺可行性，丝材的弯曲半径都大于材料的最小弯曲半径，不会出现编织过程中丝材断裂的问题，网孔的均匀度控制在5%以内，确保支撑力在整个网管长度方向上分布均匀，不会出现局部支撑力不足导致的塌陷问题。
