Arduino开发板适配透明塑料防护外壳结构

　　在嵌入式开发、开源硬件项目的落地场景中，开发板的防护与安装固定一直是样机制作、小批量设备集成阶段绕不开的结构需求，这款适配Arduino开发板的塑料外壳，正是针对这类场景做的定向结构设计。从实际使用场景来看，这类外壳主要覆盖三类使用需求：一是桌面级原型验证阶段，避免开发板裸露在外被焊锡渣、导线碎屑造成引脚短路，同时减少日常积灰对板载元件的影响；二是教学实验场景下，学生反复插拔接线、挪动开发板的过程中，外壳可以缓冲磕碰，避免板载排针、接口受外力变形；三是小型开源硬件产品的小批量试制阶段，外壳可以直接作为设备外装结构，配合面板开孔就能快速完成整机的外观与防护搭建。

　　从功能特性来看，这款外壳采用半透明塑料材质设计，一方面可以在不拆壳的情况下直接观察板载电源指示灯、状态指示灯的运行情况，调试阶段不用反复拆装外壳就能确认开发板的工作状态，减少调试过程中的重复操作；另一方面半透明材质的韧性较好，相比硬质透明亚克力材质，日常磕碰不容易出现碎裂问题，适合频繁挪动的实验场景。外壳内部做了对应开发板安装孔位的定位柱，柱高预留了板载元件的高度空间，安装时开发板直接对准定位柱放置即可，不需要额外做孔位对位，定位柱顶端做了限位台阶，开发板放置后不会出现上下窜动，配合底部的固定孔可以用自攻螺丝完成开发板与外壳的锁紧，避免开发板在壳体内晃动拉扯外接导线。

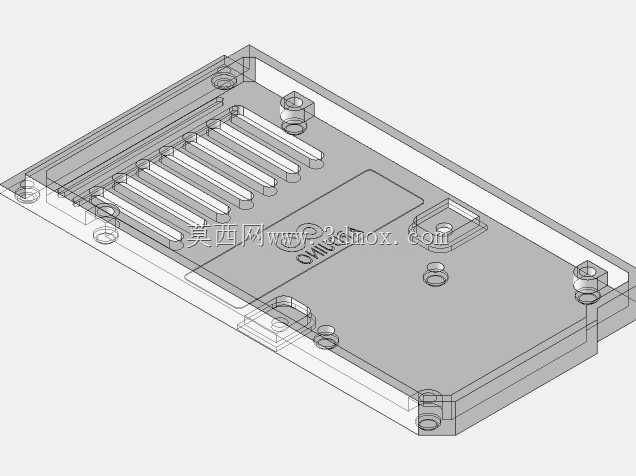

　　外壳的侧边对应开发板的USB接口、电源接口、排针引脚位置做了精准的避让开槽，所有开槽的边缘都做了0.3mm的圆角处理，避免插拔接线时锋利的边缘割伤导线绝缘层，也防止调试时划伤手指。外壳上盖对应开发板的散热区域做了格栅式的通风槽设计，槽宽控制在2mm，既可以保证开发板运行时的空气流通，带走板载稳压芯片、主控芯片产生的热量，又能避免较大的金属杂物从槽口掉入壳体内造成短路。格栅的筋条厚度做了1.2mm的均匀壁厚设计，注塑成型时不会出现缩痕、缺胶的问题，同时筋条的排布方向顺着外壳的长度方向，提升了上盖的整体结构强度，按压上盖时不会出现明显的形变塌陷。

　　从设计思路来看，这款外壳在建模阶段完全参照对应型号Arduino开发板的实际安装尺寸做边界适配，外壳的内部长宽尺寸比开发板的外形尺寸单边大1.5mm，预留了足够的安装间隙，避免开发板尺寸存在生产公差时无法装入的问题；外壳的总高度控制在18mm，除了容纳开发板本身的厚度，还预留了7mm的顶部空间，可以容纳插在排针上的杜邦线接头，盖上上盖时不会压到接线，避免接线被压脱或者压断。外壳的底部四个角做了内凹的脚垫安装位，可以粘贴3mm厚度的橡胶脚垫，放置在桌面时可以起到防滑作用，同时垫高外壳底部，让底部的通风槽和桌面之间留出空气流通的间隙，进一步提升散热效果。

　　在安装边界的设计上，外壳底部预留了四个M3螺丝的安装孔位，孔位中心距和标准的开源硬件安装孔距保持一致，可以直接固定在通用的铝型材框架、亚克力安装板上，方便集成到各类小型自动化设备、实验装置内部。外壳的上下盖采用卡扣式配合结构，卡扣的配合间隙做了0.15mm的预留，扣合后上下盖之间不会出现明显的缝隙，同时需要拆开时只需要用平口螺丝刀轻轻撬动卡扣位置就能打开，不需要额外拧螺丝，日常调试拆装非常方便。卡扣的位置设计在外壳的四个侧边中部，每个侧边设置一个卡扣，扣合后上下盖的连接强度足够，日常挪动、轻微摔落都不会出现上下盖脱开的问题。针对开发板外接导线较多的使用场景，外壳的其中一个侧边还做了可掰除的预留挡片，当需要从侧面引出多根导线时，可以根据实际接线数量掰除对应位置的挡片，开出合适大小的走线口，不需要额外用工具开槽，适配不同的接线需求。
