12.7mm直径手持式去毛刺刷结构设计

在金属切削加工、冲压成型以及3D打印后处理的工序环节中，工件棱边残留的飞边、毛刺始终是影响装配精度、表面质量甚至使用安全的关键隐患，这款直径12.7mm的去毛刺刷，正是针对狭小空间、内孔边缘以及异形曲面的去毛刺作业开发的手持式打磨工具。从实际加工场景来看，小直径的刷体可以深入直径14mm以上的交叉孔、沉孔内部，清理钻削、铰削后残留在孔口交线处的翻边毛刺，也能适配小型冲压件的折弯棱边、注塑件的浇口残留位置，不会因为刷体尺寸过大碰伤工件已加工的光洁表面。

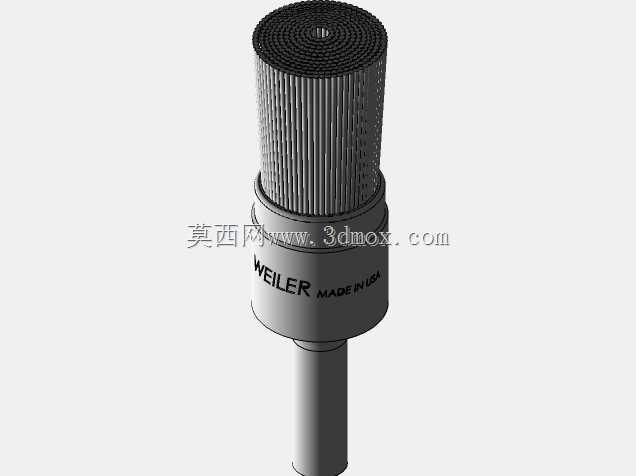

从结构设计层面看，这款去毛刺刷采用了一体式夹持柄加刷体的同轴布局，刷丝部分采用密集径向排列的方式，每根刷丝的固定端嵌入金属基座内部，通过压合工艺实现牢固固定，避免高速旋转作业时刷丝甩出的风险。基座侧面印有品牌标识与产地标注，整体采用金属材质加工，既可以保证刷丝固定的强度，也能在刷丝磨损到极限后，通过更换刷体组件重复利用夹持柄，降低工具的使用成本。夹持柄采用标准等直径圆柄设计，能够适配市面上绝大多数的直磨机、手电钻以及气动打磨工具的夹头，不需要额外配置转换套，装夹时只要将柄部插入夹头至足够深度，拧紧夹头即可保证旋转时的同轴度，减少作业过程中的抖动问题。

这款去毛刺刷的有效工作直径严格控制在12.7mm，也就是英制半英寸的标准尺寸，对应的安装边界需要注意，当伸入孔内作业时，工件的内孔直径不能小于13mm，否则刷丝会被过度挤压出现弯折倒伏，缩短刷丝的使用寿命；如果是外表面打磨作业，刷体的工作行程需要预留至少15mm的径向空间，避免刷体基座碰撞工件表面。刷丝的长度经过匹配设计，既保证了足够的柔性，能够贴合异形曲面的轮廓，不会因为刚性过高在工件表面打出明显的打磨划痕，又具备足够的磨削力，能够快速去除厚度0.2mm以下的软性毛刺，对于铝合金、铜件等有色金属的表面处理，以及普通碳钢的棱边倒钝作业都能适配。

在实际使用过程中，这款去毛刺刷的作业转速需要控制在合理区间，针对有色金属工件打磨时，转速可以适当调高，利用刷丝的高速冲击快速去除毛刺，同时避免刷丝在工件表面停留过久导致的表面变色问题；针对硬度较高的碳钢或者不锈钢工件，则需要适当降低转速，配合少量的切削液冷却，减少刷丝的磨损速度。不同于固定式的打磨砂轮，这款刷类工具的接触力是柔性的，作业时不需要施加过大的进给力，依靠刷丝自身的弹性即可接触到毛刺的根部，将残留的飞边从基体上剥离，不会像硬质打磨头那样容易在工件表面打出凹坑，特别适合对表面光洁度有要求的精密零件后处理工序。

从三维建模的角度来看，这款产品的建模过程需要重点保证刷丝部分的排列规律与实际产品一致，径向排列的刷丝需要呈现均匀的圆周分布，基座与夹持柄的同轴度公差需要控制在0.05mm以内，才能还原实际产品装夹后的旋转平衡状态。建模时基座上的标识文字采用包覆特征处理，还原实际产品的标识细节，刷丝部分可以采用阵列特征配合轻微的随机角度偏移，模拟真实刷丝因为装配误差出现的细微不齐，避免模型过于规整而失去真实感。对于需要做工具装配仿真或者加工工位模拟的设计人员来说，这个模型可以直接导入到装配环境中，模拟打磨工位的工具干涉情况，验证工装夹具的设计是否会和打磨工具发生碰撞，提前优化工位布局。

在五金加工车间的日常应用里，这类小直径去毛刺刷往往是钳工工位的必备工具，针对机加工后无法通过滚筒去毛刺、振动研磨处理的大型工件局部毛刺，工人可以手持搭配气动打磨机的去毛刺刷，快速完成局部棱边的倒钝与毛刺清理，不需要将工件搬运到专门的去毛刺设备上，大幅缩短单件工件的后处理时间。尤其是在液压阀块、精密气动元件的加工过程中，阀块内部的交叉孔毛刺如果清理不干净，脱落的金属屑会进入液压回路，划伤密封件甚至堵塞节流孔，造成整个液压系统的故障，这款12.7mm的去毛刺刷刚好可以伸入常见的通油孔内部，沿着孔壁旋转清理交线处的残留毛刺，保证阀块内部流道的清洁度。
