便携不锈钢真空保温金属水瓶结构设计

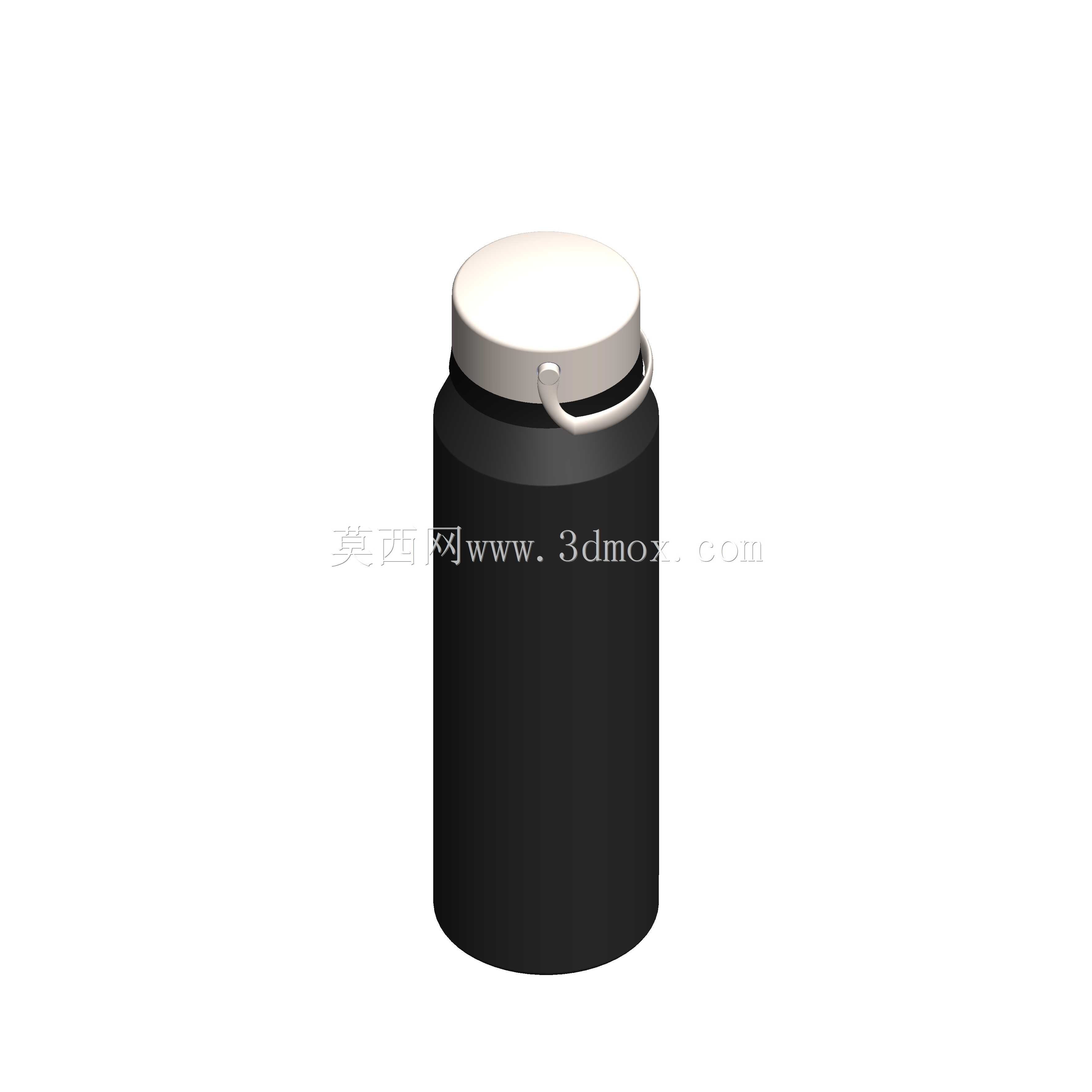

　　这款金属水瓶的结构设计围绕日常便携饮水场景展开，核心采用食品级不锈钢作为主体材质，适配户外出行、办公通勤、学生在校等多场景的饮水存储需求，可替代一次性塑料水瓶，减少塑料废弃物产生，同时具备优异的保温保冷性能，能够长时间维持饮品的适宜温度。从结构设计逻辑来看，瓶身采用直筒型回转体构型，整体轮廓无突兀棱角，一方面降低了钣金冲压成型的工艺难度，减少拉伸过程中的应力集中风险，另一方面直筒构型能够最大化利用背包侧袋、车载杯架的安装空间，常规适配直径65mm至75mm的车载杯位边界，整体高度控制在220mm左右，满水状态下握持重心位于瓶身中部偏下位置，单手握持倾倒时不易出现脱手侧翻的问题。

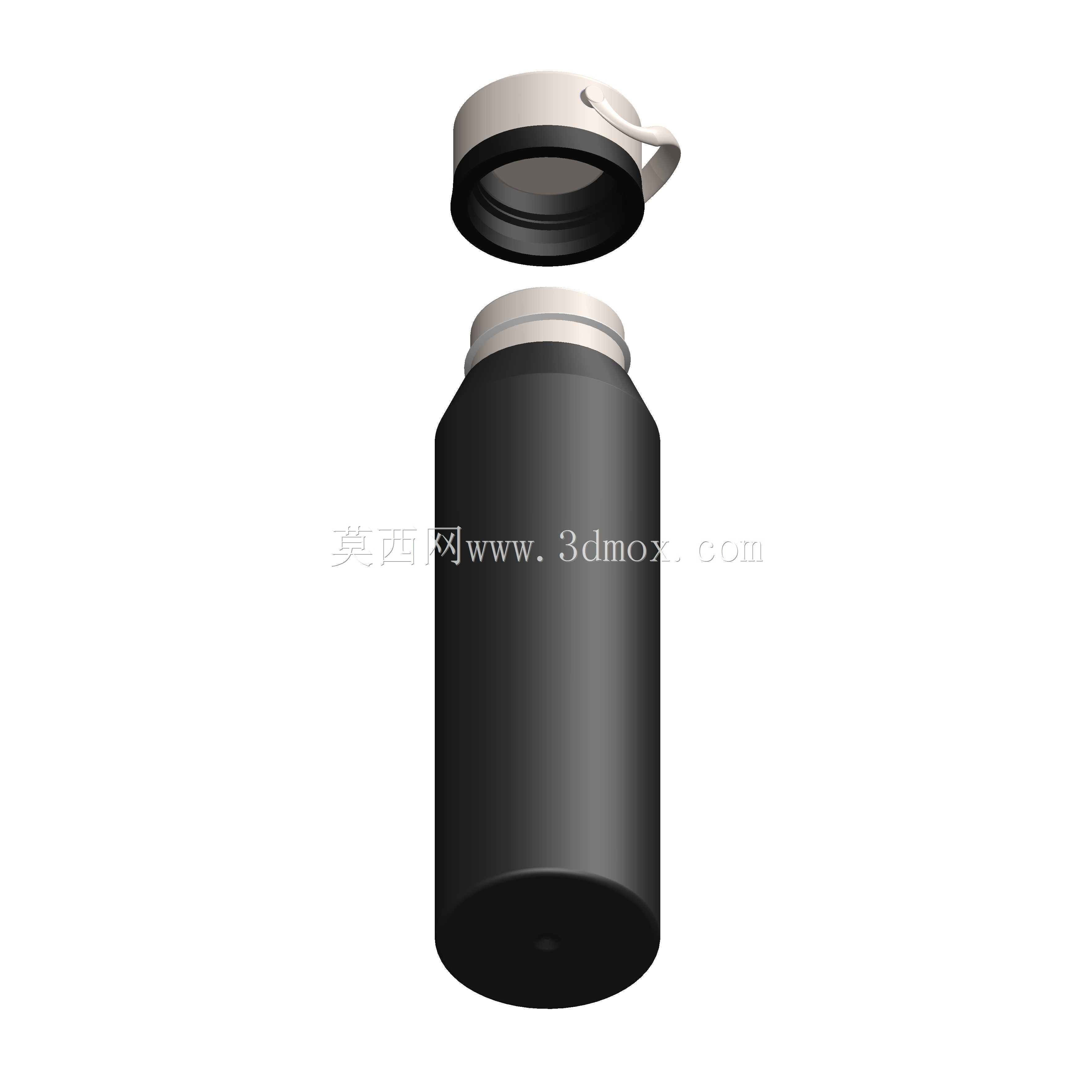

　　瓶口部分采用标准螺纹旋合结构，螺纹牙距设置为1.5mm，旋合圈数为3圈，既能够保证密封胶圈的压缩量达到0.8mm的密封要求，避免盛装高温饮品时出现溢漏，又不会因为旋合行程过长导致开盖操作繁琐。瓶盖部分集成了便携挂环结构，挂环与瓶盖主体采用转轴连接，转轴处设置有限位阻尼结构，挂环翻起时可穿过背包挂扣、登山扣实现外挂携带，放平后与瓶盖顶面齐平，不会额外增加收纳时的突出尺寸，避免剐蹭背包内其他物品。瓶身与瓶盖之间的密封采用食品级硅胶密封圈，密封圈嵌装在瓶盖内侧的环形卡槽内，卡槽深度设置为2mm，密封圈截面直径为2.5mm，装配后密封圈与瓶口端面完全贴合，即使瓶身倒置、剧烈晃动也不会出现渗漏问题。

　　真空隔热层的设计是这款水瓶的核心功能结构，瓶身采用双层不锈钢结构，内外层之间的夹层抽至真空状态，真空度控制在1Pa以下，能够有效阻断热传导与热对流路径，搭配内外层表面的镜面抛光处理，减少热辐射带来的温度传递，实现6小时保温≥70℃、24小时保温≥45℃的性能指标，同时保冷状态下可维持4℃以下温度达12小时，满足夏季携带冰饮的需求。瓶底部分采用内凹式结构设计，内凹深度为3mm，底部边缘设置有一圈硅胶防滑垫，防滑垫厚度为1mm，既能够增加瓶身放置在光滑桌面时的摩擦力，避免意外滑落，又能够在瓶身放置时起到缓冲作用，减少放置冲击对真空夹层结构的损伤，防止因为磕碰导致真空层失效。从建模实现的角度来看，整体结构以回转体特征为基础，瓶身部分采用旋转凸台特征生成主体轮廓，之后通过抽壳特征生成双层壁结构，夹层间隙设置为2mm，保证真空层的隔热空间充足；螺纹部分采用螺旋线扫描切除特征生成，螺纹收尾处做了退刀槽处理，避免旋合时出现卡滞；瓶盖的挂环部分采用单独的零件建模，通过同轴心配合与限位配合实现挂环的转动自由度约束，装配后验证挂环的转动角度范围为0至180度，无干涉卡顿问题。

　　在实际使用场景中，这款水瓶的瓶口内径设置为38mm，能够轻松放入常规尺寸的冰块，也方便使用瓶刷深入内部清洗，避免长期使用后内壁残留水垢；瓶身外壁采用哑光磨砂喷塑处理，既能够提升握持时的摩擦力，又能够避免盛装高温饮品时外壁温度过高导致烫伤，同时磨砂表面不易残留指纹，日常使用更易打理。设计过程中还考虑了跌落工况的结构强度，瓶身壁厚设置为0.4mm，瓶口与瓶底位置做了局部加厚处理，加厚区域壁厚达到0.6mm，能够承受1.2米高度自由跌落至水泥地面的冲击，不会出现瓶身凹陷、焊缝开裂的问题，满足日常使用的耐用性要求。
