老式CRT台式医用监护显示终端结构设计

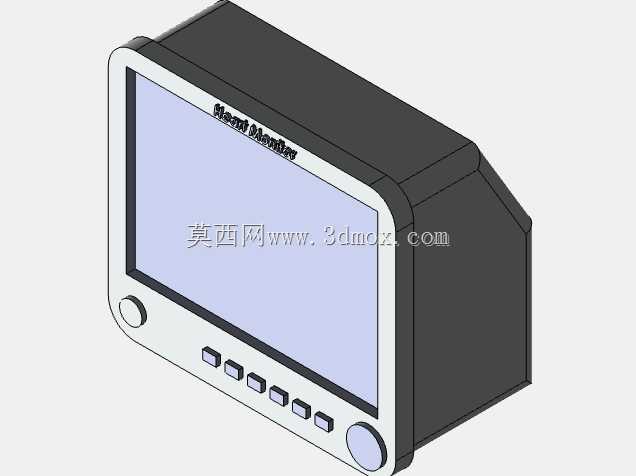

　　这款老式台式监护显示终端的结构设计，核心围绕床旁长期连续使用的场景展开，早年的病区监护场景中，这类设备需要固定放置在病床旁的设备带侧方，既要保证医护人员在床旁操作时的可视角度，也要兼顾设备本身的散热、操作便利性与长期运行的结构稳定性。从结构布局来看，整机采用卧式长方体的壳体设计，后部为凸起的CRT显像管容纳腔，这部分的壳体做了斜切收边处理，既能够适配显像管尾部的偏转线圈与高压包组件的安装空间，也能减少设备整体的视觉厚重感，同时后部壳体预留的散热格栅区域，刚好对应内部高压元件的发热集中区，保证长期开机状态下的热量自然散出，无需额外加装强制风冷组件，降低设备运行的噪音与故障点。

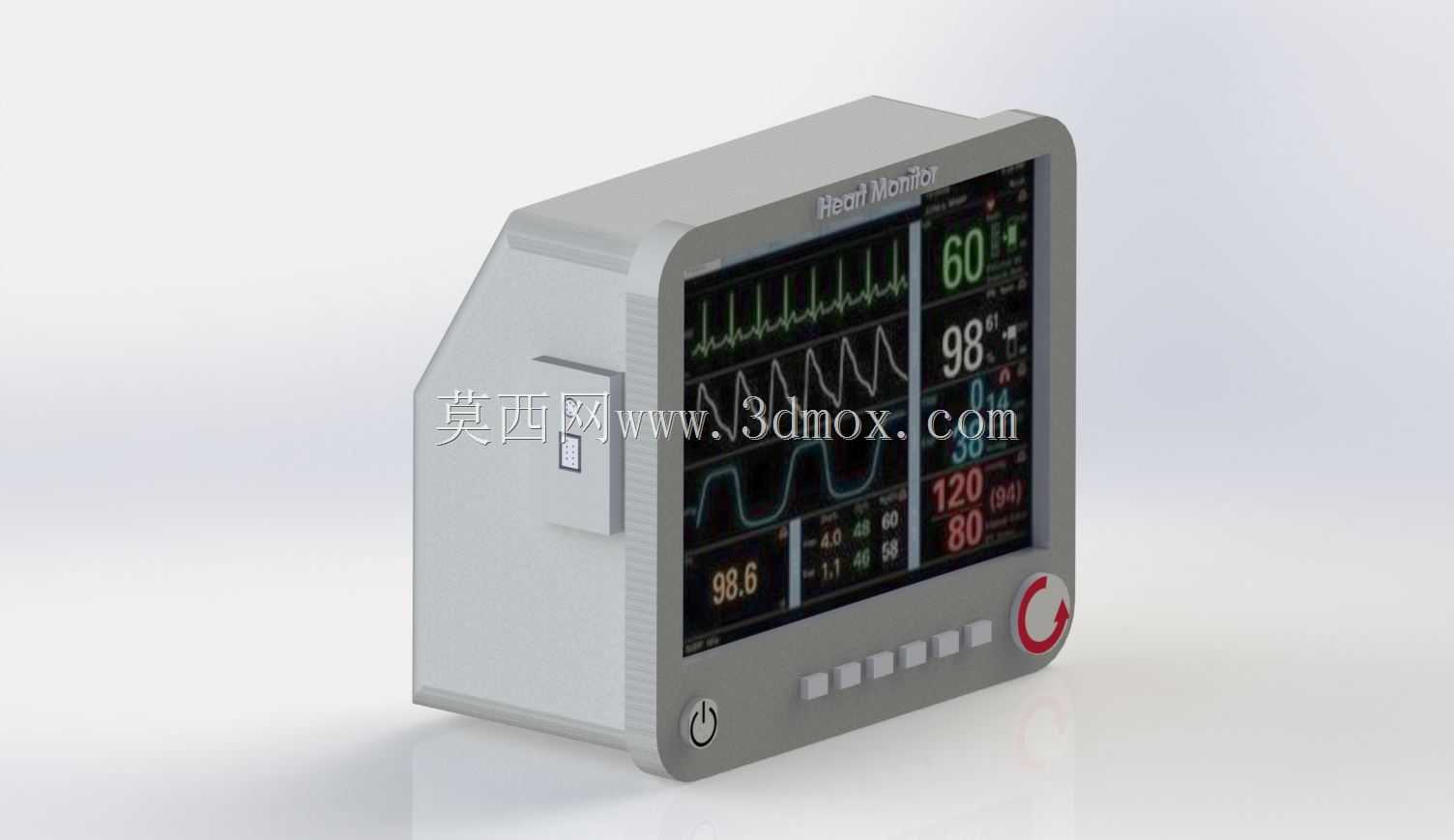

　　前面板的布局完全贴合临床操作的使用习惯，屏幕区域做了内凹的边框设计，能够减少环境光线在屏幕表面的反光，避免医护人员在不同光照条件下观察监护参数时出现眩光；屏幕下方的操作按键区采用等距排列的方形轻触按键，每个按键的凸起高度控制在3mm左右，既保证戴医用手套操作时的触感反馈，也不会因为按键凸起过高容易被误碰，按键两侧的圆形旋钮分别对应屏幕亮度调节与参数切换功能，旋钮表面做了防滑滚花处理，旋转阻尼设置在适中区间，单手即可完成调节操作，不需要额外施加过大的转动力矩。在安装边界的设计上，整机底部做了平整的支撑面，四个角位预留了橡胶脚垫的安装槽，放置在桌面或者设备台架上时能够提供足够的摩擦力，避免设备被意外拖拽滑落；整机的宽度控制在320mm左右，深度280mm，高度220mm，这个尺寸刚好适配老式病区床旁的标准设备台架预留空间，不会占用过多的床旁操作区域，同时壳体的边角全部做了R5的圆角处理，避免医护人员在床旁进行抢救操作时被尖锐边角磕碰。

　　从内部结构的设计思路来看，壳体采用前后壳分体卡扣加螺丝固定的方式，前壳集成屏幕安装位、按键PCB板的固定柱，后壳集成电源模块、显像管驱动板的安装卡槽，所有内部走线都预留了对应的走线槽与扎带固定位，避免内部线缆靠近显像管高压区域引发安全隐患；前壳的屏幕边框位置做了一圈屏蔽层的安装槽，能够加装金属屏蔽罩，减少CRT显像管工作时的电磁辐射对外围其他医用监护设备的干扰，同时也能避免外界电磁信号影响屏幕显示的稳定性。

　　这类显示终端的实际用途是对接床旁的生理参数采集模块，将心率、血氧、血压等实时监测数据以波形与数值的形式呈现在屏幕上，相比早期的指针式监护设备，CRT屏幕能够同时显示多道生理波形，方便医护人员直观判断患者的体征变化趋势，在当年的临床监护场景中，这类设备是病区监护室、普通病房重症床旁的核心监测显示设备。在结构细节的处理上，前面板的品牌标识区域做了下沉式的凹槽，方便标识铭牌的粘贴固定，不会因为长期擦拭导致标识脱落；壳体的壁厚控制在2.5mm，采用ABS工程塑料注塑成型，既保证壳体的结构强度，也能控制整机的重量，方便设备的挪动与转移；后壳的侧面预留了数据接口与电源接口的开孔，开孔位置做了外翻的加强边，避免插拔线缆时接口处的壳体出现开裂，同时接口的高度距离底部支撑面120mm，刚好适配台式放置时的线缆插拔角度，不需要将设备抬升就能完成线缆的连接与拆卸。
