家用充气床垫专用电动气泵结构设计

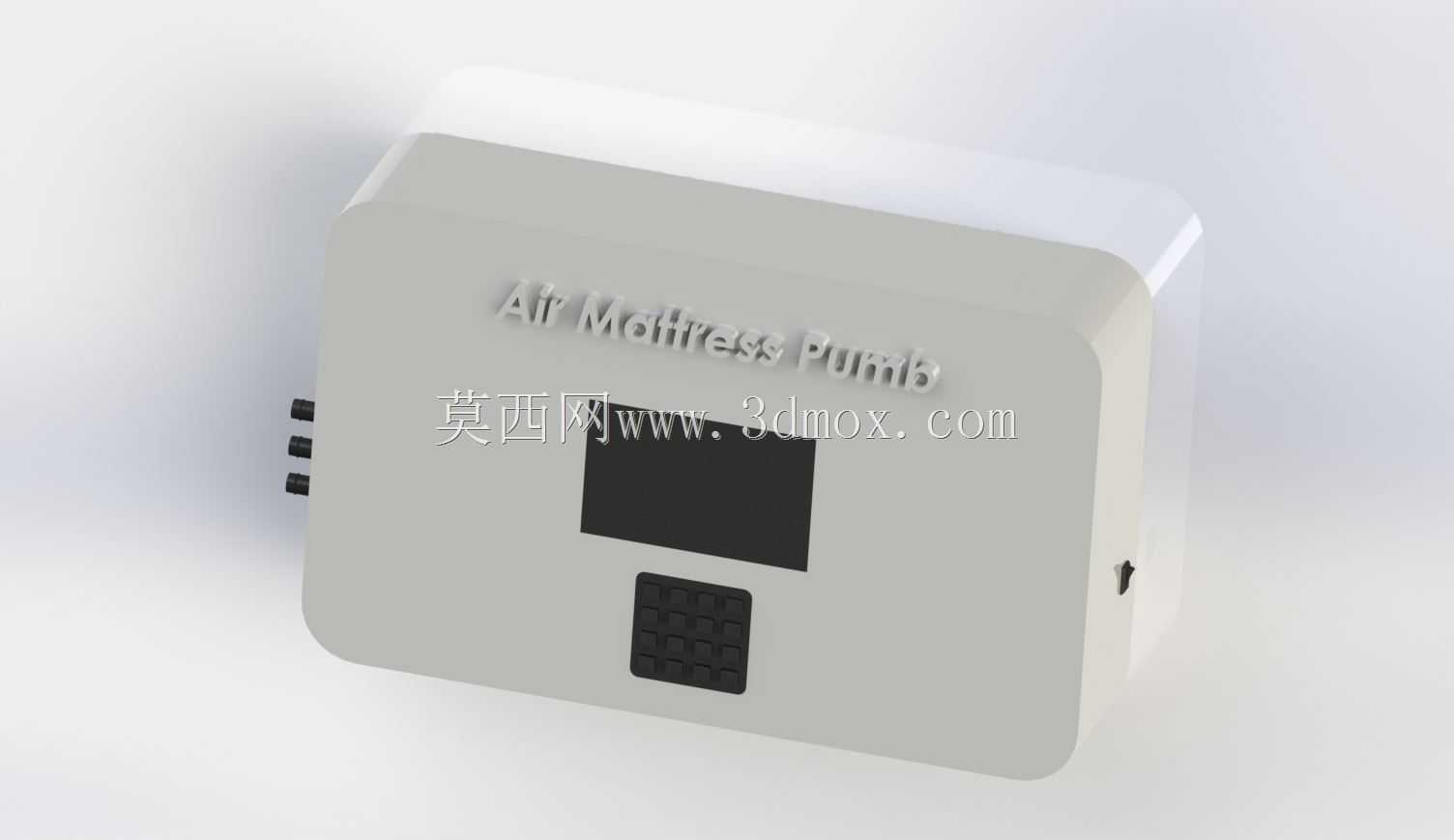

这款气泵的设计初衷是匹配家用充气床垫的快速充放气需求，在户外露营临时搭建睡眠场景、家庭临时来客增设卧床场景、租房群体简易家具配置场景中，都能适配绝大多数常规厚度的PVC植绒充气床垫使用，无需额外搭配转接头即可完成充放气操作。从功能特性来看，设备集成了充气与抽气双通路结构，正面设置的操作按键区域划分清晰，大尺寸按键即便在光线昏暗的露营环境下也能盲操作完成功能切换，正面预留的显示屏区域可实时显示充气过程中的气压数值，避免充气过度导致床垫接缝开裂，或是充气不足导致床垫支撑性不足影响使用体验。设备侧面设置的三个气嘴接口做了阶梯式尺寸设计，可兼容市面上绝大多数充气床垫的进气口尺寸，同时也能适配充气枕、充气沙发、充气游泳圈等小型充气产品的充气需求，拓展了设备的使用场景。

从设计思路层面来看，整体外壳采用圆角矩形的一体化注塑成型方案，所有边角都做了R5以上的圆角处理，避免日常挪动过程中尖锐边角划伤床垫面料或是磕碰使用者，外壳正面的标识区域采用凹陷式镭雕工艺，不会因为长期触摸摩擦导致标识磨损脱落。内部结构采用离心式气泵核心模组搭配降噪隔音棉的布局，将运行噪音控制在可接受范围内，避免夜间充气时影响周边人员休息，气泵模组的固定结构采用硅胶减震垫与外壳连接，减少运行过程中的震动传递，降低设备运行时的共振噪音。设备的进气与出气通路做了独立的防尘网设计，避免户外使用时沙尘、毛发进入泵体内部损坏叶轮结构，延长设备的使用寿命。

从外形尺寸与安装边界来看，整体设备的长宽高控制在150mm*120mm*80mm范围内，体积小巧可直接放入充气床垫的配套收纳袋中，不会额外增加收纳负担，设备底部设置了四个硅胶防滑脚垫，放置在床垫表面或是地面充气时不会因为震动产生位移，无需额外手扶固定即可完成整个充气过程。设备的供电接口设置在侧面靠下位置，避免充气过程中管路弯折遮挡接口，电源线采用可分离式设计，收纳时可将电源线单独收纳避免缠绕，接口处做了防呆设计，反插无法接入，避免使用者误操作损坏供电模块。在结构强度设计上，外壳采用ABS工程塑料材质，壁厚控制在2.5mm，既保证了整体结构强度，日常放置时被重物挤压不会出现外壳开裂的情况，又控制了整体重量，整机重量控制在500g以内，单手即可轻松拎取挪动。气路连接部位采用过盈配合搭配密封胶圈的设计，保证充放气过程中不会出现漏气情况，充气效率可达到每分钟200L以上，常规厚度的双人充气床垫可在2分钟内完成充气过程，抽气模式下可在3分钟内将床垫内部空气完全抽出，方便收纳折叠减少占用空间。设备的按键采用硅胶材质，按键行程设置为2mm，按压力度控制在5N左右，操作反馈清晰，长期按压不会出现按键卡顿或是失效的问题，按键与外壳之间的缝隙控制在0.3mm以内，避免灰尘、水渍进入设备内部造成电路故障。
