立式自动凝胶分配作业装置结构设计

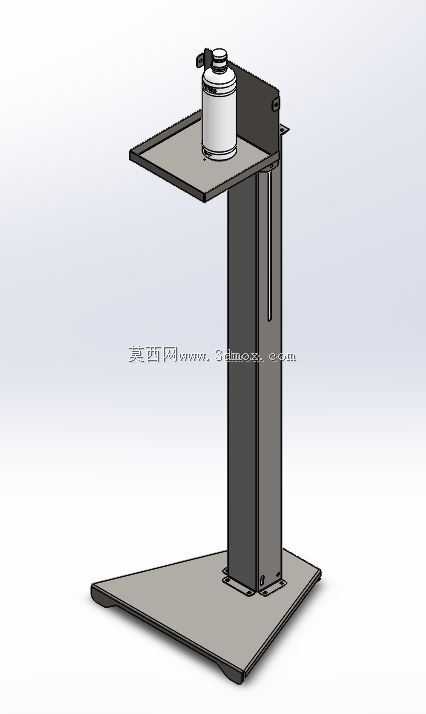

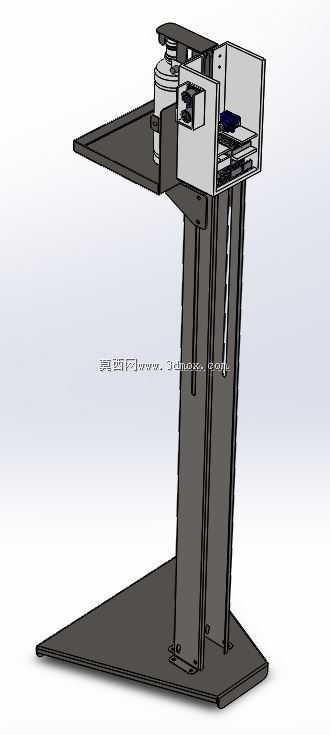

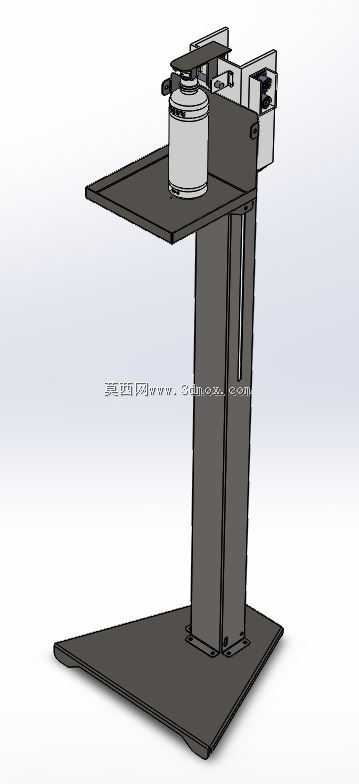

　　在实验室试剂分装、小型电子元器件涂覆、医用耗材凝胶涂布这类小剂量流体精准分配场景里，传统手动点胶或手持分配器的操作一致性差，长时间作业下操作人员手部疲劳会直接导致出料量偏差、涂布位置偏移，无法满足批量作业的精度要求，这款立式自动凝胶分配装置正是针对这类场景开发的专用作业设备。从结构布局来看，设备采用落地式单立柱支撑结构，底部为大尺寸切角式配重底座，底座边缘做了圆角过渡处理，放置在水平工作台面时无需额外打膨胀螺栓固定，依靠自身配重即可保证作业过程中无侧翻风险，底座的占地面积控制在0.12平方米以内，不会过多占用洁净工作台或实验室操作台的有效作业空间，适配多数常规实验台、小型装配工位的台面尺寸边界。

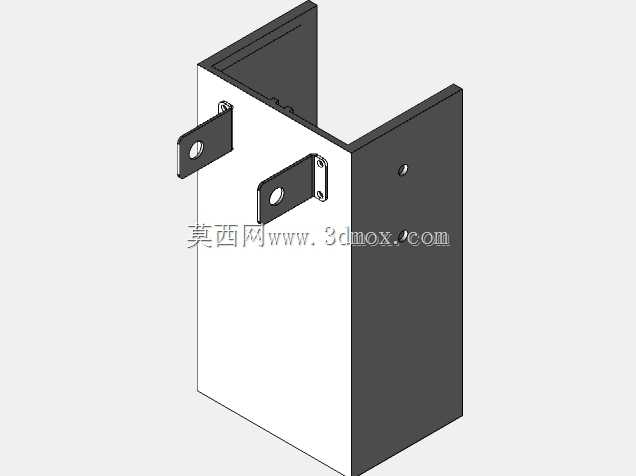

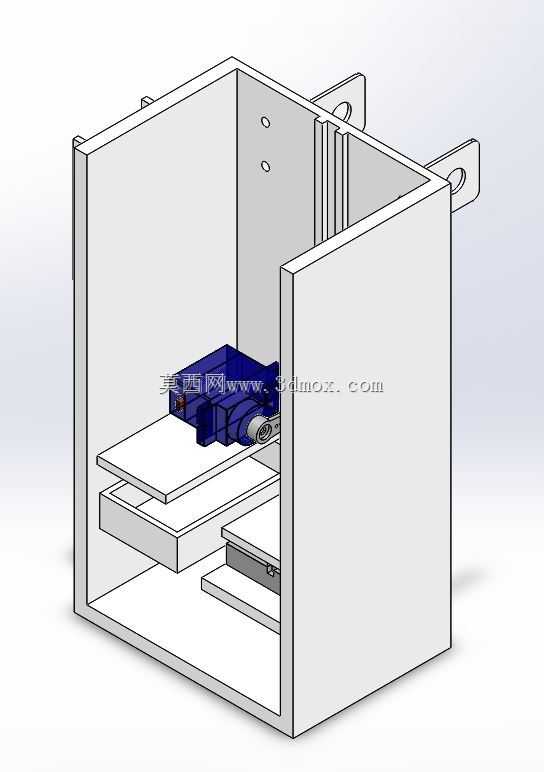

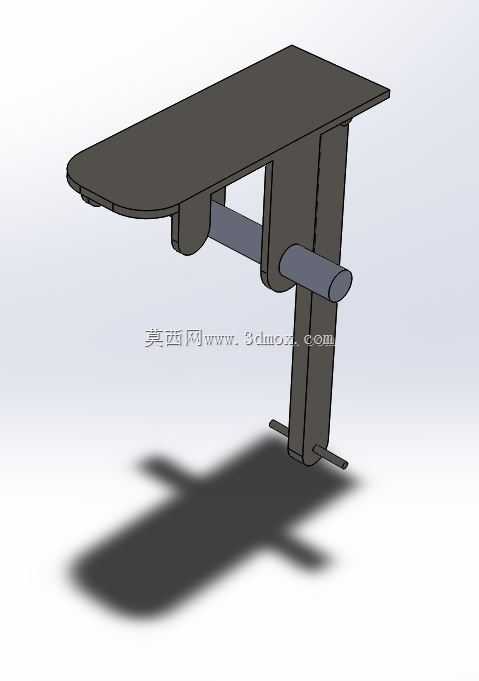

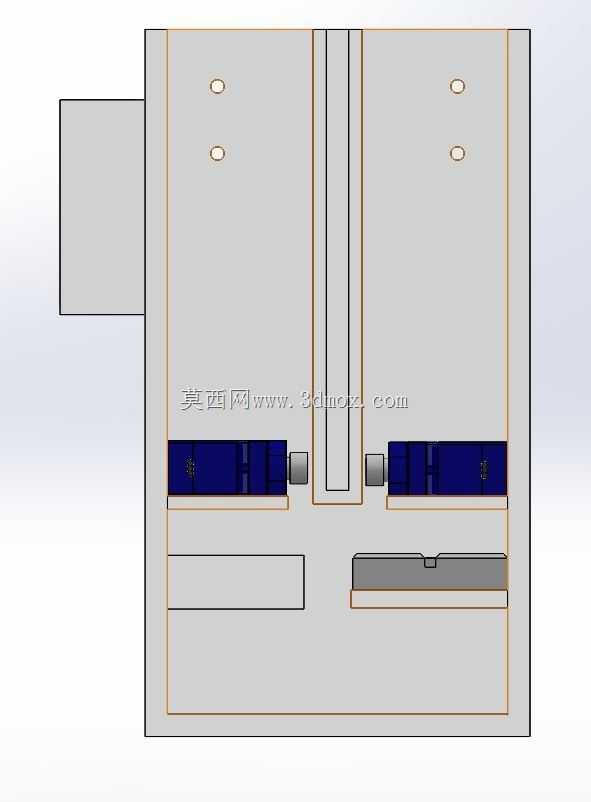

　　立柱采用矩形截面铝合金型材作为主体支撑，型材表面做阳极氧化处理，兼顾结构刚性与轻量化需求，立柱上预留了多组T型安装槽，用于固定上部的凝胶存储与出料模组，安装位置可沿立柱轴向做上下200mm范围的连续调节，适配不同高度的待加工工件、不同规格的凝胶容器安装需求，调节到位后通过侧面的快锁手柄即可完成固定，无需额外工具辅助，工位切换效率较高。上部的功能模组分为凝胶存储单元、出料控制单元与安装挂板三个部分，凝胶存储单元采用标准耐压针筒作为储料容器，针筒通过快拆卡箍固定在模组支架上，更换不同粘度的凝胶或补充物料时，只需扳动卡箍即可完成针筒拆卸，无需拆解整体管路，减少物料残留污染的风险。出料控制单元集成在储料针筒下方，通过气动或电动驱动方式控制针筒推杆的进给速度与进给行程，可实现0.05ml到5ml范围的定量出料控制，出料嘴位置可根据作业需求更换不同内径的针头，适配低粘度水剂凝胶到高粘度膏状凝胶的出料需求，避免出现拉丝、滴漏问题。设备前端设置了水平放置的工件托盘，托盘通过螺栓固定在立柱中部的安装座上，托盘表面做哑光防滑处理，待加工的工件可直接放置在托盘上完成定位，托盘的安装高度同样可沿立柱做调节，与出料嘴的垂直间距可根据工件高度灵活调整，保证出料嘴与工件表面的作业距离始终处于最优区间，减少凝胶飞溅或出料偏移问题。

　　从设计思路上，这款设备没有采用复杂的多轴运动结构，而是针对固定工位的单点点胶、分配作业需求做了功能简化，将所有调节功能集中在轴向高度调整上，既降低了设备的制造成本，也减少了多轴结构带来的调试、维护复杂度，对于作业位置固定、不需要复杂轨迹移动的凝胶分配场景，这种极简结构的可靠性远高于多轴自动化设备，日常维护仅需定期检查出料嘴是否堵塞、立柱调节滑轨是否润滑即可，不需要复杂的参数调试或校准作业。在实际应用中，这款设备可适配实验室琼脂糖凝胶分装、电子元器件导热凝胶点涂、医美耗材透明质酸凝胶定量灌装等多种场景，针对不同物料的特性，仅需更换对应规格的储料针筒与出料针头，调整推杆进给参数即可快速切换作业类型，无需对设备主体结构做任何改造。

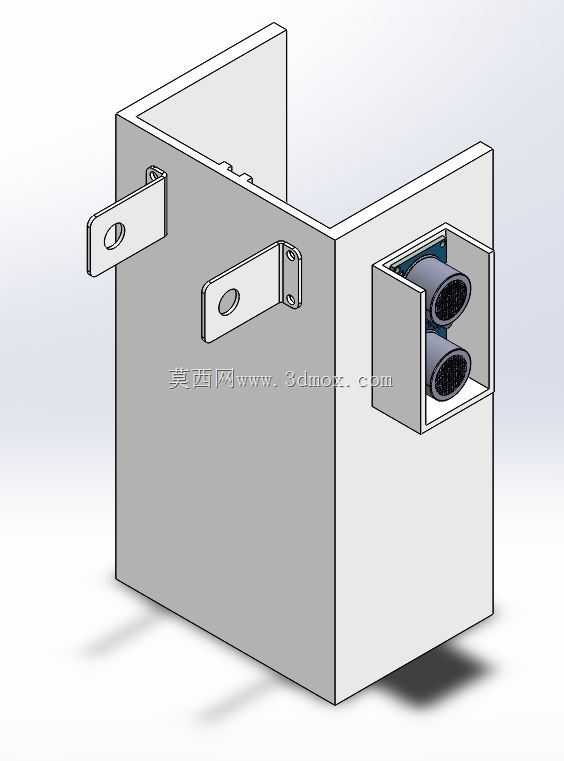

　　设备的安装边界要求较低，仅需放置在水平硬质台面上，周边预留100mm以上的操作空间即可完成上料、出料、换料等全部操作，不需要外接复杂的气源或电源线路，基础版本仅需220V民用供电即可运行，适配小型工作室、实验室、小微装配车间的场地条件。结构设计上充分考虑了洁净作业需求，所有与物料接触的部件均采用耐腐蚀的聚丙烯或304不锈钢材质，可使用常规医用酒精或中性清洁剂做表面擦拭消毒，不会出现锈蚀或材质溶出问题，满足医用、食品接触类物料的作业卫生要求。立柱侧面预留了传感器安装位，后续可根据需求加装物料到位检测传感器、出料量检测传感器，升级为半自动触发式作业模式，操作人员将工件放置到托盘指定位置后设备自动完成出料，进一步降低人工操作的干预度，提升作业一致性。
