多工位自动物料排序设备结构设计

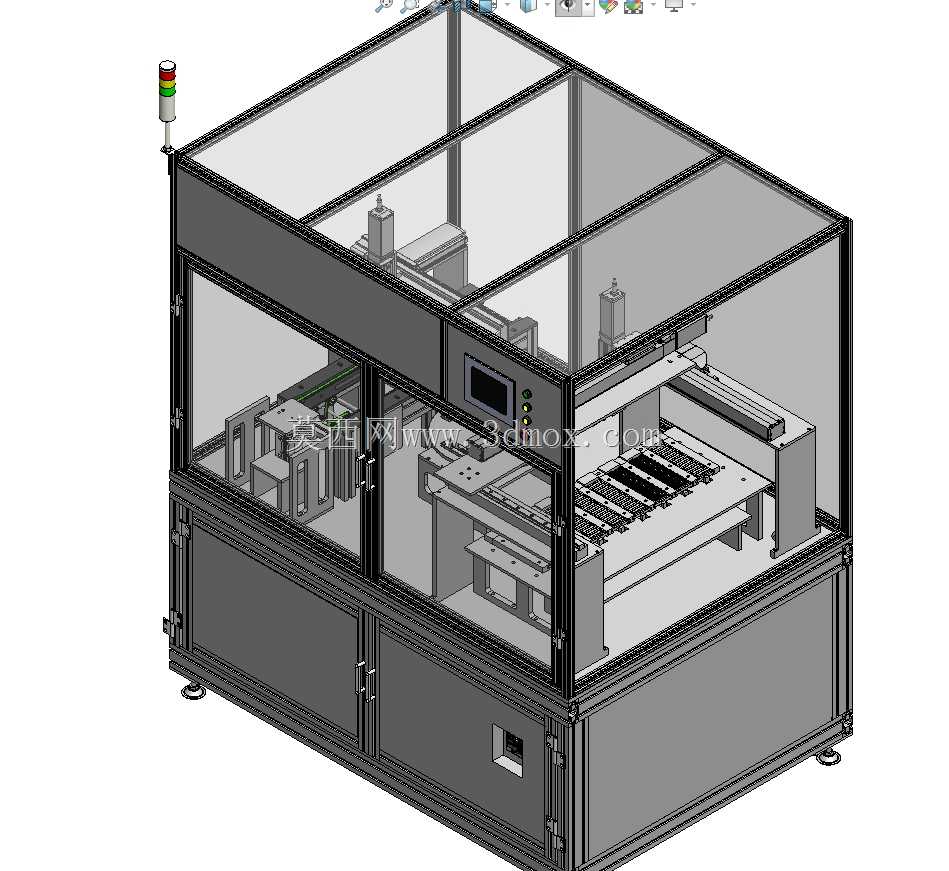

　　这套自动排序设备主要面向3C电子、小型五金零件的产线前段工序，解决散件来料无序、人工排序效率低、错漏率高的痛点，可直接对接上料振动盘与下游组装、检测工位，实现散件从杂乱状态到统一姿态、等距排布的全流程自动化处理，适配长度10-80mm、宽度5-30mm范围内的片状、块状小型零件，单工位排序节拍最高可达120件/分钟，能匹配多数中高速组装线的产能需求。设备整体采用铝型材搭建主体框架，底部为方管焊接的承重底座，安装面加工精度控制在0.1mm/m以内，底座下方配置可调脚杯与万向脚轮，既可以在安装时调整设备水平度，抵消地面不平整带来的机架形变，也方便产线布局调整时的短距离移位，设备整体占地尺寸约为1800mm×1200mm×1700mm，安装时需预留后侧600mm的维护空间，左右两侧各预留300mm的接驳空间，顶部三色警示灯突出机架顶面150mm，安装位置需避开厂房横梁、消防管线等障碍物。外罩采用铝型材框架搭配透明亚克力板与钣金门板的组合结构，透明防护板厚度为5mm，既可以完全隔离设备运动区域，避免操作人员误触运动部件造成安全事故，也能直观观察内部工位的运行状态，前侧设置双开检修门，配备安全门锁，门体打开时设备自动切断动力回路，仅保留控制系统供电，方便调试与故障排查，后侧钣金门板预留散热通风孔与电气走线口，强电、弱电走线槽分离布置，避免信号干扰。

　　设备内部核心功能区分为上料接驳位、视觉检测位、多工位搬运模组、排序料道、出料接驳位五个部分，上料接驳位可对接振动盘直振送料轨道，来料经过轨道初定位后进入视觉检测区，通过工业相机识别零件的姿态与位置，将坐标数据传输给XY两轴伺服搬运模组，模组末端配备定制真空吸嘴或夹爪，根据识别结果抓取零件，调整角度后精准放置到排序料道的定位槽内，料道采用伺服驱动的步进式输送结构，每放满一组设定数量的零件后，料道向前移动一个工位，将排序完成的整组零件输送到出料接驳位，等待下游设备取料。

　　设计过程中优先考虑了设备的通用性与换型便捷性，搬运模组的吸嘴安装板采用快拆结构，料道的定位槽设计为可更换镶件，更换不同产品时仅需更换对应镶件与吸嘴，在触摸屏内调用对应产品参数即可完成换型，单批次换型时间可控制在15分钟以内，无需对设备主体结构进行拆解调整。传动部分全部采用密封式直线导轨与滚珠丝杆，配合伺服电机驱动，重复定位精度可达±0.02mm，能满足小型精密零件的排序定位要求，所有运动部件的行程两端都设置硬限位与软限位双重保护，避免超程运行造成设备损坏。

　　电气控制元件全部集成在底座内部的电气安装板上，PLC、伺服驱动器、继电器等元件布局预留足够的散热空间，接线端子按功能分区标识，方便后期维护排查故障，操作面板设置在设备前侧右上方，配备触摸屏与实体操作按钮，可直接在面板上调整运行参数、切换手动/自动模式、查看设备运行状态。设备顶部安装的三色警示灯分别对应运行、待机、故障三种状态，故障状态下同时触发蜂鸣器提醒现场操作人员，设备底部设置接屑盘，可收集零件搬运过程中掉落的碎屑与灰尘，定期抽出清理即可，降低日常维护的工作量。在结构强度校核阶段，针对搬运模组的横梁进行了挠度仿真，在最大负载工况下横梁形变量小于0.03mm，不会影响末端定位精度，机架整体经过时效处理，消除焊接应力，避免长期使用后出现结构变形，所有钣金件表面都经过喷塑处理，铝型材表面做阳极氧化，具备良好的防锈耐磨性能，适配车间多尘、有少量切削液挥发的生产环境。
