犬用前交叉韧带康复固定支具结构

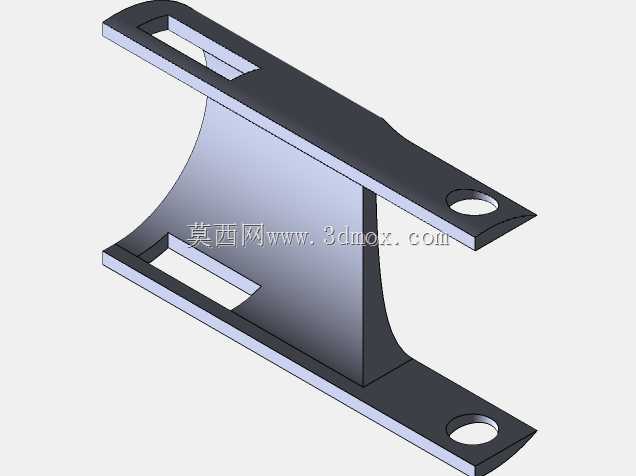

　　在伴侣动物临床康复领域，犬类前交叉韧带损伤是高发运动损伤类型，传统处置方案要么依赖外科手术重建韧带，存在麻醉风险、术后感染概率与较长康复周期，要么采用定制化石膏固定，存在重量大、透气性差、无法适配康复阶段关节活动度调整的痛点，这款支具的设计初衷就是填补非手术康复方案的结构空白，为中小型到中大型犬的ACL损伤提供稳定的外部力学支撑。从结构设计逻辑来看，支具主体采用一体化弯折的承力板结构，主体曲面完全贴合犬类前肢后侧的生理弧度，避免佩戴时出现局部应力集中压伤皮肤的问题，上下两端延伸出的固定带穿槽采用长圆孔设计，可根据犬只腿围、毛发厚度调整绑带的穿装位置与张紧度，无需额外定制模具就能适配不同体型的犬只，大幅降低了康复辅具的适配成本。

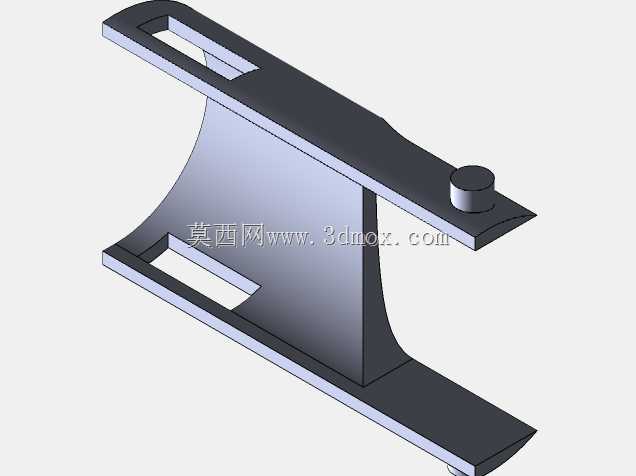

　　支具侧面设置的圆柱定位凸台，是用于卡装绑带限位卡扣的结构，能够避免犬只活动过程中绑带出现滑移错位，保证支撑力始终作用在正确的关节位置，不会因为跑动、跳跃的动作导致支具偏移失去固定效果。从力学支撑角度考量，支具的承力曲面做了变厚度处理，靠近关节位置的板材厚度更大，能够提供足够的抗弯折刚度，限制关节的异常内翻、外翻与过度屈伸动作，为损伤的前交叉韧带提供稳定的力学环境保护，避免二次牵拉损伤；而靠近上下固定端的位置厚度适当减薄，在保证结构强度的前提下降低整体重量，减少犬只佩戴时的异物感与负重感，提升长期佩戴的依从性。

　　在安装边界设计上，支具整体采用对称式结构布局，无需区分左右肢，通过调整绑带的缠绕方式就能适配左前肢或右前肢的固定需求，上下固定段的长度经过反复优化，固定范围覆盖关节上下足够的骨骼段，避免短固定端导致的支具杠杆力压伤骨骼凸起位置，同时预留了足够的绑带调节余量，既可以在损伤急性期调紧绑带实现强固定，限制关节活动度为韧带愈合提供稳定环境，也能在康复后期适当调松绑带，允许关节在安全范围内进行小幅度活动，避免长期固定导致的肌肉萎缩与关节僵硬。

　　不同于人用康复支具的设计逻辑，犬类无法主动配合辅具佩戴，因此整个支体外表面没有突出的尖锐棱角，所有边缘都做了大圆角钝化处理，避免犬只啃咬或者活动过程中剐蹭家具、划伤自身皮肤，结构上没有多余的零散小零件，所有连接结构都与主体一体化成型，防止零件脱落被犬只误食的风险。实际临床应用场景中，这款支具既可以用于前交叉韧带部分损伤的保守治疗，通过外部支撑分担韧带承受的拉力，让损伤的韧带在低应力环境下自行愈合，也可以用于韧带重建手术后的康复期固定，替代传统石膏实现可穿戴、可调节的外固定，方便康复过程中检查皮肤状态、进行药敷与理疗操作，主人无需专业医护指导就能完成支具的穿戴与松紧调整，大幅降低了康复期的护理难度。结构建模过程中，重点校核了支具在犬只奔跑落地瞬间的冲击载荷，确保主体结构在3倍体重的冲击载荷下不会出现塑性变形，同时反复调整曲面的弧度参数，让支具与犬肢的贴合面积达到最大，降低局部压强，避免长期佩戴出现压疮，长圆孔的长度设计覆盖了常见犬种的腿围范围，从十几斤的小型犬到六七十斤的中大型犬都能通过调整绑带位置实现可靠固定，无需针对不同犬种单独开模，有效控制了生产制造成本。
