气动驱动仿生机械足行走执行结构

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1095271
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构
  • 气动驱动仿生机械足行走执行结构

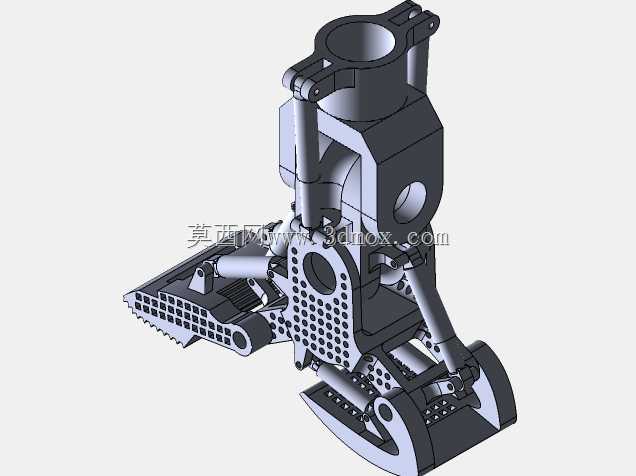

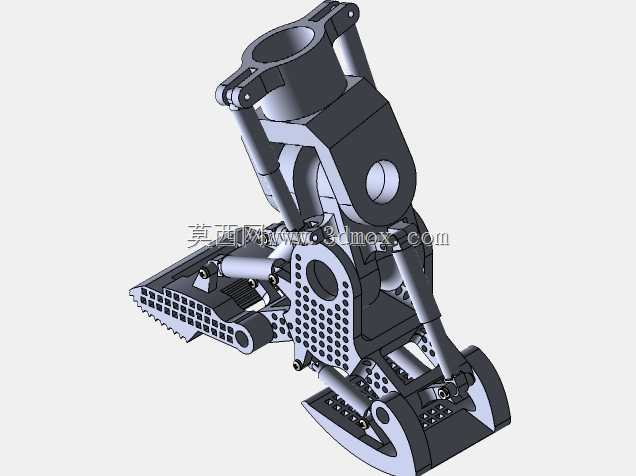

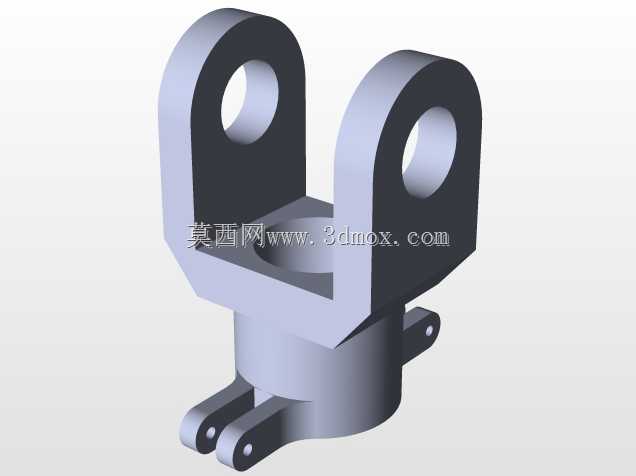

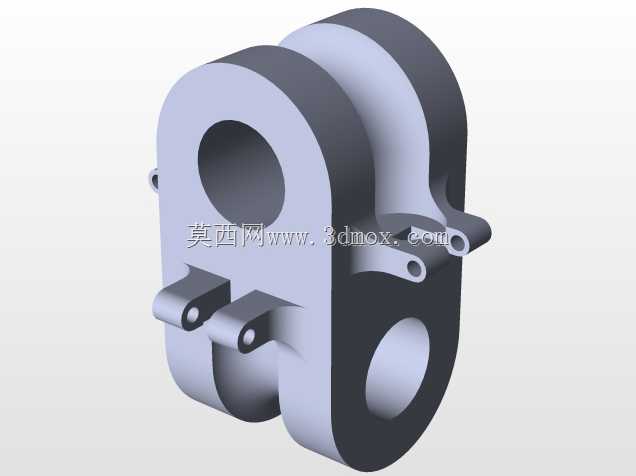

  这款气动机械足的设计,最初是针对足式移动平台在非结构化路面的通行需求展开的,区别于轮式、履带式移动结构,足式结构对碎石路面、台阶、沟壑的适配性更强,在特种巡检、灾后现场作业、山地运输设备的末端执行结构选型中,这类仿生机械足的落地占比正在逐年提升。从结构布局来看,整体采用多连杆铰接的承载框架,上部的筒状安装接口用于对接腿部的摆动驱动单元,接口处做了加厚的法兰边设计,预留的两组铰接销孔可以匹配不同摆角范围的腿部驱动模块,安装边界上,上部接口的同轴度公差控制在0.02mm以内,保证与上部驱动轴装配后不会出现偏载磨损。

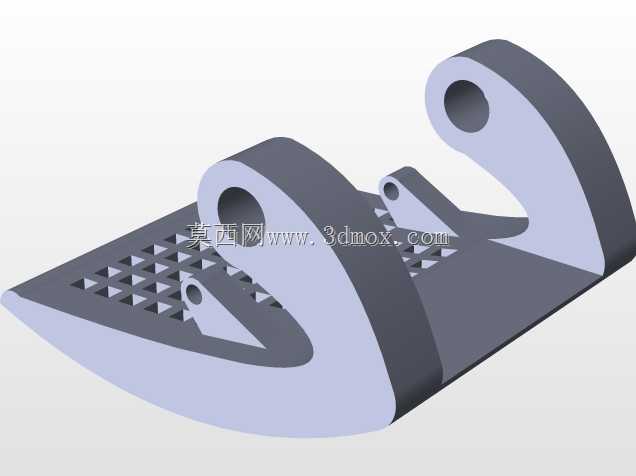

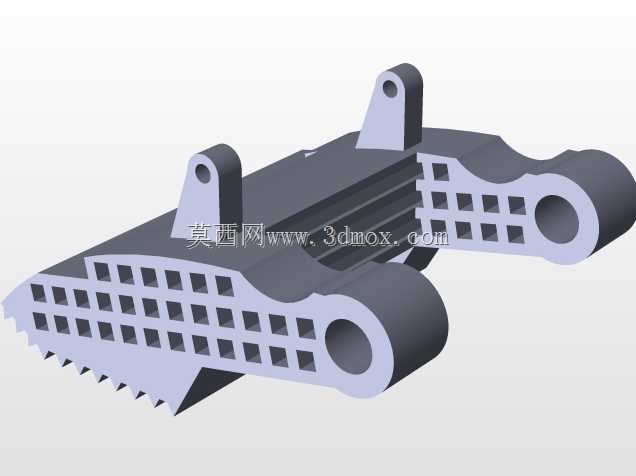

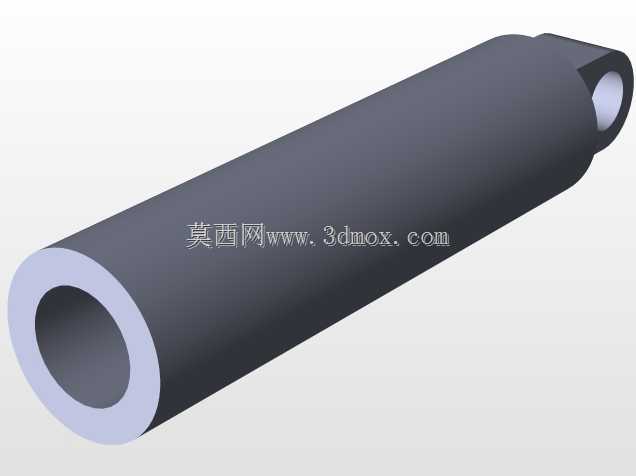

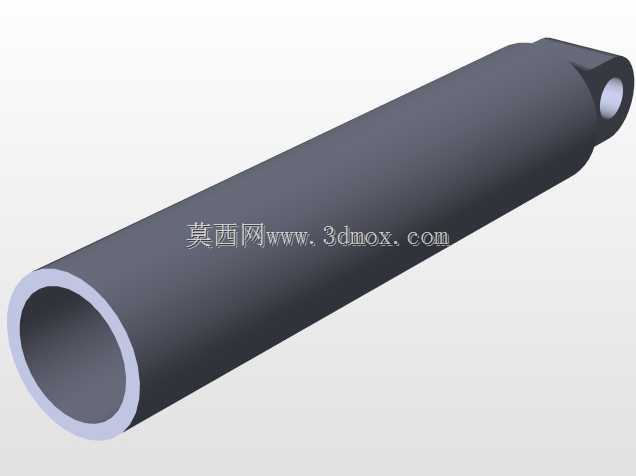

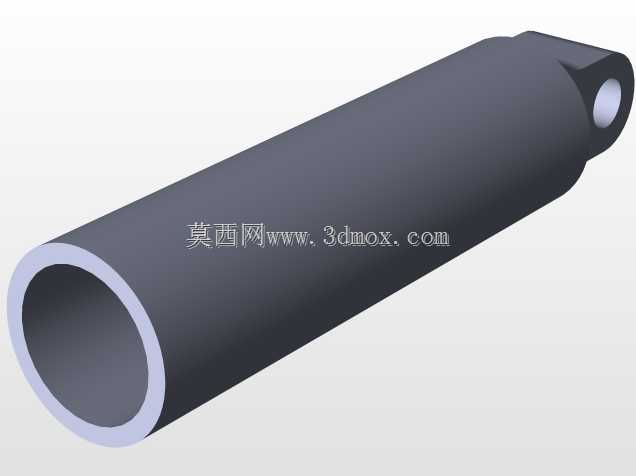

  足端的接触面板做了分区设计,前端的齿状凸起用于在硬质光滑路面提供足够的抓附摩擦力,中部的密集通孔一方面是为了降低整体结构自重,另一方面可以在泥泞、浮土路面行走时减少积泥附着,避免足端重量累积影响步态控制精度,后侧的弧形支撑边则是在足端落地缓冲阶段提供更大的支撑接触面积,降低单位面积的接地压强,防止在松软路面出现足端下陷的问题。驱动逻辑上采用气动推杆作为核心动力源,三组分布式的气动推杆分别对应足端的跖屈、背伸以及侧向微调动作,每处推杆的铰接点都做了自润滑衬套的安装位,预留的衬套壁厚为2mm,适配常规的铜基石墨自润滑衬套规格,不需要额外设计润滑管路,能减少后期维护的工作量。

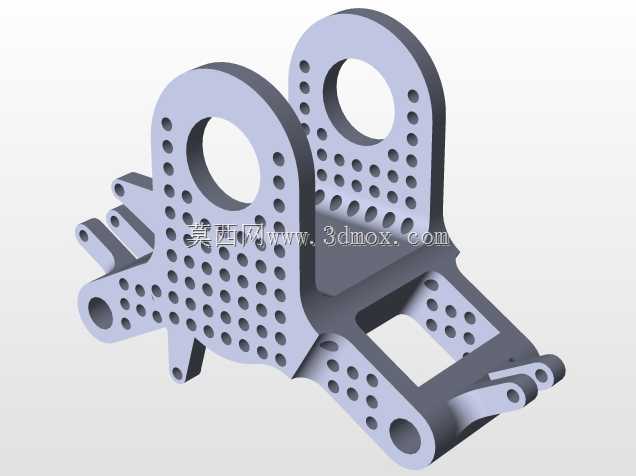

  结构强度校核阶段,针对单足120kg的额定承载需求,所有铰接部位的销钉都采用了阶梯轴设计,避免剪切力直接作用在连杆的母材上,连杆的壁厚根据受力仿真结果做了差异化处理,主承载连杆的壁厚为4mm,辅助定位连杆的壁厚为2.5mm,在保证整体强度满足1.5倍过载测试要求的前提下,尽可能压缩整体结构重量。安装尺寸方面,机械足完全收拢状态下的总高度为185mm,足端最大展开宽度为120mm,侧向摆动的最大角度为15度,跖屈背伸的总活动行程为45度,能够适配常规中小型足式机器人的腿部安装空间,不需要对原有腿部结构做大幅度修改就可以完成替换。

  在实际工况适配中,这款机械足的气动驱动响应速度可以达到0.2s每动作周期,能够配合步态控制系统完成快走、慢走、跨越障碍等不同动作模式,足端面板的可拆卸设计也方便根据不同的作业场景更换不同材质的接触垫,比如在室内光滑地坪作业时可以更换橡胶垫,在野外碎石路面作业时可以更换硬质合金齿面垫。设计过程中特意规避了复杂的内置传动齿轮结构,所有传动都通过连杆和铰接点完成,一方面减少了传动环节的能量损耗,另一方面也降低了异物进入传动结构造成卡滞的概率,即使在多粉尘的作业环境下,只需要定期清理铰接点的积尘就可以保证正常运转,不需要复杂的密封结构设计。
