四缸发动机活塞组件结构设计方案

项目分类:发动机 发布时间:2025-12-18 ID:1095262
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案
  • 四缸发动机活塞组件结构设计方案

在车用内燃机、小型工程机械动力单元的开发流程中,活塞作为曲柄连杆机构的核心往复运动部件,其结构合理性直接决定了整机的动力输出效率、运行可靠性与服役寿命。这套四缸发动机活塞的结构设计,完全围绕往复式内燃机的实际工况需求展开,从尺寸链校核到局部结构优化,均贴合量产发动机的装配与使用要求。

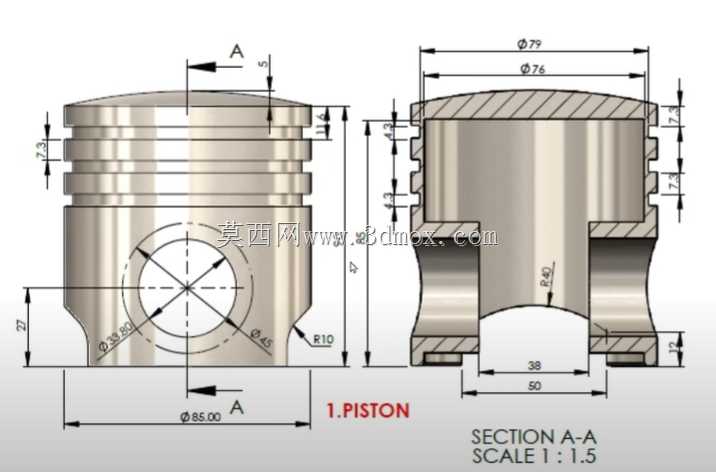

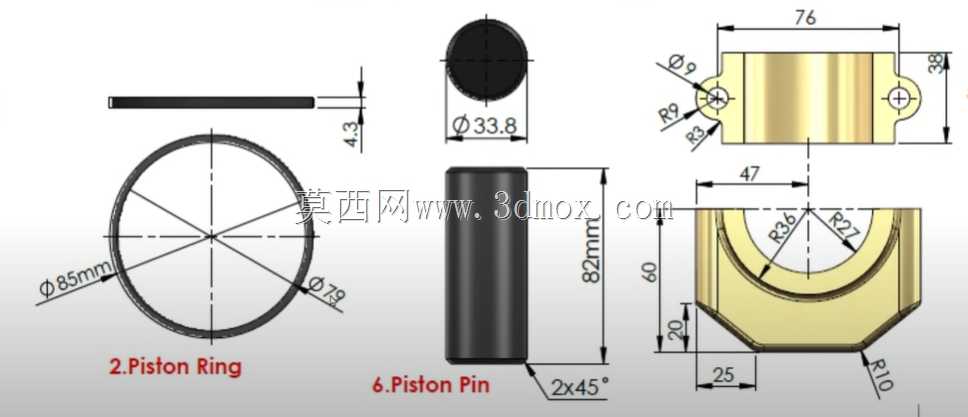

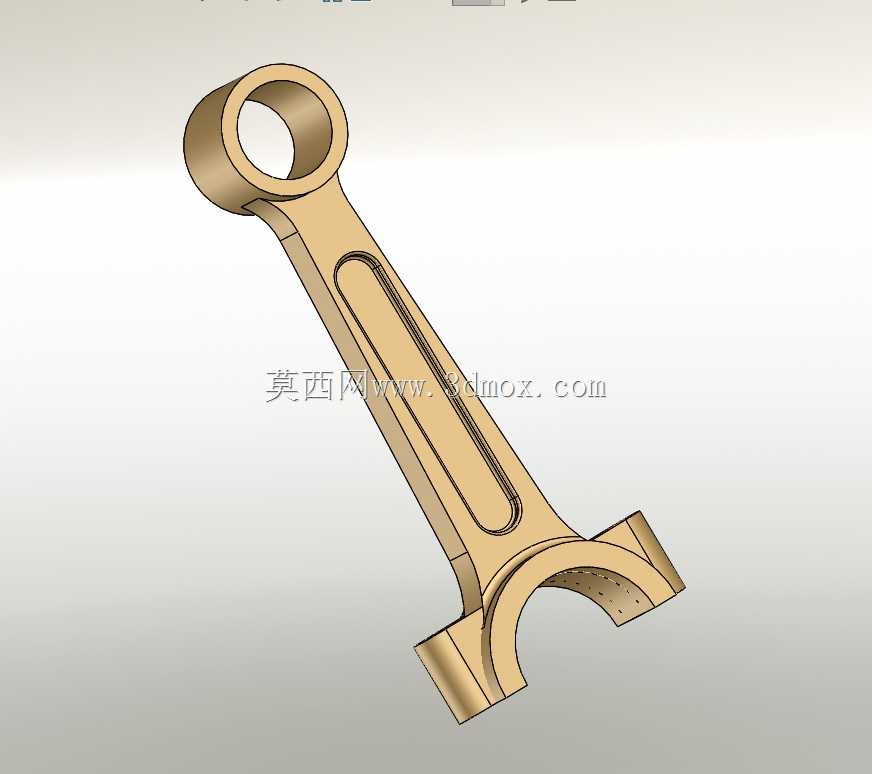

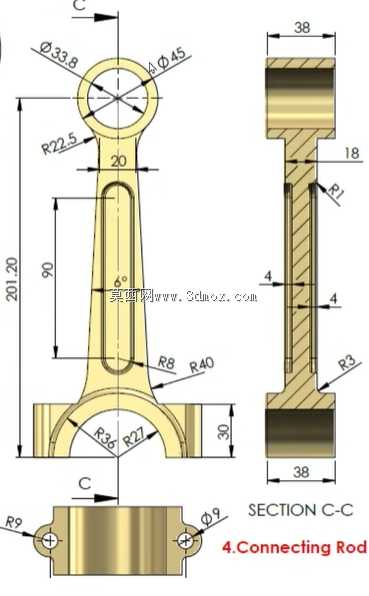

从安装边界尺寸来看,活塞总直径为85mm,顶部燃烧室区域直径79mm,头部环带区域直径76mm,整体高度方向的尺寸经过反复校核:顶部到活塞销孔中心的距离、裙部的导向长度,都严格匹配对应缸径的四缸发动机缸体、连杆的装配空间,活塞销孔的中心距、销孔直径与连杆小头的衬套尺寸完全适配,裙部底部的R10圆角、销孔位置的R5圆角,都是为了避免装配过程中与缸体下部、连杆大头运动轨迹发生干涉,同时预留了足够的热膨胀间隙,防止发动机热机状态下出现拉缸故障。

设计过程中优先考虑了活塞的实际功能实现:头部设置的多道环槽,分别用于安装气环与油环,气环负责密封燃烧室的高压燃气,避免压缩与做功行程的燃气下窜,油环则负责刮除缸壁上多余的润滑油,防止机油进入燃烧室参与燃烧造成积碳。环槽的位置、宽度与深度都经过公差匹配,保证活塞环安装后具备合适的侧隙与背隙,既能随活塞往复运动灵活张缩,又不会出现环卡滞、密封失效的问题。活塞顶部的轮廓造型匹配四缸发动机的燃烧室设计,能够在压缩行程末端形成合理的挤流效果,优化油气混合效率,提升燃烧充分性。

活塞裙部的型线设计采用了中凸变椭圆的工程方案,冷态下裙部与缸壁的接触区域经过特意优化,工作状态下受热膨胀后能保证裙部与缸壁均匀贴合,既起到往复运动的导向作用,又能将活塞受到的侧压力均匀传递到缸壁,避免局部应力集中造成的裙部磨损、拉缸问题。销孔位置的偏心设计经过运动学仿真验证,能够有效降低活塞经过上下止点时的换向敲击力,降低发动机运行的机械噪声,提升整机NVH表现。

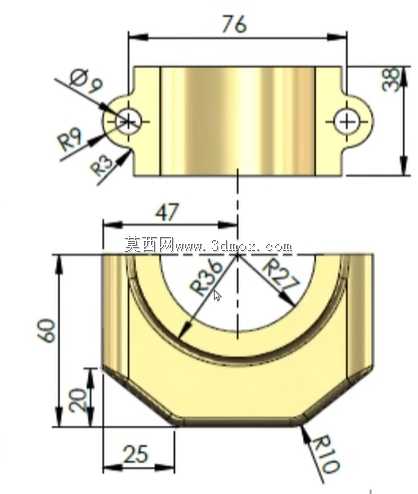

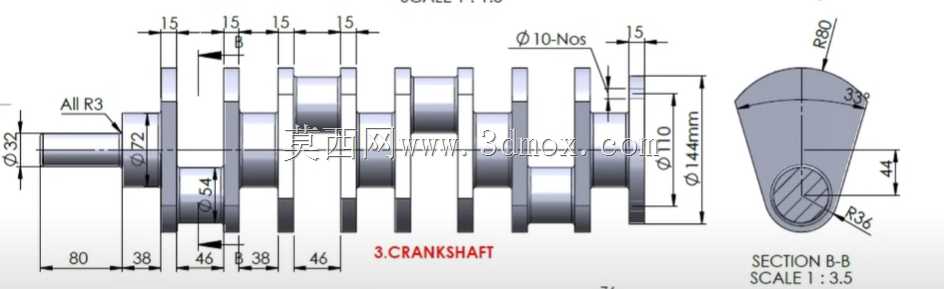

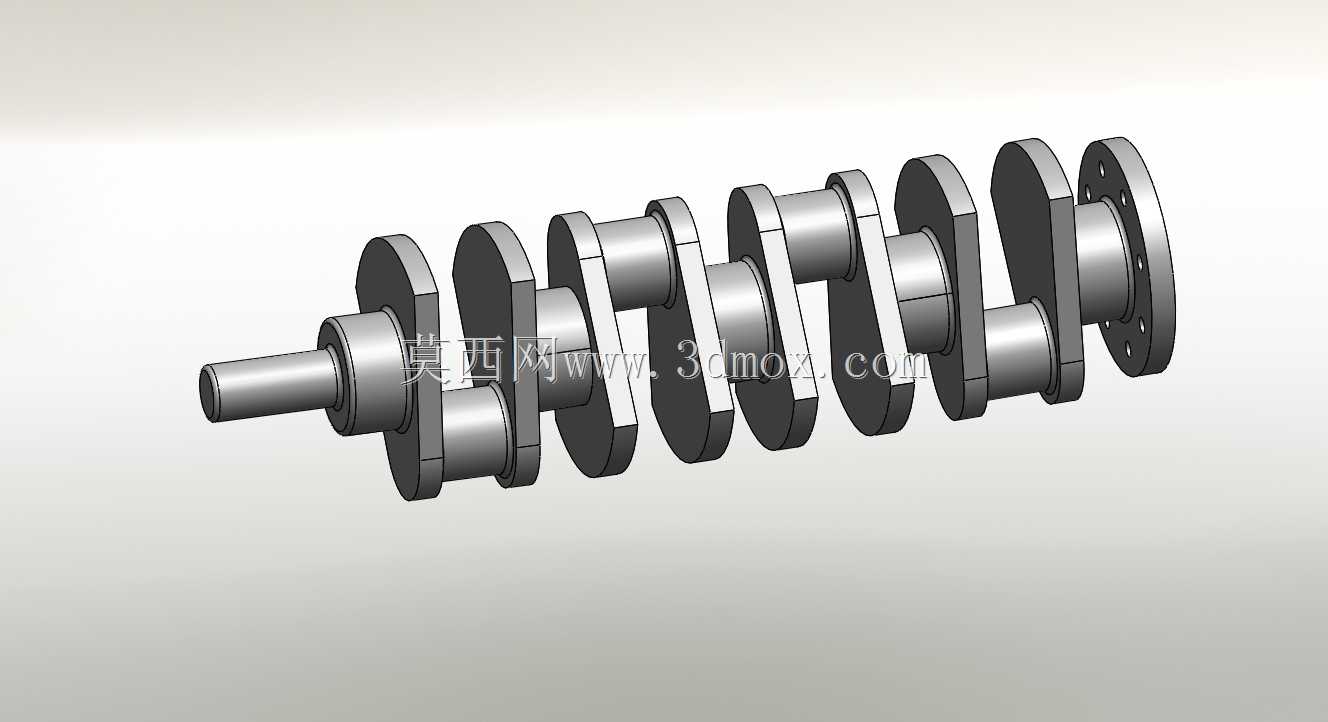

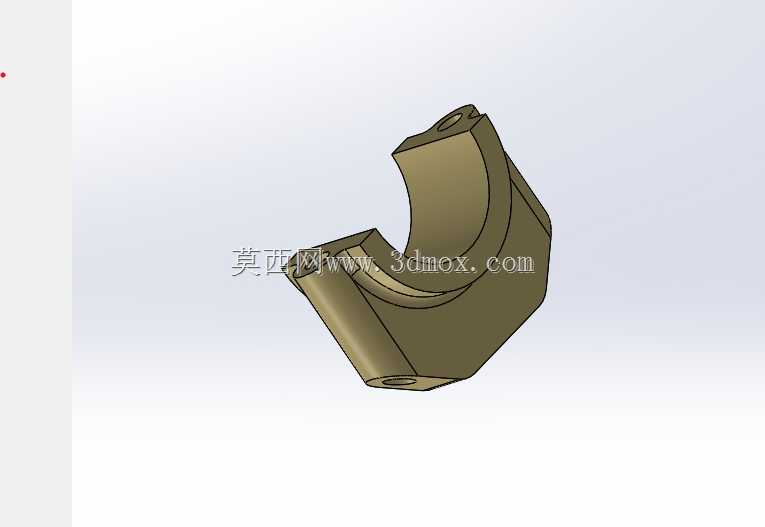

从结构强度层面考虑,活塞内部的加强筋布局从销孔位置向头部、裙部辐射,能够承受做功行程中燃气爆发产生的高压冲击,同时在活塞头部与裙部之间设置了合理的隔热槽,减少燃烧室的热量向裙部、活塞销传递,控制活塞整体的热变形量,避免高温下材料强度下降带来的结构失效。裙部底部的让位结构,完全匹配曲轴连杆轴颈的运动轨迹,在活塞运行到下止点时,不会与运动中的连杆、曲轴平衡块发生碰撞,保证曲柄连杆机构的运动自由度。

这套活塞结构可直接适配1.5-2.0L排量的自然吸气四缸汽油机,也可经过局部材料与尺寸调整后用于小排量柴油机的开发,在教学实训场景中,也可作为内燃机结构讲解、三维建模教学的典型案例,帮助从业者理解往复式发动机核心部件的设计逻辑、尺寸配合要求与工况适配思路。建模过程中所有特征都遵循机械设计的公差配合原则,各部位的圆角、倒角都符合机加工工艺要求,不存在无法加工的尖锐结构与倒扣特征,可直接用于后续的工程图输出、仿真分析与样机试制环节。
