V型发动机活塞连杆组件结构设计

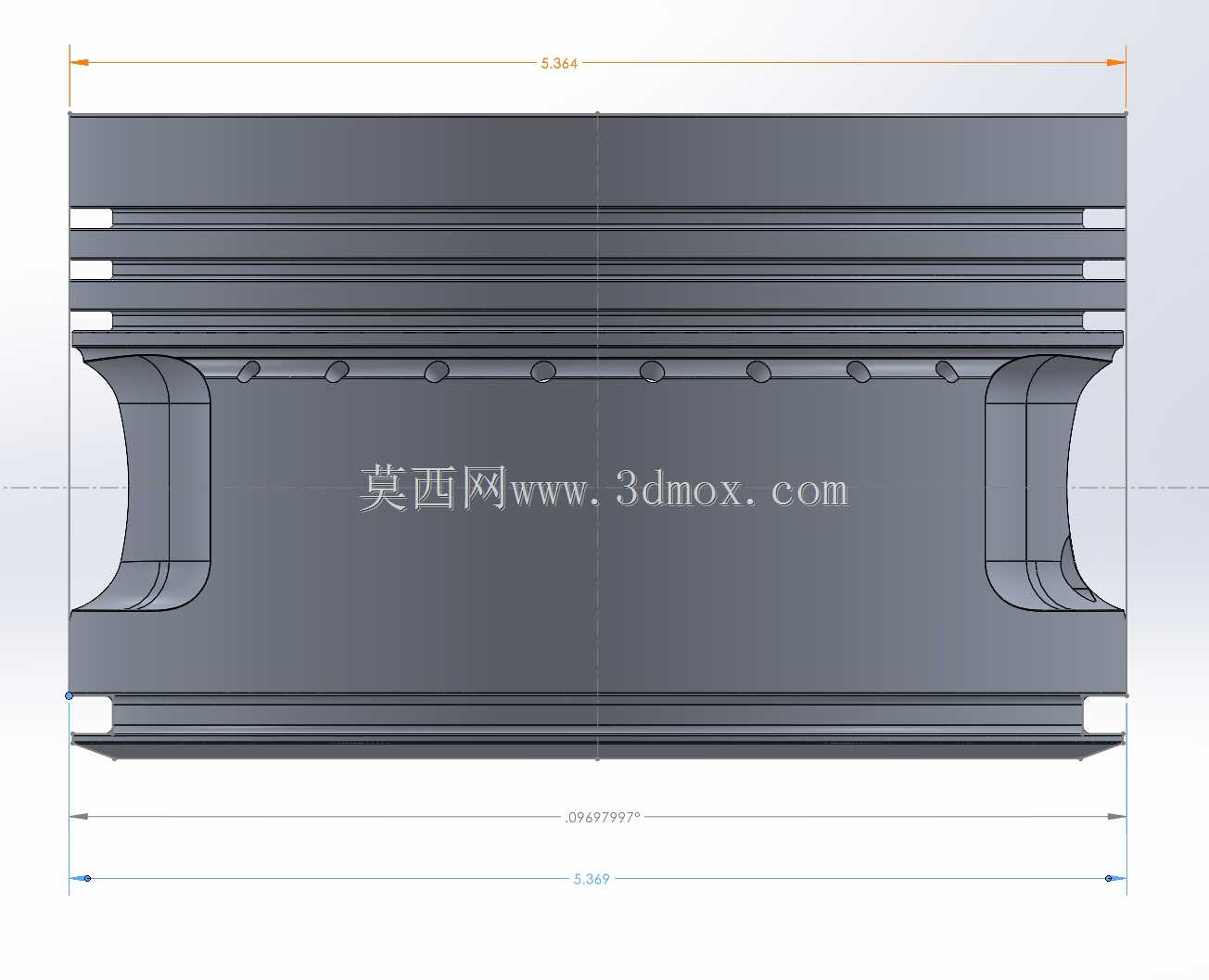

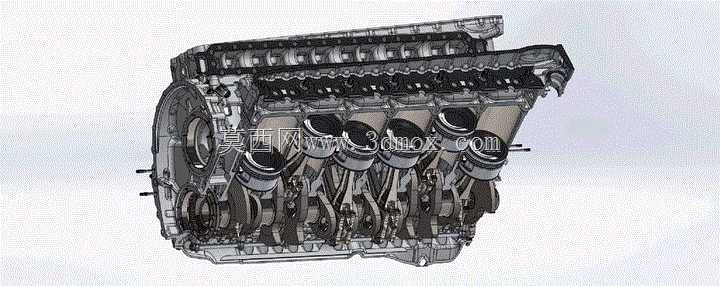

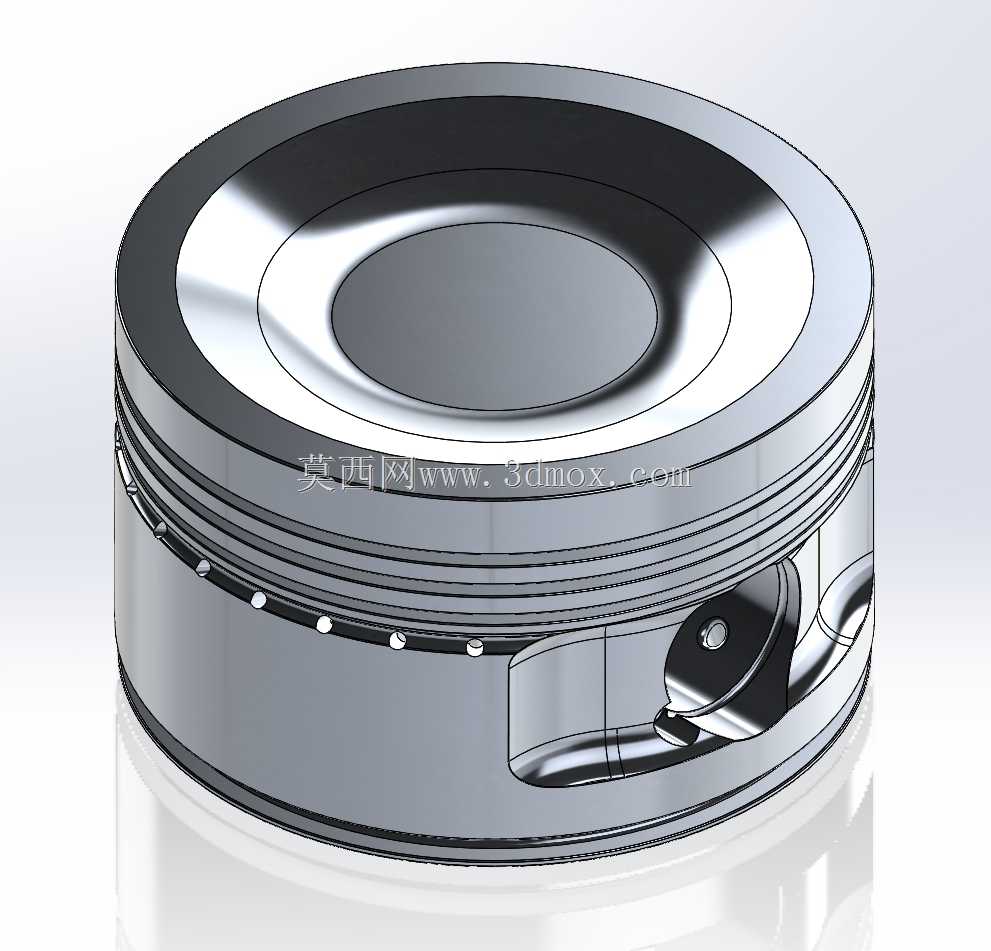

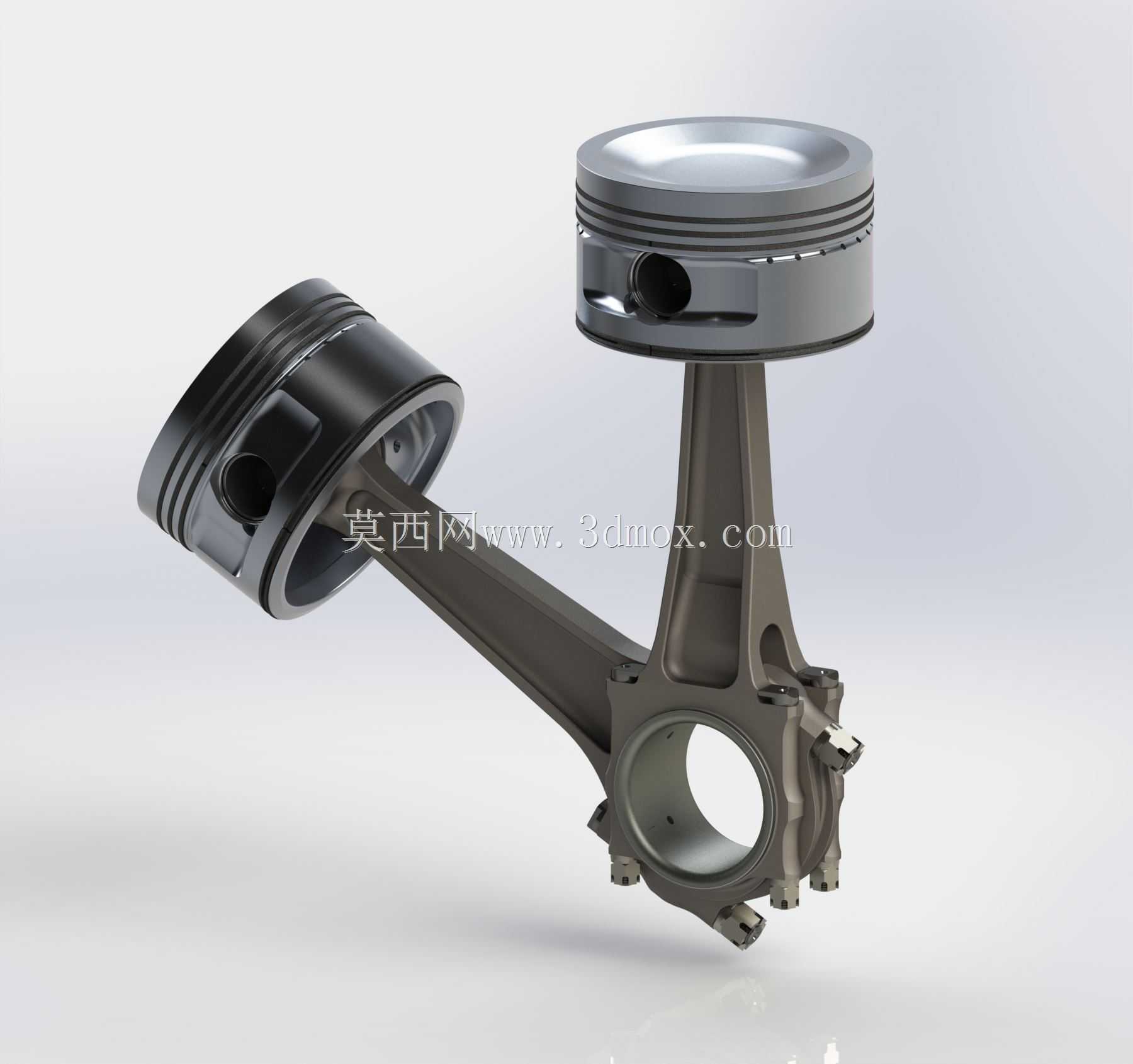

　　这套活塞连杆组件是V型内燃机核心运动部件，直接参与发动机做功循环的能量转换过程，在车用动力、小型航空动力、通用机械动力场景中都有同结构的成熟应用。从实际工况出发，活塞头部采用平顶凹坑设计，既可以匹配燃烧室的挤流形状优化油气混合效率，又能在压缩行程末端引导气流形成稳定涡流，提升燃烧充分性；头部环槽位置预留了三道环的安装空间，两道气环负责密封燃烧室高压燃气，一道油环负责刮除缸壁多余润滑油，环槽的轴向间隙经过匹配设计，既避免热膨胀后环卡滞，又能防止间隙过大导致泵油过量。

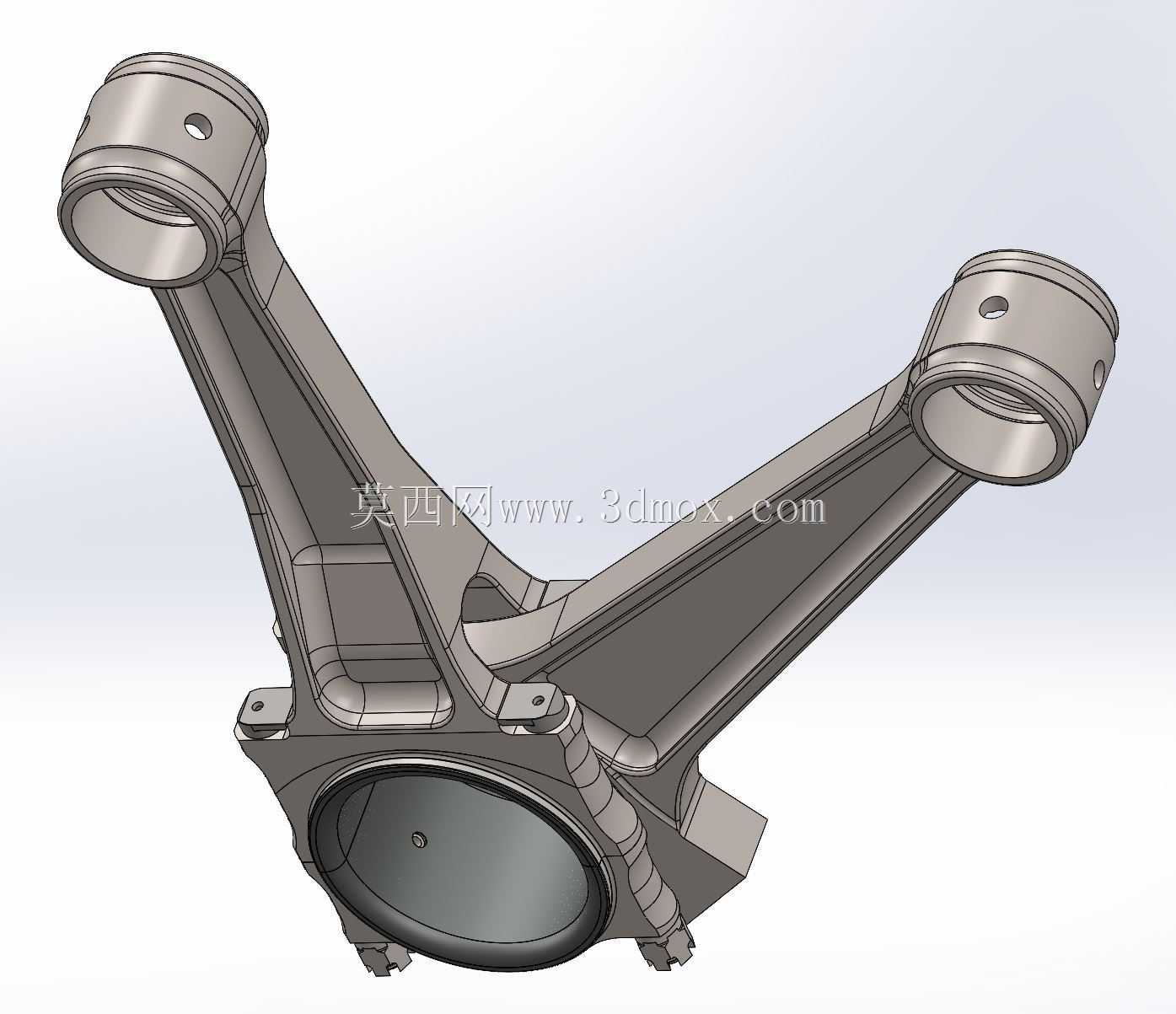

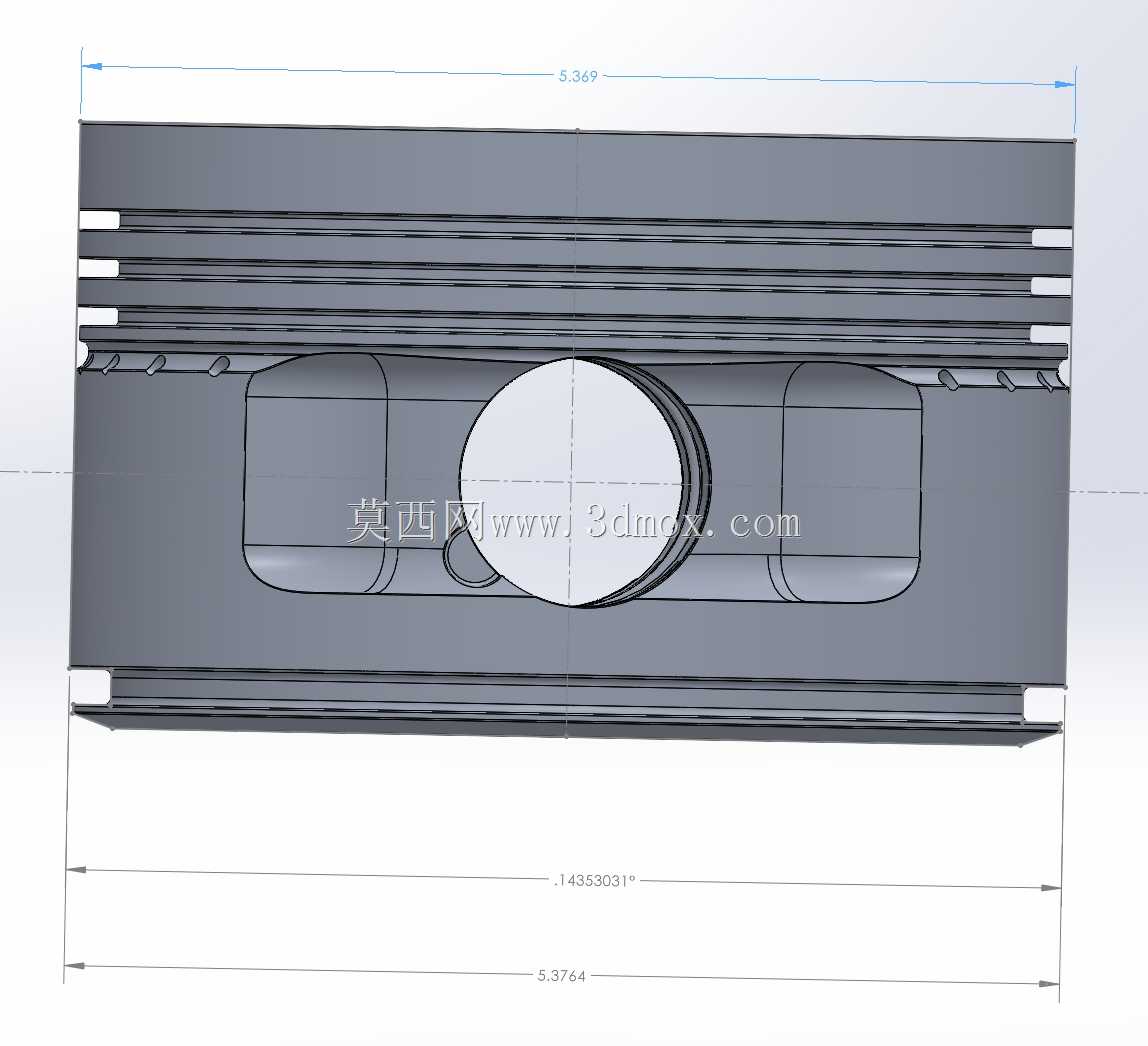

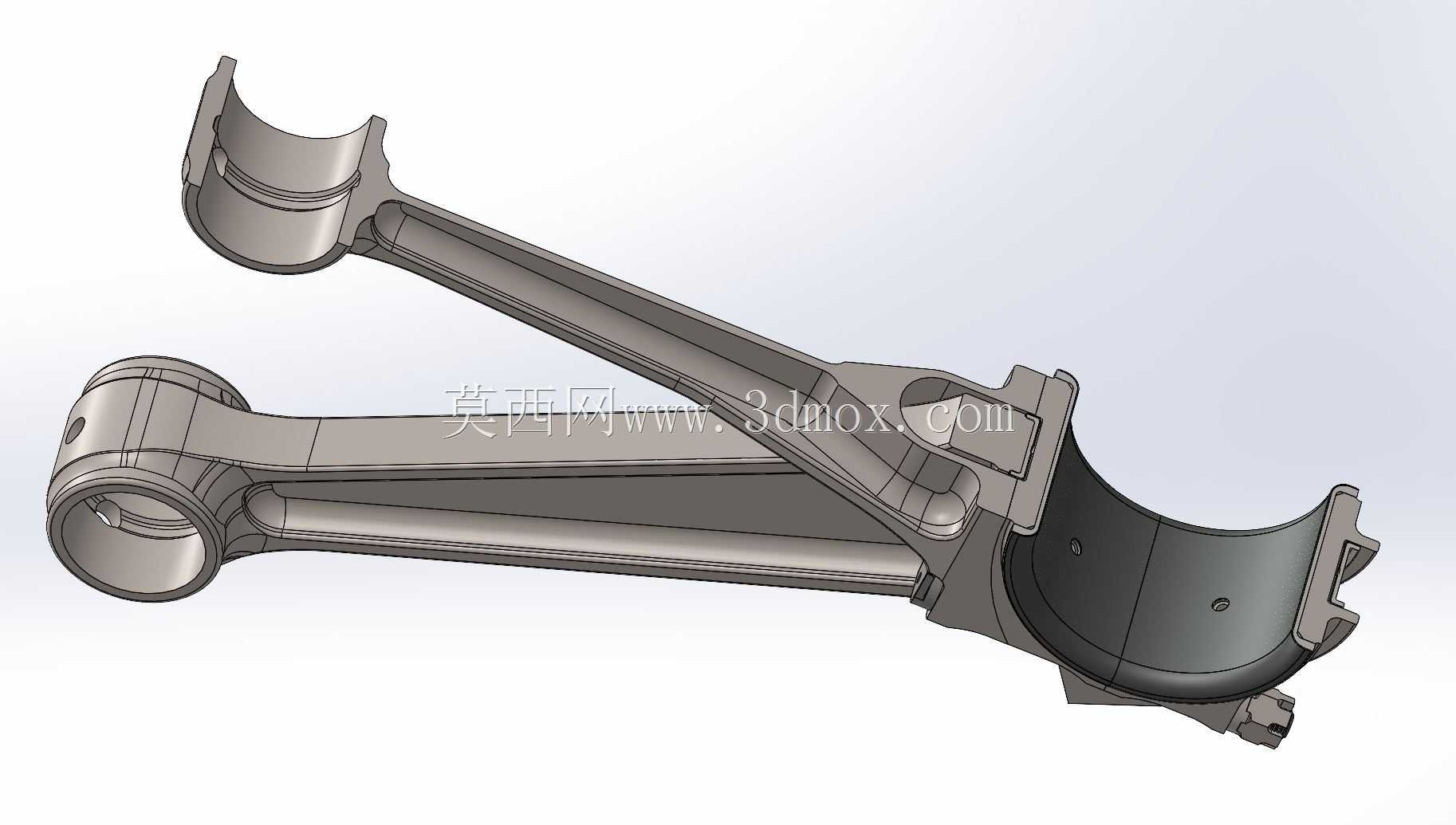

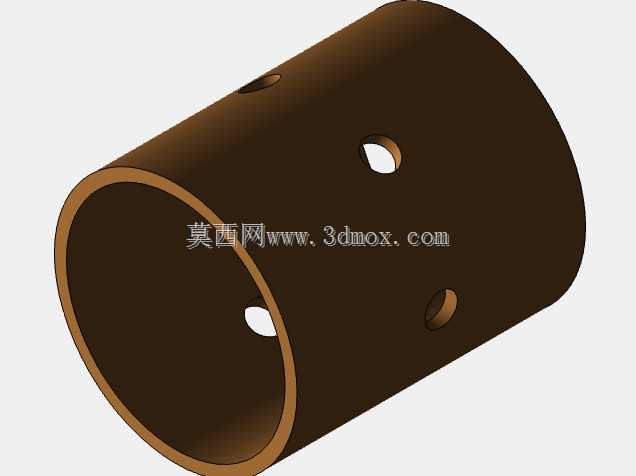

　　活塞销孔采用半浮式匹配设计，销孔内侧加工有卡簧槽，安装限位卡簧后可限制活塞销轴向窜动，避免销端刮蹭缸壁；活塞裙部设计为椭圆形变椭圆截面，冷态下裙部与缸壁保留合理配合间隙，热态下裙部膨胀后可形成均匀的贴合面，既降低冷启动敲缸风险，又能减少热态下的摩擦阻力。连杆部分采用工字形截面杆身，相比等截面圆杆可在保证抗弯抗扭强度的前提下降低往复运动质量，减小曲轴运转的惯性载荷；连杆大头采用斜切口设计，匹配V型发动机的缸体布局，方便检修时从缸筒侧方拆出连杆组件，大头结合面采用定位套定位，保证螺栓紧固后连杆孔的圆度不受装配应力影响；连杆小头加工有衬套安装孔，压入铜基衬套后与活塞销配合，衬套内表面设计有布油槽，可将连杆油道输送来的润滑油均匀分布在摩擦面，降低销与衬套的磨损。

　　安装边界方面，活塞外径匹配对应排量的缸筒内径，裙部长度覆盖活塞往复运动的导向区间，避免侧压力作用下活塞出现偏磨；连杆中心距严格匹配曲轴曲柄半径与活塞压缩高度的尺寸链，保证活塞到达上止点时的余隙高度符合设计要求，不会出现气门碰撞活塞顶的故障；连杆大头孔直径匹配曲轴连杆轴颈尺寸，轴瓦安装后留有合理的径向间隙，可建立稳定的润滑油膜，同时大头螺栓的拧紧力矩按照屈服强度法设定，避免运转中螺栓松动导致连杆脱落打坏缸体。

　　实际设计过程中，需要反复校核活塞的热变形量，不同区域的壁厚差控制在合理范围，让活塞热态下的外形尽可能接近正圆，减少拉缸风险；连杆杆身的大端与小端过渡位置采用大圆角过渡，避免应力集中导致的疲劳断裂，同时要做动平衡匹配，整套活塞连杆组的质量差控制在工程允许范围内，降低发动机运转时的振动。这套组件的结构完全遵循内燃机曲柄连杆机构的成熟设计逻辑，所有配合尺寸都经过尺寸链校核，可直接用于同类型V型发动机的结构参考、教学演示或者逆向设计参考，建模过程中还原了所有关键安装特征，包括活塞环槽的倒角、连杆螺栓的沉孔、油道孔的位置，没有做过度简化，方便结构设计人员直接提取特征做二次开发或者装配验证。
