不锈钢悬挂式法兰存储货架结构设计

在机械加工车间、法兰预制工段以及管道配件仓储区域，法兰类零件的规整存放一直是现场5S管理的痛点——这类盘状带颈零件若随意堆叠，不仅易磕碰密封面造成加工报废，取用时翻找效率极低，还会占用大量平面仓储空间。这款不锈钢法兰货架的设计，正是针对法兰零件的结构特征与车间存取需求开发的专用存储工装。

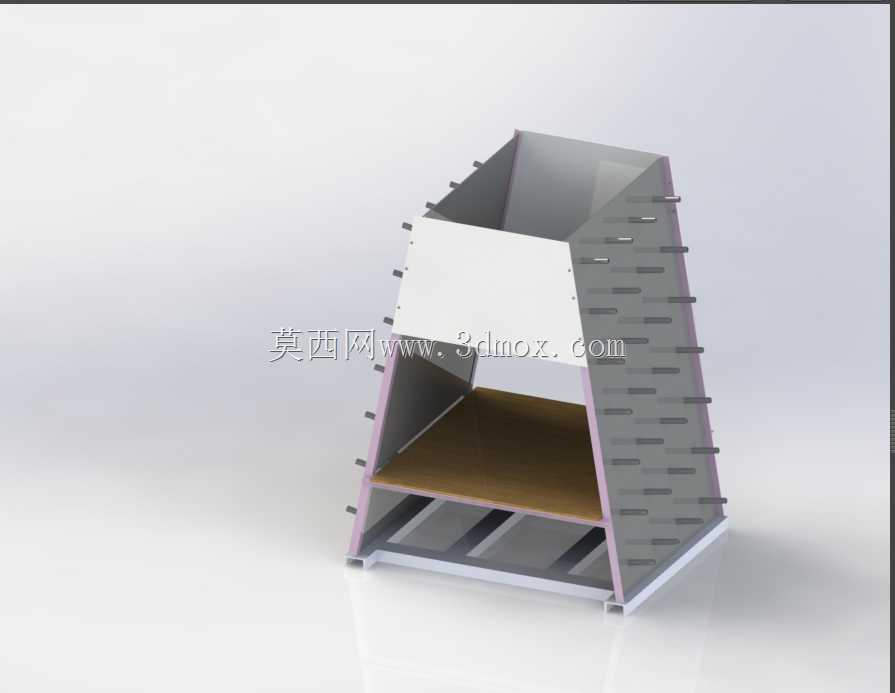

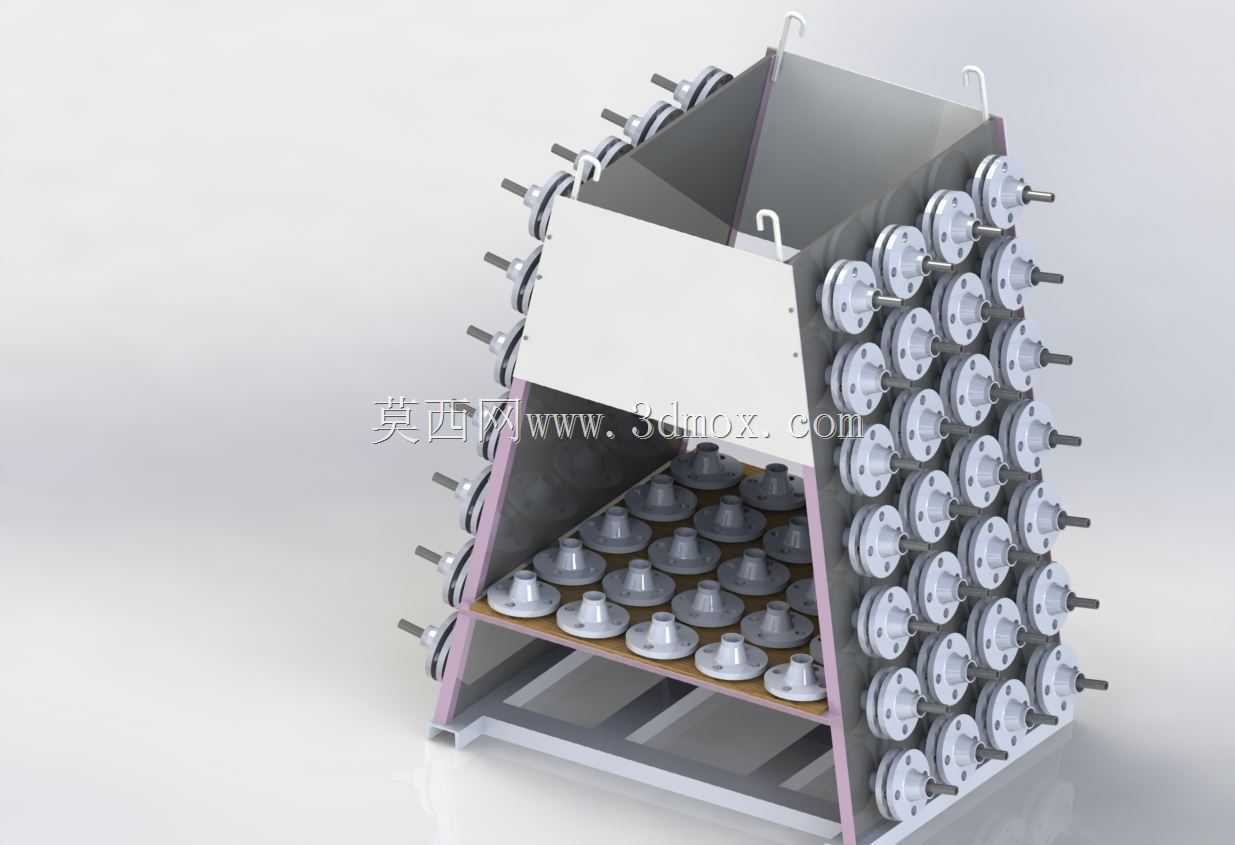

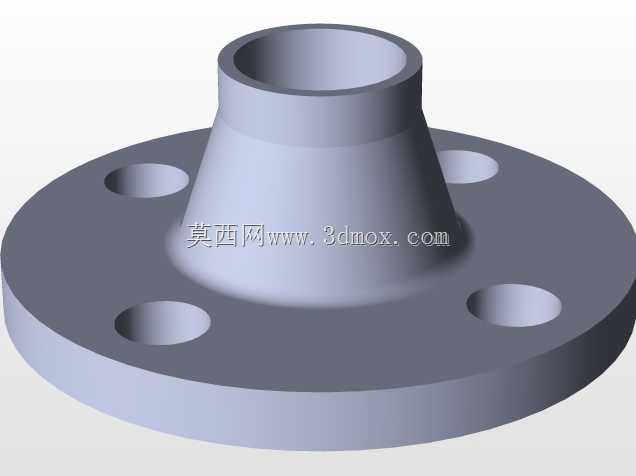

从实际使用场景出发，设计初期首先明确了存储对象的特征：常规工业法兰多为带凸颈的盘状结构，中心通孔可作为悬挂定位的基准，密封面为精度敏感面，存放时需避免剐蹭、挤压。因此整体结构放弃了传统层板平置堆叠的方案，采用多面立体布局，在1.4米长度、0.9米宽度的占地边界内，设置了三个垂直悬挂立面与一个底部平置搁板区域，最大化利用垂直空间，单架可承载超过100件不同规格的法兰，相比同占地面积的普通层板货架，存储容量提升2倍以上。

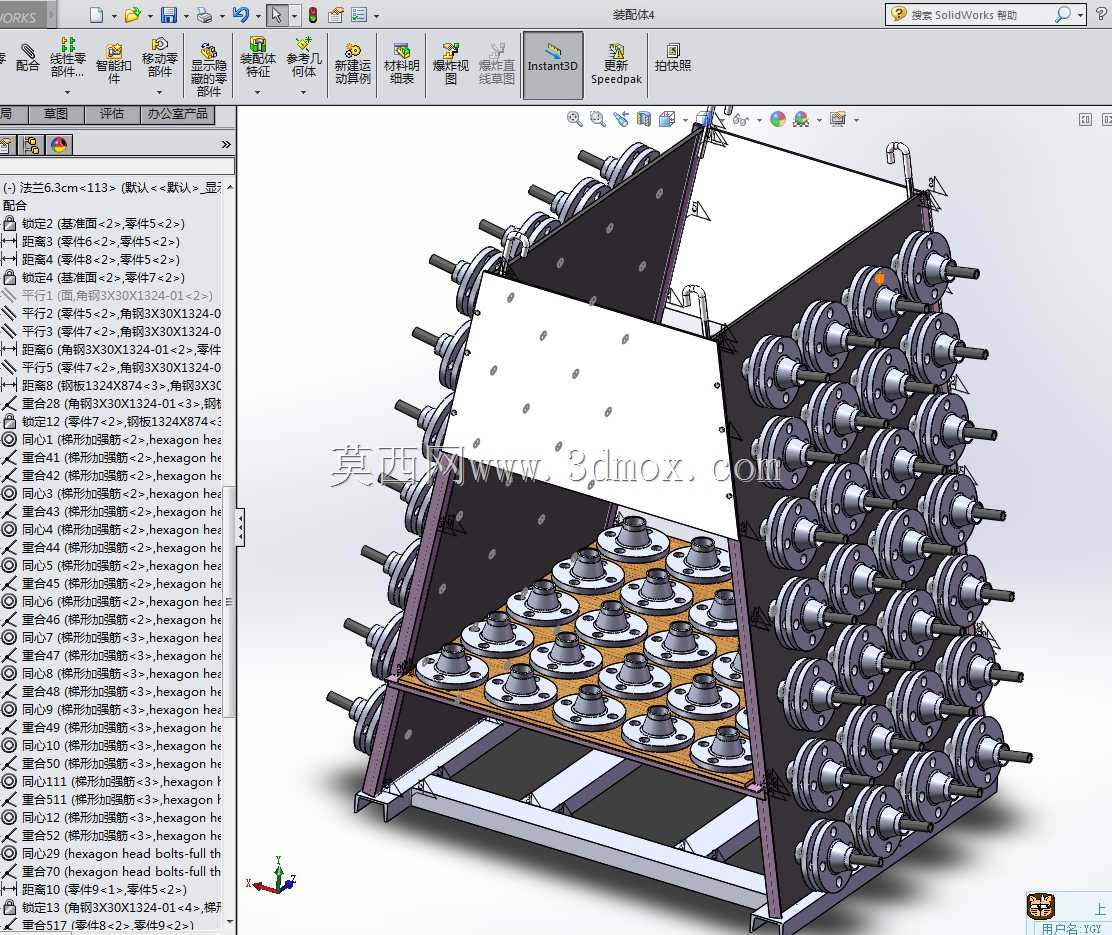

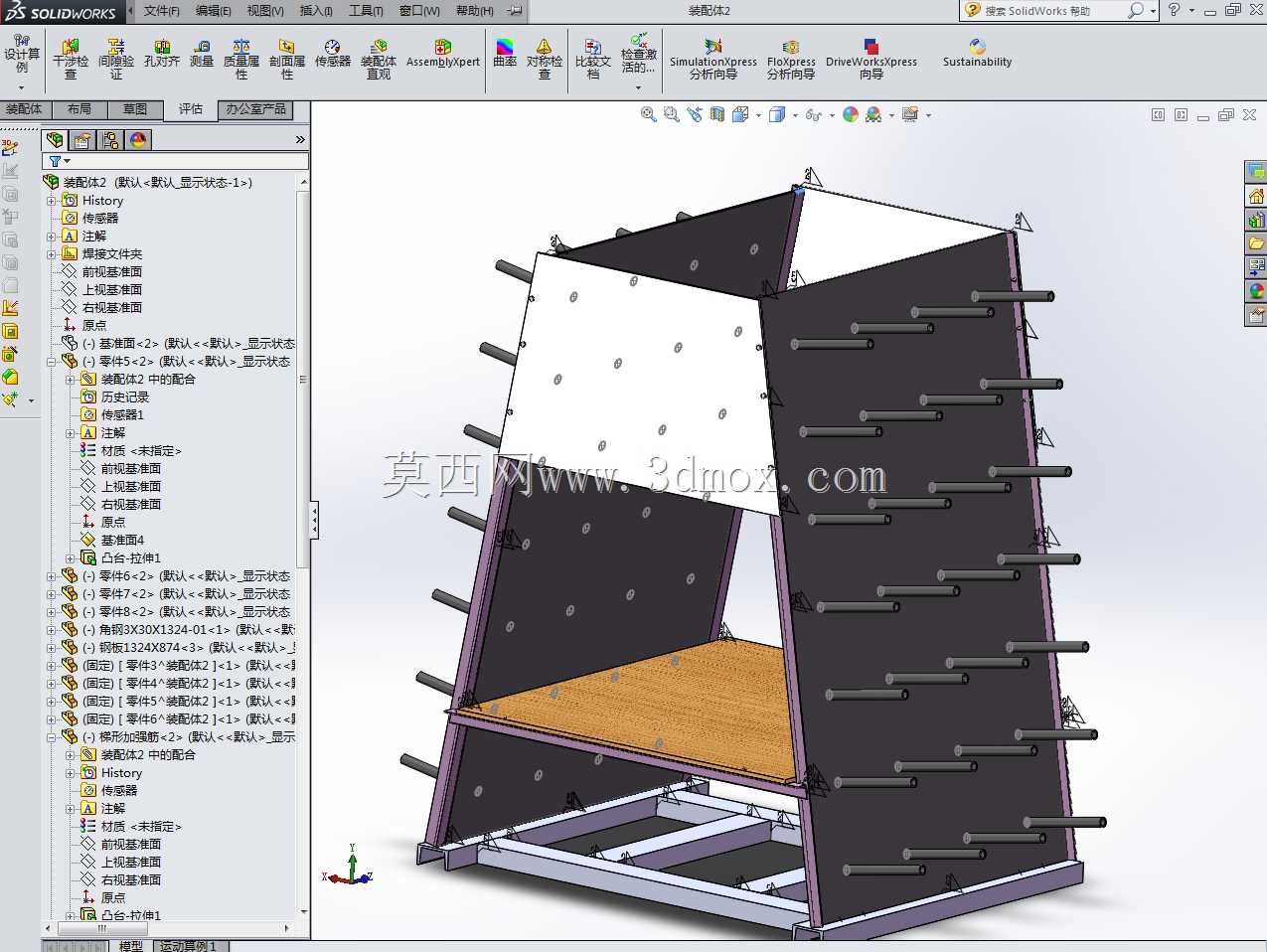

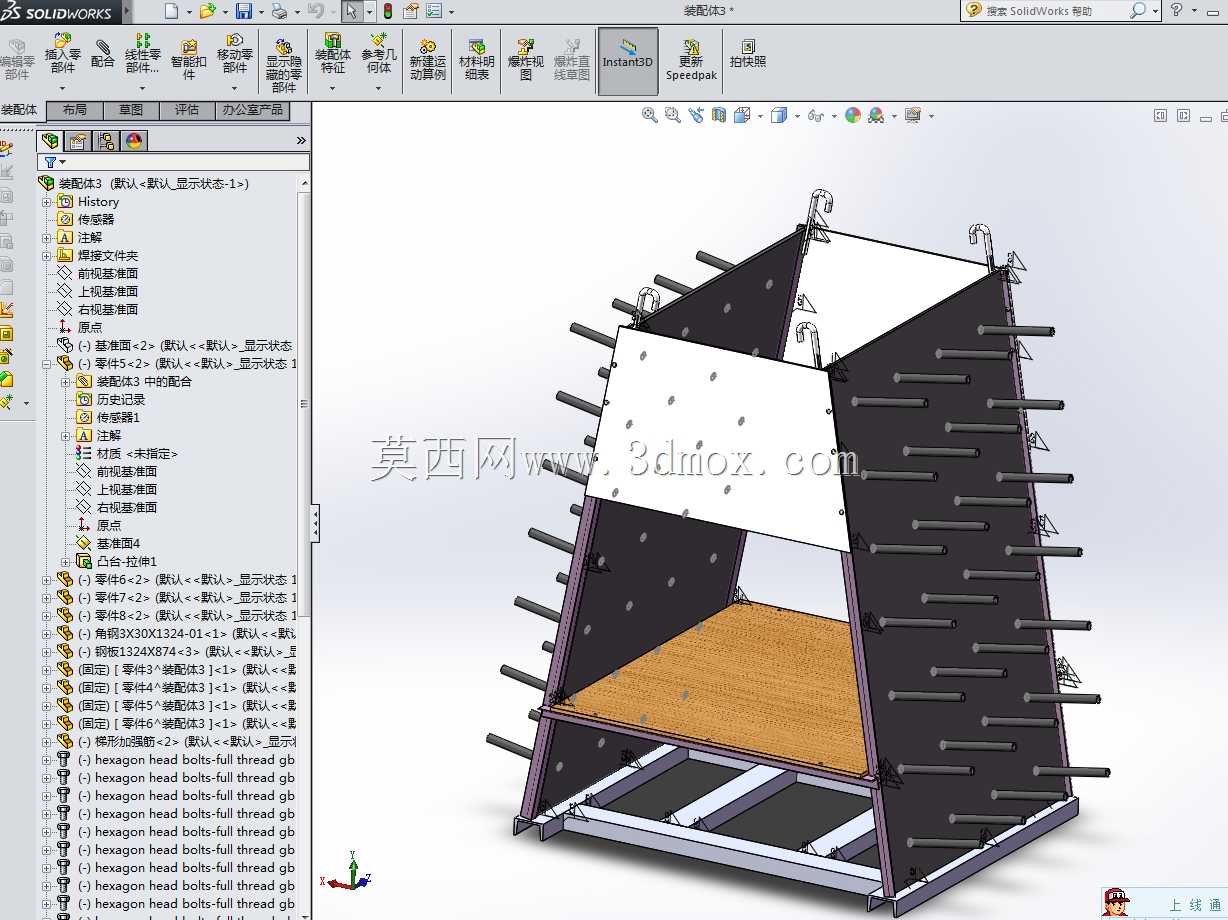

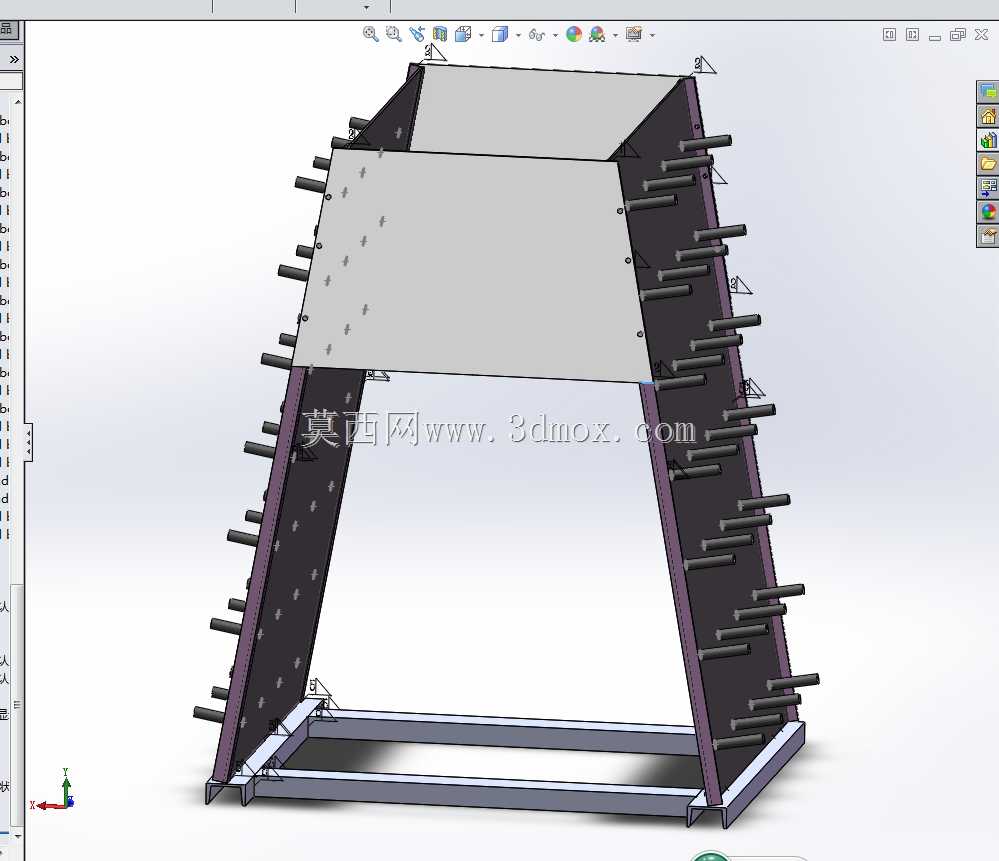

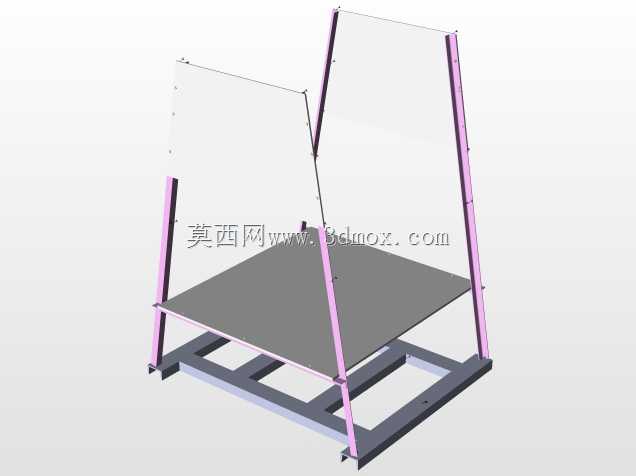

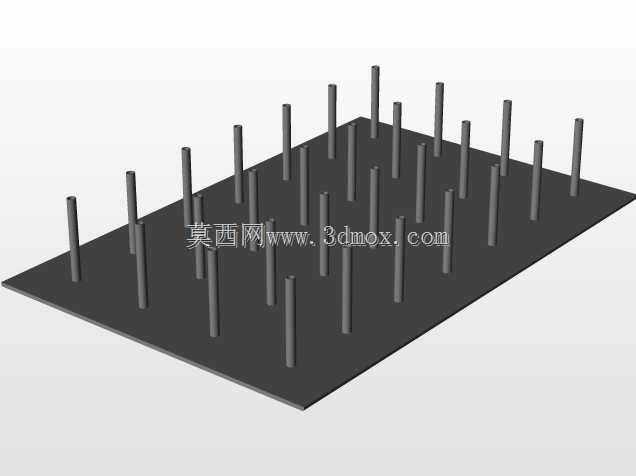

结构设计上，框架主体采用标准不锈钢型材焊接成型，所有焊接位置做满焊后打磨钝化处理，避免焊渣残留、锈蚀脱落污染法兰表面，适配机械加工车间多油污、多切削液飞溅的使用环境，日常清洁仅需擦拭即可，无需做额外的防锈涂装维护。三个悬挂立面采用倾斜式布局，挂杆沿立面矩阵排布，挂杆直径适配法兰中心通孔的常规尺寸范围，法兰穿入挂杆后自然垂落，相邻挂杆的间距根据对应规格法兰的外径设计，避免相邻法兰的密封面互相接触磕碰，同时倾斜角度经过反复校核，保证存取时操作人员无需过度探身，站在货架通道侧即可完成最内侧法兰的取放，符合人机工程学要求。

底部平置搁板区域采用带定位凹槽的不锈钢垫板，主要用于存放超大规格、重量较大无法悬挂的法兰，凹槽间距与大直径法兰的外径匹配，避免法兰滚动移位，搁板下方设置横向加强筋，保证重载下搁板挠度控制在允许范围内，不会出现下沉变形。底部框架预留了叉车孔位，当车间布局调整时，可直接通过叉车整体移运货架，无需拆解后重新组装，减少现场调整的工作量。

设计过程中对承载能力做了完整校核：单根挂杆的额定承载按照对应规格法兰的最大重量乘以1.5倍安全系数设计，避免长期重载出现挂杆弯曲变形；整体框架的稳定性通过底部加宽的支撑型材保证，满载状态下的抗倾覆系数满足车间仓储设备的安全规范，即使受到轻微碰撞也不会出现倾翻风险。所有与法兰接触的挂杆端部、搁板边缘都做了圆弧倒角处理，没有尖锐毛刺，避免取放过程中划伤操作人员手部，也防止刮蹭法兰的密封面与防腐涂层。

不同于通用型仓储货架，这款法兰货架的所有结构尺寸都围绕法兰零件的存储需求定制，没有冗余的结构设计，不锈钢材质的选择也兼顾了使用寿命与现场环境适配性，在管道预制厂、机加工车间法兰工段、五金配件仓储场景中，可有效规范法兰类零件的存放秩序，减少零件磕碰损伤，提升物料存取的效率，降低现场仓储的空间占用成本。
