四层立柱式金属储物置物架结构设计

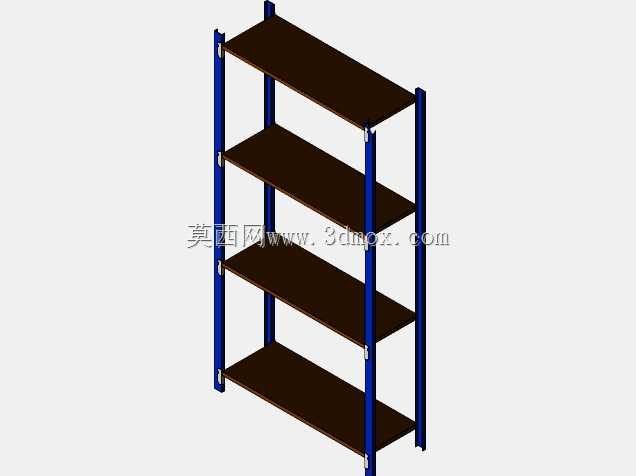

　　在车间工位旁的工具暂存区、电商仓储的小件分拣区、五金门店的货品陈列区，这类窄款立式金属置物架的出镜率一直很高，很多场景下受限于墙面间距、通道预留宽度，常规深度的货架根本放不进去，这款深度350毫米的四层单列式置物架，刚好适配这类狭窄空间的储物需求。从结构设计逻辑来看，这款置物架采用了四根立式蓝色型材作为主支撑立柱，立柱沿高度方向预留了层板卡位结构，不需要额外的螺栓紧固件就能完成层板的高度调节，现场安装时不需要携带复杂工具，两个人配合十分钟就能完成整架组装，后期如果需要调整层间距来适配不同高度的存放物品，只需要把层板抬起卡入对应高度的卡位即可，维护调整的灵活性很高。

　　层板采用深棕色平板结构，边缘做了折边加强处理，避免薄板受载后出现中部下凹变形，单块层板的承载能力可以满足常规小件五金、包装货品、工具耗材的存放需求，不会因为日常放置重物出现层板弯折的问题。整架总高度205厘米，四层等距分布的层板把竖向空间均匀拆分，既不会因为层间距太小放不下稍高的包装盒，也不会因为层间距过大浪费竖向储物空间，单列式的布局意味着整架宽度方向占用空间极小，贴墙放置时只需要预留350毫米的深度空间，不会挤占正常的人行通道宽度，非常适合狭长型的储物间、工位侧边的空隙区域、门店靠墙的陈列位置使用。从安装边界来看，这款置物架不需要在墙面打膨胀螺栓固定，四根立柱底部做了平垫支撑，只要放置在硬化平整的地面上就能保持稳定，地面存在轻微不平整时，也可以通过在立柱底部垫薄金属片的方式调平，避免整架出现晃动。日常使用过程中，立柱表面的喷塑层可以抵御日常的潮气、轻微磕碰，不会像普通喷漆货架那样用一段时间就出现掉漆生锈的问题，层板表面平整光滑，清理灰尘或者洒落的杂物时只需要用抹布擦拭即可，维护成本很低。

　　不同于重型仓储货架需要配套叉车、托盘使用，这款轻型置物架完全面向人工存取的场景设计，最高一层的高度刚好适合成年人抬手取放物品，不需要借助登高梯就能完成所有层位的货品存取，最低一层离地面留有少量间隙，既可以避免地面潮气直接侵蚀层板上存放的物品，也方便日常清扫架底的灰尘杂物，不会留下卫生死角。在结构受力设计上，四根立柱均匀承担所有层板的载荷，层板两端的卡位结构把载荷直接传递到立柱上，没有多余的传力结构件，整体结构简洁没有冗余零件，生产加工时只需要完成立柱型材裁切、卡位冲压、层板折边焊接、表面喷塑几个工序就能完成成品制造，加工工艺简单，量产成本可控，同时零件数量少也降低了后期使用过程中零件损坏的更换成本，哪怕某一块层板出现变形，只需要单独更换对应层板即可，不需要整架报废。

　　很多做车间布局规划、小型仓储空间设计的工程师在做方案时，经常会遇到边角空间难以利用的问题，这类窄款轻型置物架刚好可以填充这类零散空间，把原本浪费的竖向空间利用起来，存放一些常用的工具、耗材、零散货品，不需要占用核心的作业区域，同时金属材质的结构相比塑料置物架承载能力更强，耐用性更好，相比木质置物架防火防潮性能更优，完全符合工业场景、商用场景的使用要求。在建模过程中，这款模型完整还原了立柱的卡位结构、层板的折边细节、立柱与层板的配合关系，结构工程师可以直接参考这个模型的尺寸参数调整层间距、整体高度、深度尺寸，快速衍生出适配不同场景的置物架结构，不需要从零开始搭建基础框架，能节省不少前期建模的时间。
