可调式组织膜抓取纸巾钳结构设计

　　在生物实验样本处理、精细物料分拣这类需要低损伤夹持薄型柔性物料的场景中，常规平口钳的夹持力难以精准控制，要么夹力过大破坏物料表层结构，要么夹力不足导致物料滑脱，这款可调式抓取钳正是针对这类痛点完成的结构设计。从实际使用逻辑出发，钳头部分采用带细密齿纹的开合结构，齿形做了圆角钝化处理，咬合时不会切断薄型组织膜或软质纸巾类物料，同时齿纹的排布密度经过匹配，增大接触摩擦力的同时，单位面积的压强被控制在柔性物料可承受的范围内，避免留下不可逆的压痕。

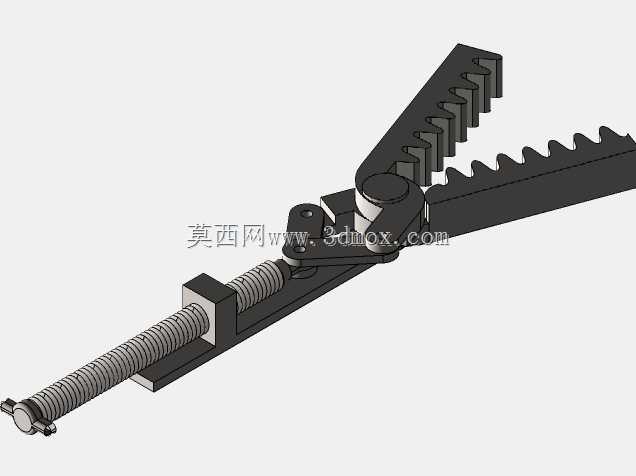

　　钳身的调节结构采用螺杆配合齿条的锁紧方案，转动尾部的滚花螺杆时，螺杆带动滑块沿钳身的导向槽平移，滑块通过铰接连杆带动钳头开合，齿条结构则可以在夹持到位后实现位置锁止，不需要操作人员持续施加握力就能维持稳定的夹持开度，长时间作业时能大幅降低手部疲劳感。设计过程中优先考虑了操作的单手可达性，所有调节动作都可以通过单手握持完成，尾部的滚花旋钮做了防滑纹理处理，戴薄型乳胶手套操作时也不会出现打滑的情况。钳身的铰接点采用销轴配合轴套的结构，转动间隙控制在0.02mm以内，开合过程中钳头不会出现左右偏摆，保证两侧夹持面始终保持平行贴合，不会出现单侧受力导致的物料滑脱。

　　从安装边界来看，整钳收拢状态下的长度控制在180mm左右，最大开合开度可达45mm，能够适配常规尺寸的纸巾叠层、薄型生物组织膜以及类似的软质片状物料，钳身主体采用轻量化的结构设计，非受力区域做了减重槽处理，整体重量控制在120g以内，长时间手持操作不会有明显的负重感。导向槽的设计采用了矩形截面结构，相比圆形导杆，矩形导向的抗扭转性能更强，螺杆推动滑块移动时不会出现周向转动，保证钳头开合的动作一致性。齿条的齿距设置为2mm，每转动螺杆一圈，钳头的开度变化为1mm，可以实现非常精细的夹持力调节，针对不同厚度、不同韧性的物料，都能找到合适的夹持力度，既不会夹坏物料，也不会因为夹力不够导致物料在转移过程中掉落。

　　钳头的齿纹深度设置为0.5mm，齿顶圆角R0.3，这个参数是经过多次实物验证得出的，对于厚度在0.1mm到2mm之间的软质片状物料，都能实现稳定抓取且不破坏物料表面。铰接销轴的端部做了防脱铆接处理，日常使用过程中不会出现销轴松脱的情况，维护时只需要定期在铰接点和螺杆位置涂抹少量润滑脂，就能保证动作的顺畅性，没有复杂的维护要求。在实际的实验室场景中，这款钳具可以用来夹取透析膜、滤纸、封口膜等实验耗材，相比镊子，它的夹持范围更大，而且可以锁止开度，转移物料时不需要持续发力，操作稳定性更高；在民用场景中，也可以作为卫生纸巾钳使用，夹取公共区域的纸巾时避免手部直接接触，更加卫生，同时可调的开度可以适配不同厚度的纸巾叠层，不会出现单张纸巾夹取时碎裂的情况。整个结构没有复杂的异形零件，所有零部件都可以采用常规的机加工或者注塑工艺完成生产，加工成本可控，装配过程也不需要专用工装，销轴压入后即可完成整体组装，适合批量生产。设计时还考虑了清洁便利性，钳身表面没有难以清理的死角，光滑的表面可以直接用酒精擦拭消毒，满足实验室场景的清洁要求，不会残留污渍或者滋生细菌。
