可变文丘里面罩进气接头结构设计

这款可变文丘里面罩入口构件，核心服务于临床氧疗场景下的通气调节需求，是呼吸面罩系统中负责气流配比、空氧混合的关键功能部件。日常临床使用中，文丘里面罩需要根据患者的血氧状态、呼吸耐受度动态调整吸入氧浓度，而这个入口构件正是实现空氧混合比例调节的核心载体，区别于固定浓度的文丘里接头，可变结构的设计能够覆盖更宽的氧浓度调节区间，适配从低浓度长期氧疗到中高浓度短期给氧的不同临床需求，减少医护人员更换不同规格接头的操作频次，也能降低配件库存的品类压力。

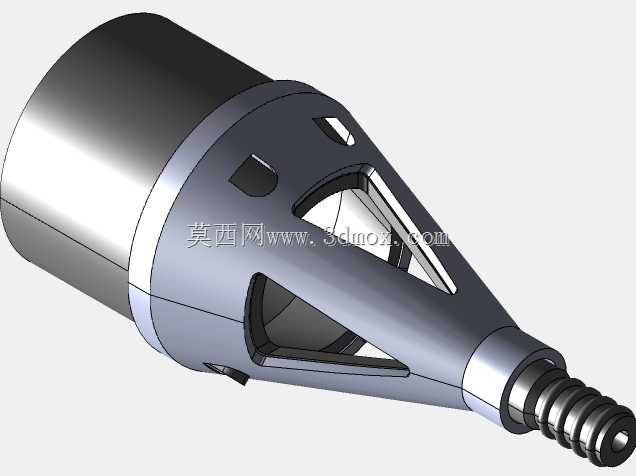

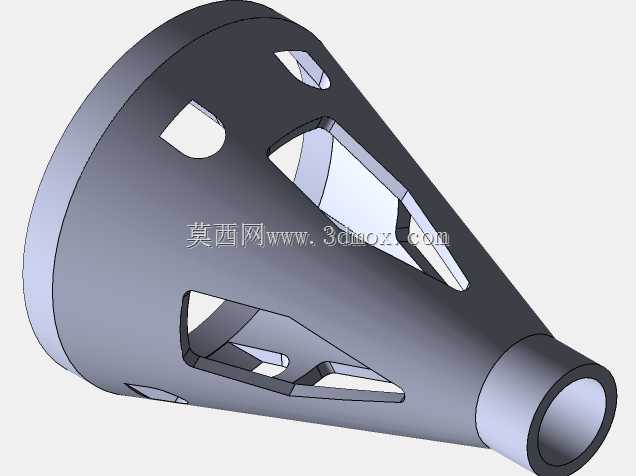

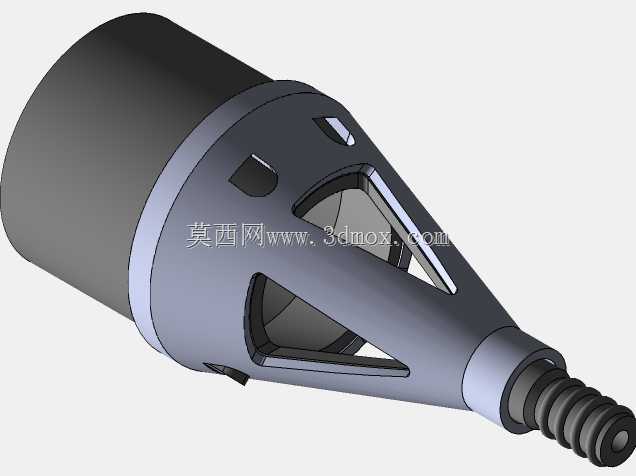

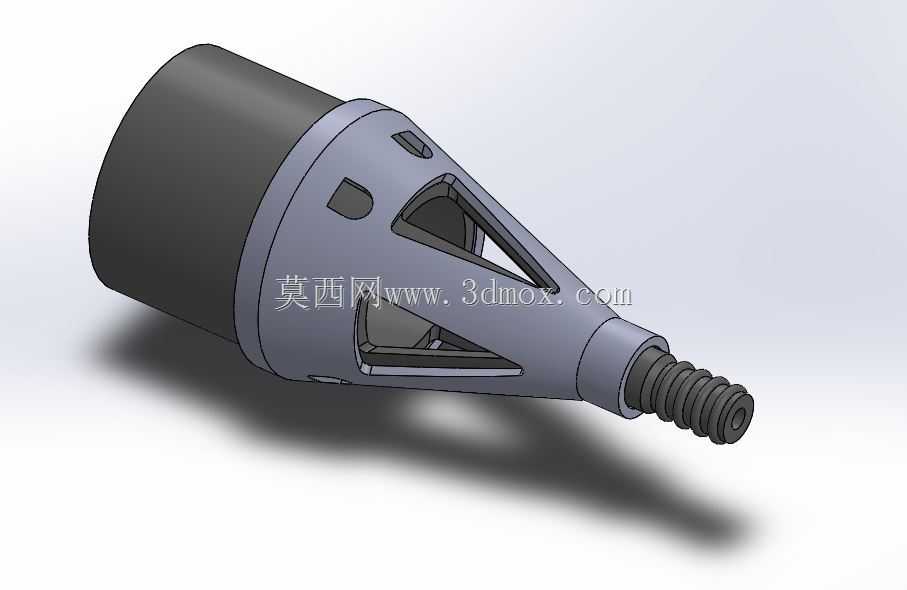

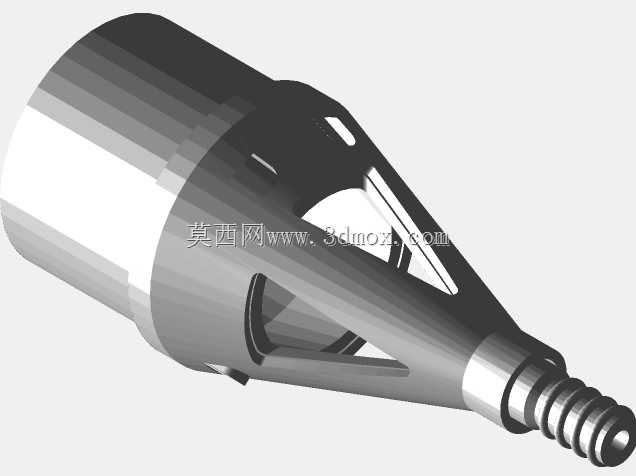

从功能特性来看，该构件采用多缝隙侧孔+中心射流的经典文丘里结构逻辑，中心通道为高压氧气射流入口，侧部的可调缝隙负责引入环境空气，通过改变侧部缝隙的有效通流面积，就能调整空气卷入量，进而改变最终输出的混合气体氧浓度。构件前端的外螺纹结构用于和面罩主体的进气端口快速旋接，螺纹段的长度经过适配，既保证连接后的密封性能，避免连接处漏气导致氧浓度偏差，也不会因为旋入行程过长导致装配卡顿，适合临床场景下的快速拆装更换。构件尾部的锥度接口适配标准氧气管路，锥度的公差控制在临床通用管路的适配范围内，插拔时的阻尼适中，既不会因为太松导致管路脱落，也不会因为过紧导致医护人员插拔费力。

设计过程中，首先要考量的是射流通道的孔径与侧缝通流面积的匹配关系，文丘里效应的核心是高压氧气通过狭小喷嘴形成高速射流，在射流周边形成负压区卷入环境空气，喷嘴孔径直接决定了特定氧流量下的射流速度，而侧缝的开度变化需要和射流的负压影响范围匹配，避免开度调整时出现空氧混合不均、输出氧浓度和标定值偏差过大的问题。其次是构件的壁厚设计，作为一次性或重复性使用的呼吸配件，壁厚既要保证结构强度，避免日常使用、消毒过程中出现开裂变形，也要控制材料用量，降低制造成本，同时薄壁结构也能减轻构件整体重量，减少面罩佩戴时对患者面部的压迫感。

外形尺寸与安装边界方面，构件整体长度控制在适配面罩进气位的合理区间，最大外径不会超出面罩进气端口的外围轮廓，避免使用过程中磕碰周边物体导致接头脱落；侧部调节结构的凸起尺寸经过优化，既保证医护人员戴手套操作时也能轻松转动调节，也不会因为凸起过大导致调节时剐蹭面罩管路或患者衣物。安装时仅需将前端螺纹对准面罩进气口旋紧，尾部接入标准氧气管路即可完成装配，不需要额外的紧固件或密封件，依靠结构本身的锥度与螺纹配合就能实现密封，适配绝大多数常规规格的文丘里面罩主体，不需要对原有面罩结构做额外修改，可直接替换原有固定浓度的进气接头，升级原有面罩的氧浓度调节能力。

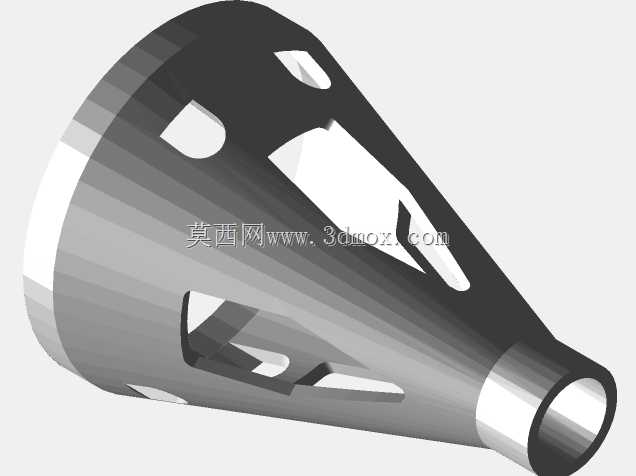

实际使用场景中，该构件的可变结构能够实现24%到50%左右的氧浓度无级调节，覆盖了绝大多数轻症到中症呼吸支持的氧浓度需求，对于需要长期家庭氧疗的患者，也能根据自身活动状态、血氧情况灵活调整给氧浓度，避免长期高浓度吸氧带来的氧中毒风险，同时也能减少氧气的无谓消耗，降低家庭氧疗的用氧成本。结构上的镂空设计一方面是为了形成空气引入的通道，另一方面也能减轻构件自重，长期佩戴不会因为接头过重导致面罩移位，影响密封效果。构件表面的过渡圆角全部做了钝化处理，没有尖锐棱角，避免装配、使用过程中划伤医护人员或患者皮肤，接触气体的内壁面做了光滑处理，减少气流通过时的湍流噪音，提升患者佩戴时的舒适度，避免气流噪音影响患者休息。
