双螺旋DNA结构教学演示三维造型

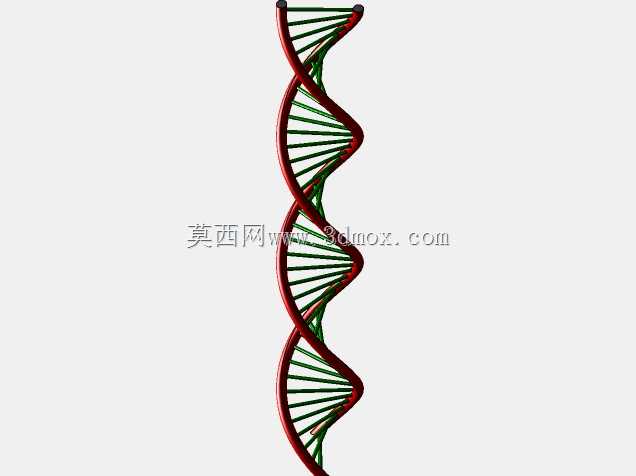

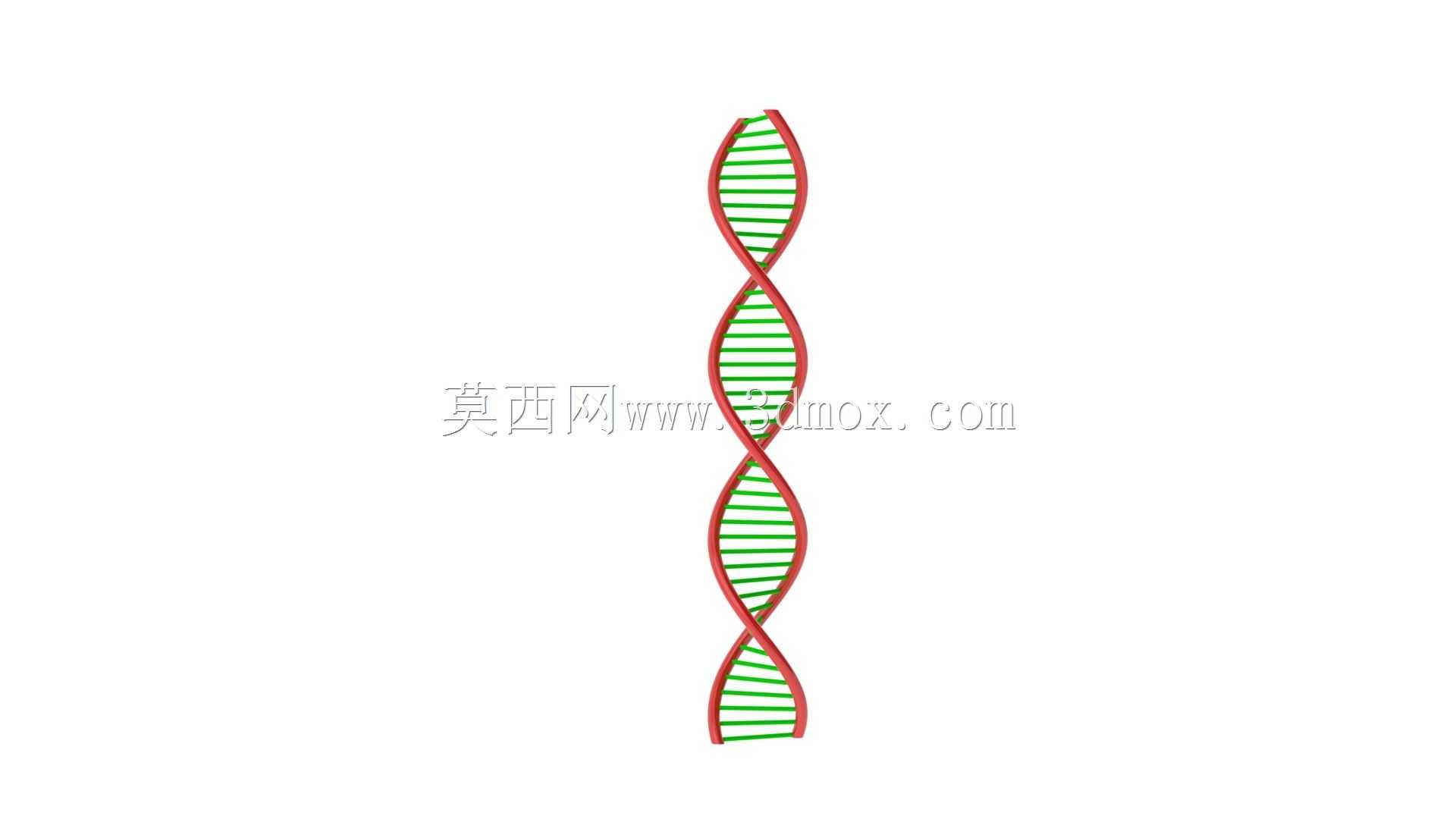

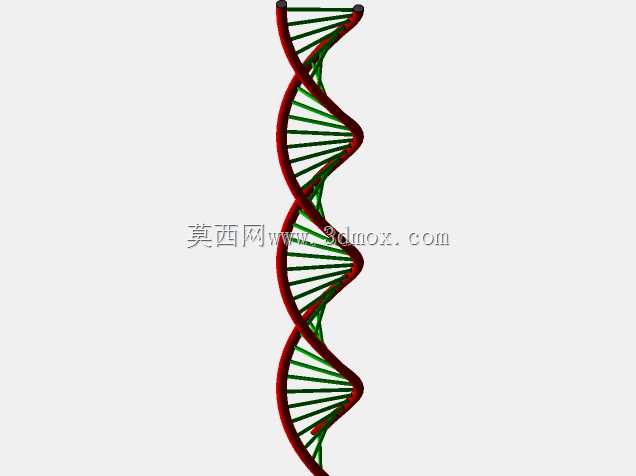

在生物医学工程、生命科学教学以及科普展示场景中，分子结构的具象化呈现一直是降低认知门槛的核心手段，DNA双螺旋结构作为分子生物学的核心标识，其三维造型的还原精度直接影响演示效果。本次完成的DNA结构造型，完全遵循沃森克里克双螺旋结构的空间构型逻辑，两条多核苷酸链反向平行缠绕形成右手螺旋结构，螺旋外侧的磷酸-核糖骨架采用连续曲面扫掠成型，内侧碱基对按照A-T、G-C的互补配对原则做等距排布，相邻碱基对之间的轴向间距严格匹配真实分子结构的比例关系，避免出现结构失真导致的认知误导。

从实际使用场景出发，该造型可直接适配三类应用需求：其一为中小学及高校生命科学课程的教具开发，可通过3D打印制作等比例实体模型，用于课堂上讲解DNA复制、转录过程的空间变化，相较于平面示意图，三维结构能让学生直观理解大沟、小沟的空间位置差异，理解蛋白质与DNA结合时的结构识别逻辑；其二为医学科普展馆的展陈装置，可按照展示空间需求做等比例放大，搭配灯光效果标注不同碱基的位置，作为科普展区的核心视觉装置；其三为生物医学相关的动画演示素材，可直接导入渲染环境制作分子运动动画，用于科研成果汇报、科普视频制作的基础素材。

在设计思路上，整个造型采用参数化建模逻辑搭建，首先确定中心螺旋轴线，通过螺旋线命令生成两条反向的引导线，引导线的螺距、螺旋半径参数可根据不同展示需求做快速调整，比如面向中学教学的简化版本可适当放大碱基对的尺寸，弱化骨架的细节特征，面向科研演示的版本则可细化每个脱氧核糖的结构节点，添加磷酸基团的细节造型。骨架部分采用扫掠特征生成，截面轮廓根据视觉呈现需求做圆角处理，避免尖锐棱角带来的加工风险，若用于3D打印制作实体教具，可直接在骨架内侧添加支撑加强筋，提升打印成品的结构强度，防止长螺旋结构在搬运过程中出现断裂。

碱基对部分采用阵列特征完成排布，每个碱基对的连接键采用等直径圆柱结构，不同类型的碱基可通过颜色区分，在建模阶段就将不同碱基的实体做分层管理，后续渲染或3D打印时可快速分配不同材质，无需重复拆分结构。考虑到不同安装场景的边界限制，整个模型的底部预留了标准安装接口，可直接固定在直径100mm的圆形展示底座上，若用于壁挂式展示，可在螺旋结构的背部预留挂装孔位，挂装孔的位置做了重心校核，确保壁挂安装时整体结构不会出现前倾脱落的问题。

针对不同的输出场景，模型的细节层级做了对应优化：用于屏幕展示的版本保留了所有曲面细节，曲面公差设置为0.01mm，确保渲染时曲面光滑无折痕；用于3D打印的版本则将所有细小特征做了加厚处理，最小壁厚不小于1.2mm，符合FDM以及光固化打印的最小工艺要求，避免打印过程中出现薄壁破损；用于大型展陈装置制作的版本，可将整个螺旋结构拆分为6个分段，每个分段之间设置定位止口，现场安装时可通过止口快速定位拼接，降低大型装置的现场安装难度，拼接缝隙控制在0.1mm以内，拼接完成后整体螺旋的同轴度误差不超过0.5mm，不会出现视觉上的螺旋错位问题。

在结构校核层面，整个螺旋结构的重心落在中心轴线上，当模型高度为300mm时，底部支撑面的直径不小于80mm即可保证静态放置时的稳定性，无需额外添加配重块；若模型高度放大至1000mm以上，可在中空的骨架内部穿入金属加强杆，提升整体结构的抗弯折能力，应对展馆内人流触碰带来的外力冲击。另外，模型的所有外表面都做了圆角过渡处理，圆角半径不小于1mm，无论是3D打印的小尺寸教具还是大型展陈装置，都不会出现尖锐边角划伤使用者的问题，符合教学器具以及展陈装置的安全设计规范。
