胫骨环形外固定支架骨固定结构

这套环形外固定结构主要针对胫骨创伤、骨畸形矫正场景设计，在临床骨科处置中，这类装置不需要大范围剥离骨膜，对骨折端血运破坏小，适合开放性骨折、粉碎性骨折、骨不连以及肢体矫形的固定需求。整套结构以胫骨的生理解剖形态为核心适配基准，骨件模型还原了胫骨近端膨大的胫骨髁、中段皮质骨骨干、远端踝部的自然轮廓，固定环的排布完全贴合骨段的受力分布逻辑。

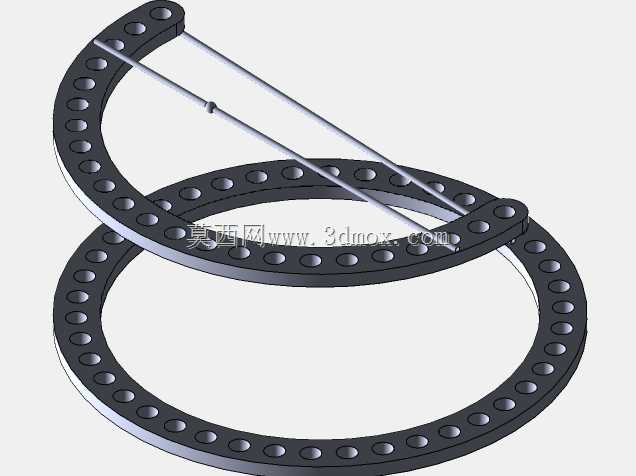

从结构设计逻辑来看，三层环形固定架采用分体式半环与整环组合的形式，最上层整环对应胫骨近端干骺端位置，避开髌韧带附着区，防止固定针穿入关节腔影响膝关节活动；中层整环对应胫骨中段骨干区域，作为整个支架的核心受力承载层，承担纵向支撑与抗扭转的主要载荷；最下层采用开口半环结构，对应胫骨远端踝上区域，半环开口朝向肢体前侧，既可以避让踝部的肌腱、血管神经束，也方便术后对针道进行护理换药。连接各层环体的支撑杆采用可调式螺纹结构，杆体上预留的调节刻度可以实现肢体长度的缓慢牵伸，满足骨延长、畸形矫正过程中的渐进式调整需求，每根支撑杆与环体的连接位置都设置了锁紧夹块，夹块可以沿环体的T型槽周向滑动，能够根据穿针位置灵活调整固定点，适配不同患者的骨径差异与穿针角度需求。

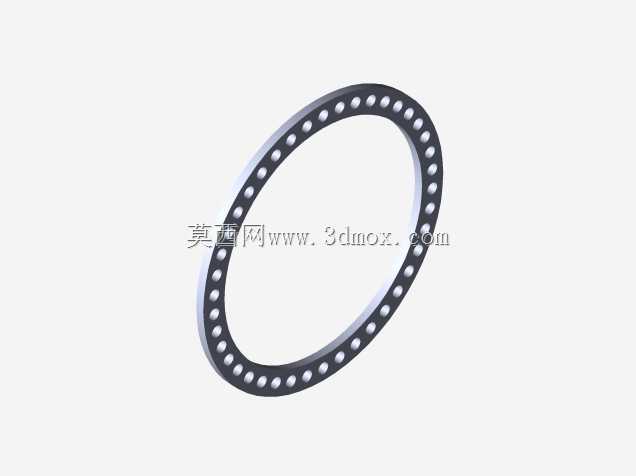

在安装边界的设计考量上，整套支架的环体内径比胫骨软组织轮廓预留了15-20mm的间隙，避免术后肢体肿胀时环体压迫皮肤造成压疮；固定针的穿设路径预设了安全通道，所有针孔位置都避开了胫前动脉、腓总神经等重要解剖结构的走行区域，针体穿过双侧皮质骨后通过针夹固定在环体上，针夹可以调整针的张紧度，防止固定针松动导致固定失效。环体本身采用镂空格栅结构，在保证环体径向刚度的前提下尽可能降低整体重量，减少患者佩戴时的肢体负重感，格栅间隙也方便术后观察肢体肿胀情况、进行创面清洁处理。

从功能特性上，这套结构可以实现多维度的调整：纵向支撑杆的调节可以纠正肢体短缩畸形，环体之间的角度偏移调整可以纠正成角畸形，不同平面的针夹错位固定可以纠正旋转畸形，相比单侧外固定支架，环形结构的力学稳定性更强，能够允许患者早期进行部分负重行走，刺激骨痂生长，缩短骨折愈合周期。设计过程中充分考虑了临床操作的便利性，所有锁紧部件都采用标准快拆结构，不需要特殊工具就可以完成调整与拆卸，连接部位的圆角处理避免了尖锐棱角划伤患者皮肤或勾挂衣物。骨模型与支架的配合间隙经过反复校核，既保证固定状态下骨段不会出现异常移位，也预留了牵伸过程中骨段移动的空间，不会出现支架与骨面干涉的情况。
