镂空轻量化下肢康复助行支具结构设计

这款下肢助行支具的结构设计，核心围绕下肢损伤康复阶段的负重支撑需求展开，适配小腿至足底的全段力学传导路径，替代传统石膏固定的笨重形态，解决常规石膏透气性差、重量大、无法调整贴合度的临床痛点。从临床应用场景来看，该支具主要用于踝关节损伤、小腿骨折术后康复、足下垂矫正等场景，在患者恢复行走能力的阶段，为下肢提供稳定的侧向支撑与轴向负重分担，避免康复过程中二次损伤，同时相比全包覆石膏，能让皮肤保持通风，降低长期固定引发的皮肤问题概率。

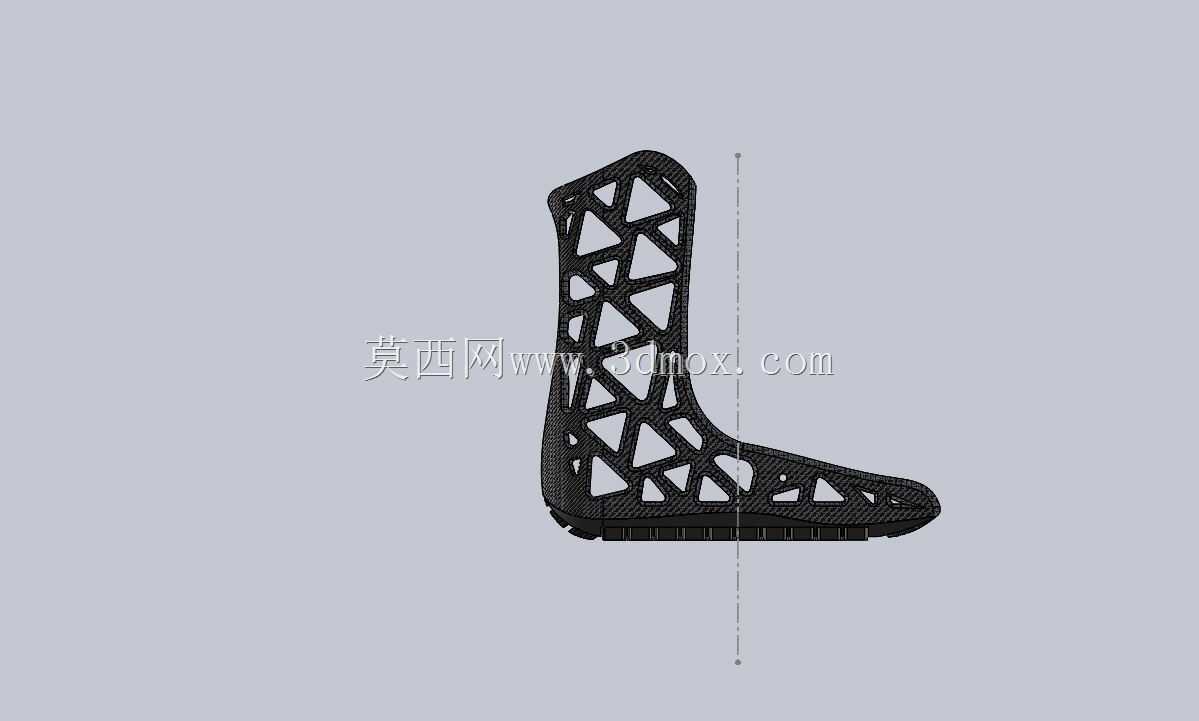

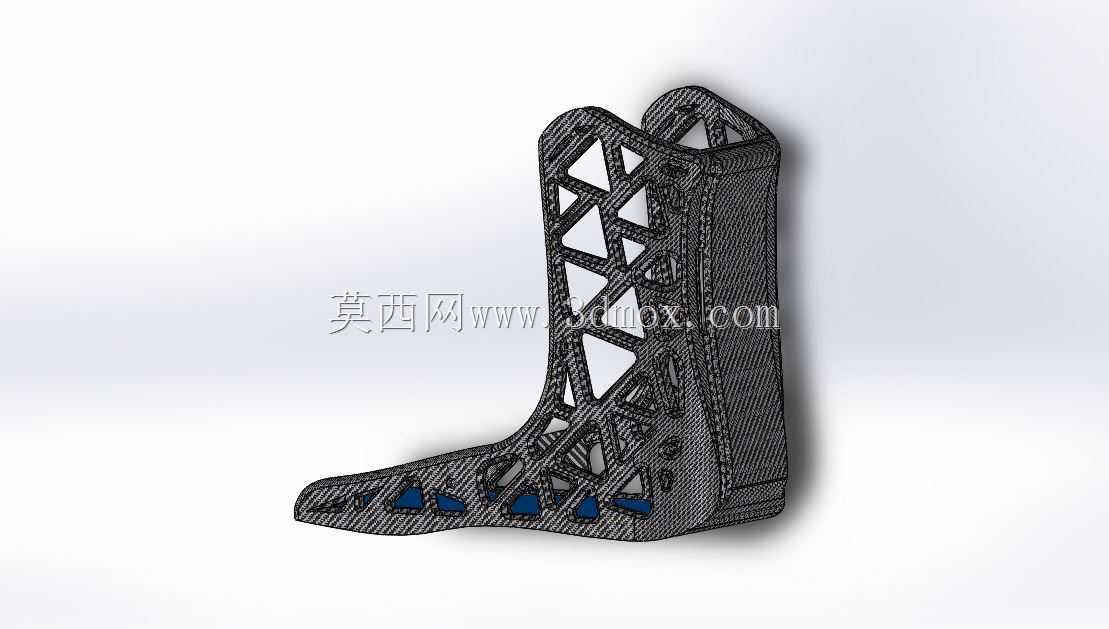

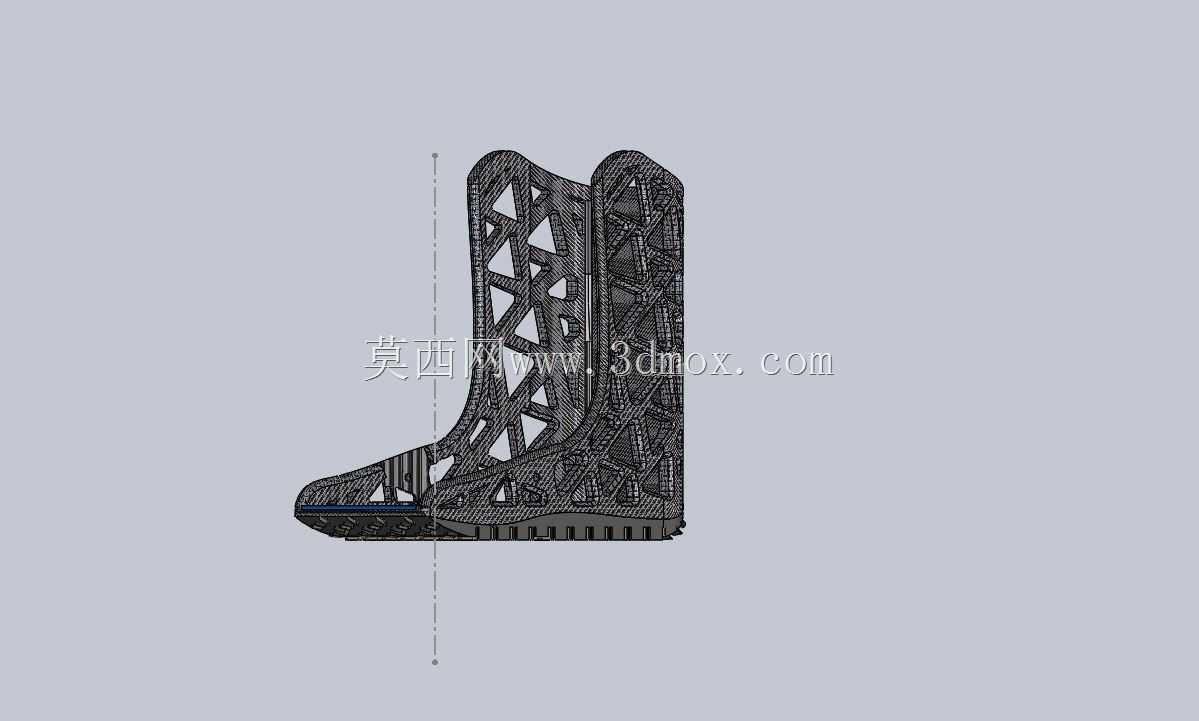

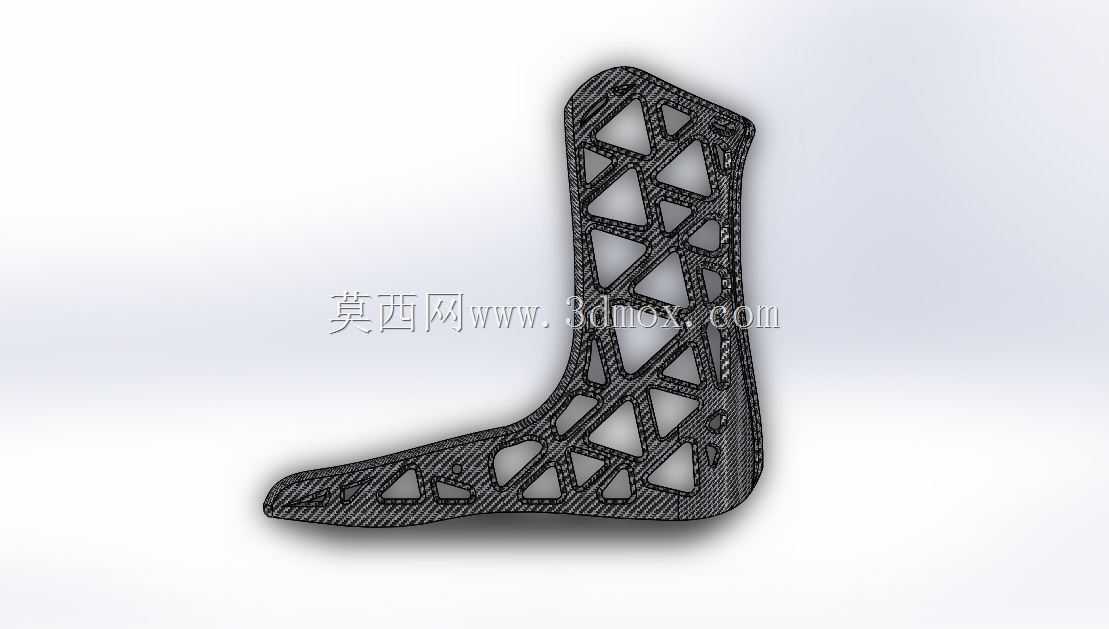

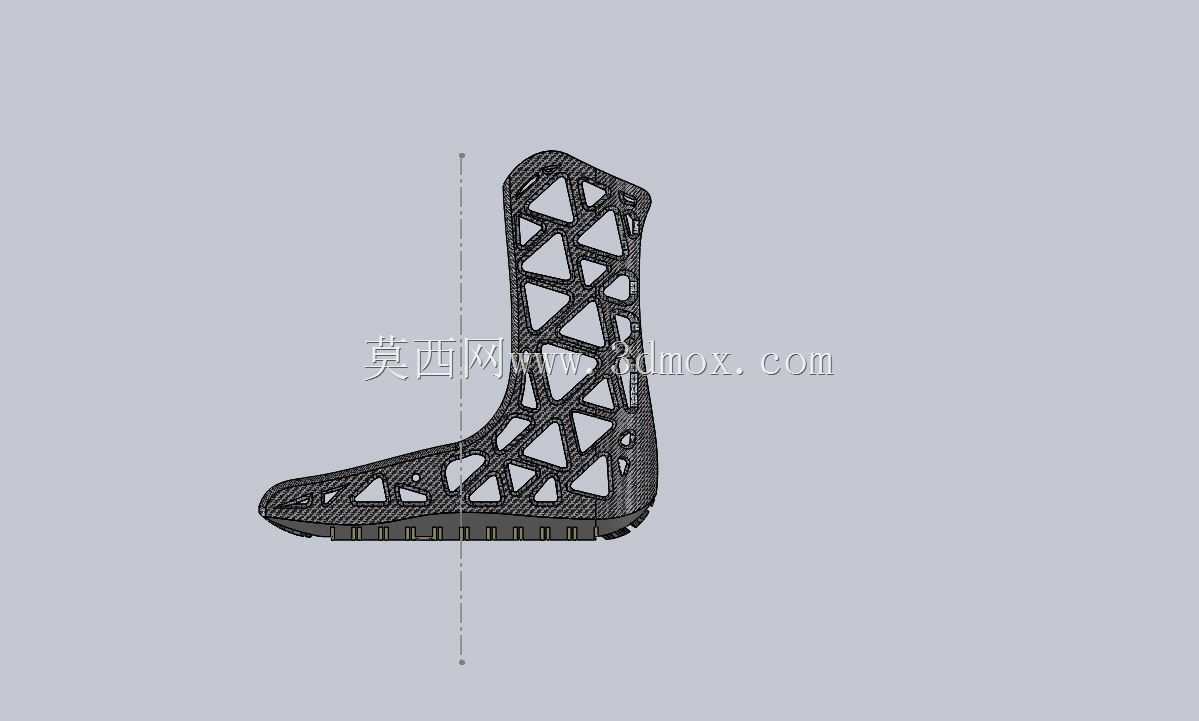

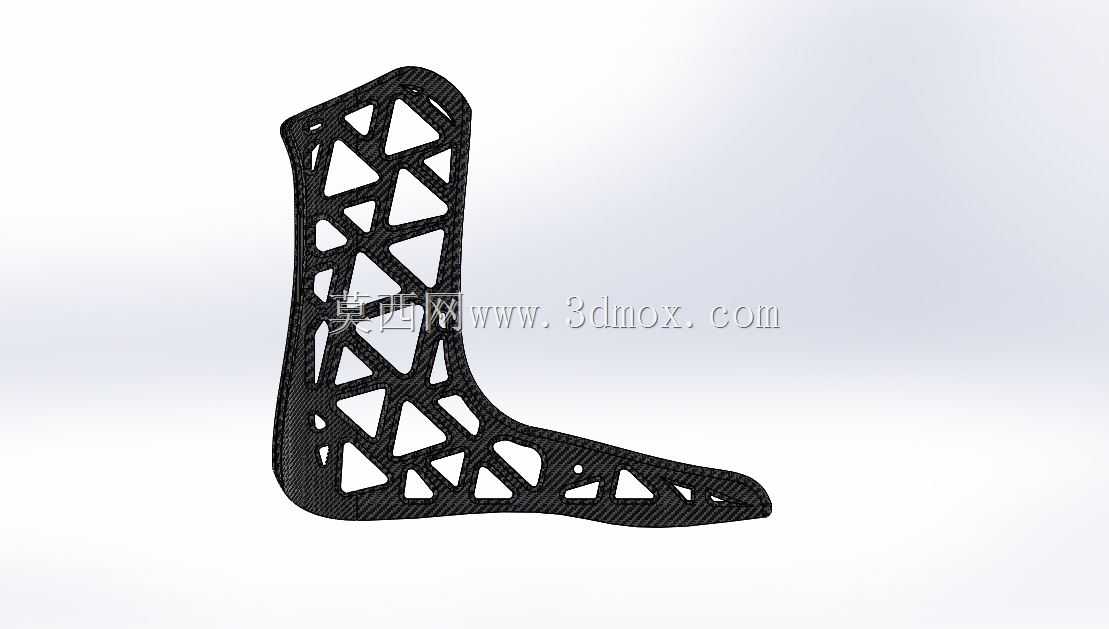

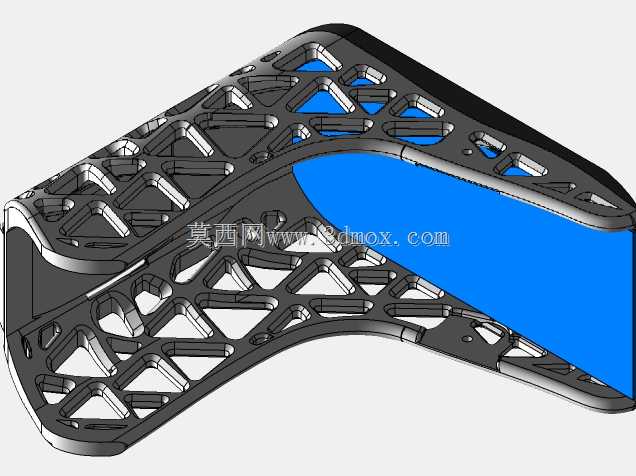

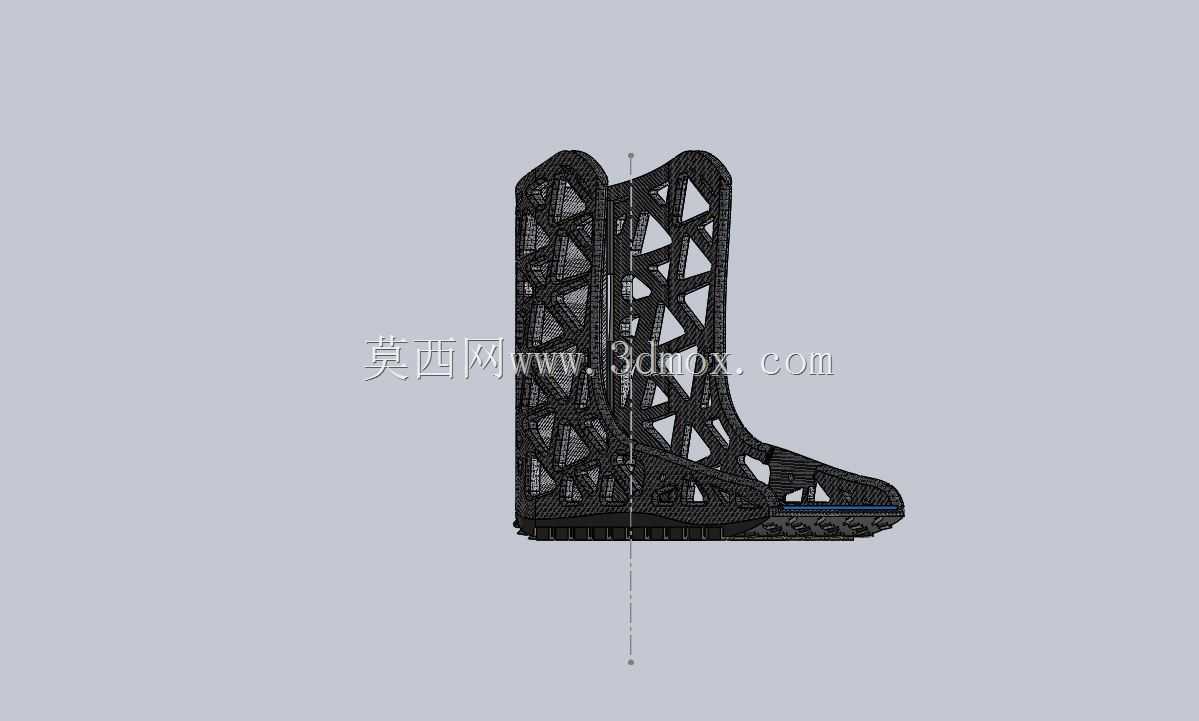

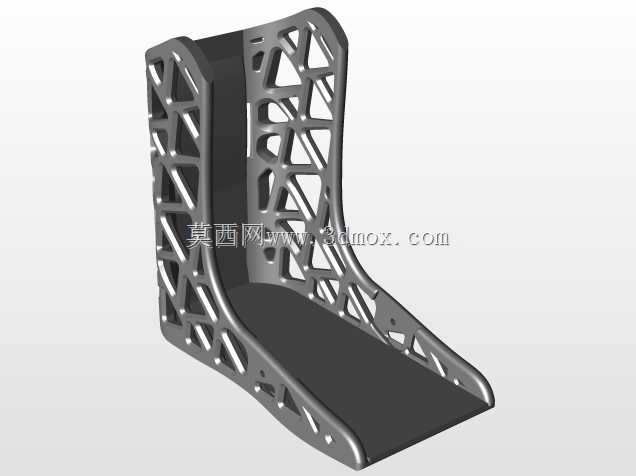

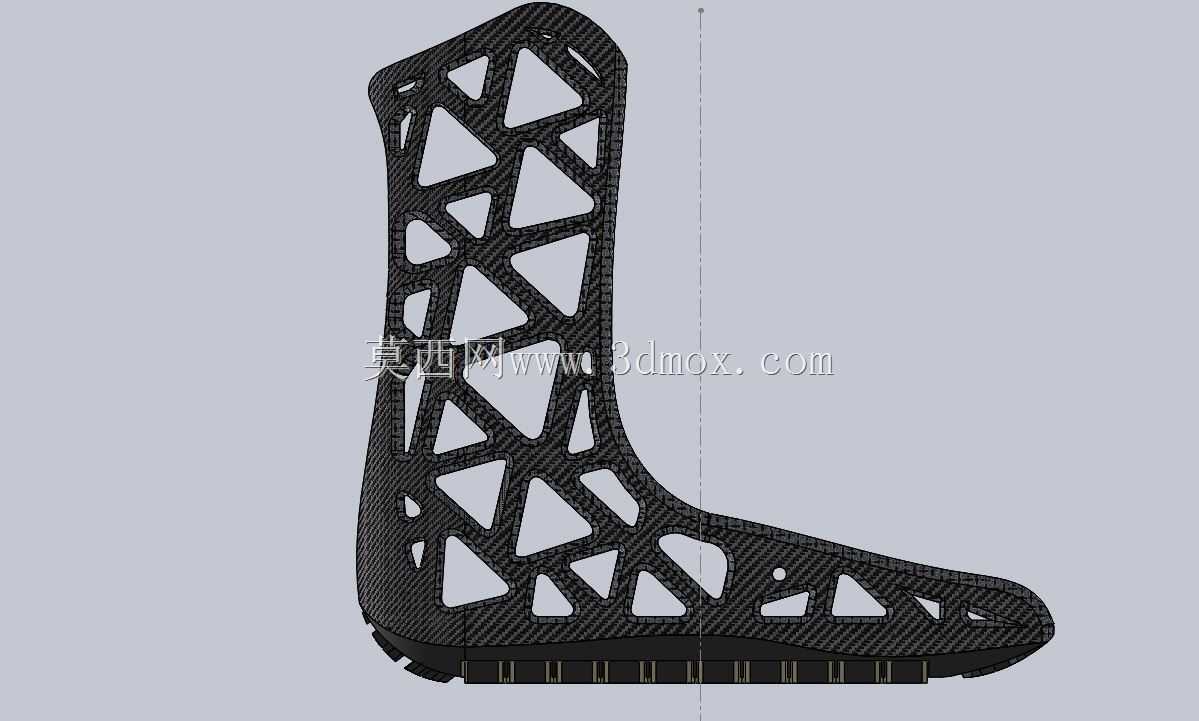

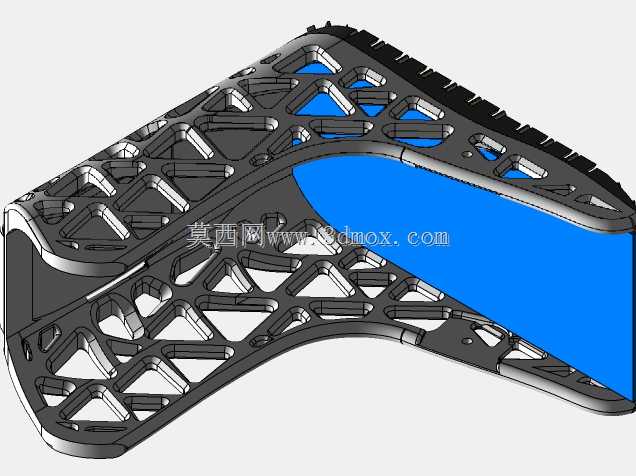

设计过程中首先确定了支具的贴合边界：整体轮廓完全匹配人体小腿后侧至足底的生理曲度，上端边缘抵达小腿腓肠肌下缘位置，避免屈膝时对腘窝造成压迫，足底部分延伸至足趾根部，预留足趾活动空间，两侧边缘不超过内外踝的侧方突出点，防止行走时与对侧肢体发生剐蹭。结构上采用一体化镂空桁架布局，所有镂空单元为三角形拓扑结构，这一设计并非单纯为了减重，三角形单元在力学传导中能将局部承受的弯曲载荷快速分散到相邻筋条上，避免局部应力集中导致的结构断裂，筋条的宽度从踝关节位置向上下两端逐渐收窄，因为踝关节位置是整个支具受力最大的弯折区域，需要更高的截面模量来抵抗行走时的侧向扭力，而小腿上段和足底前端的受力相对较小，收窄筋条可以进一步降低整体重量。

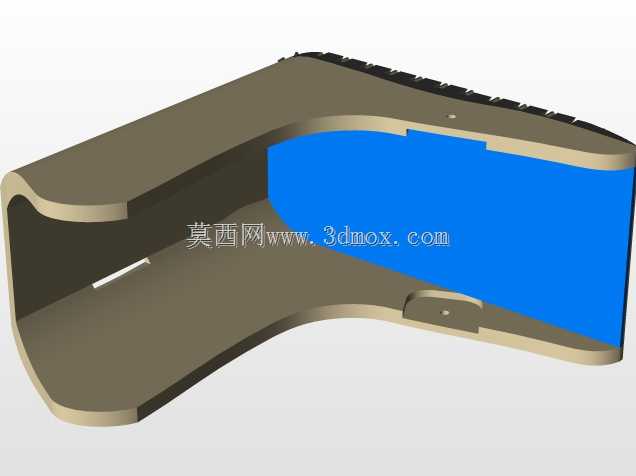

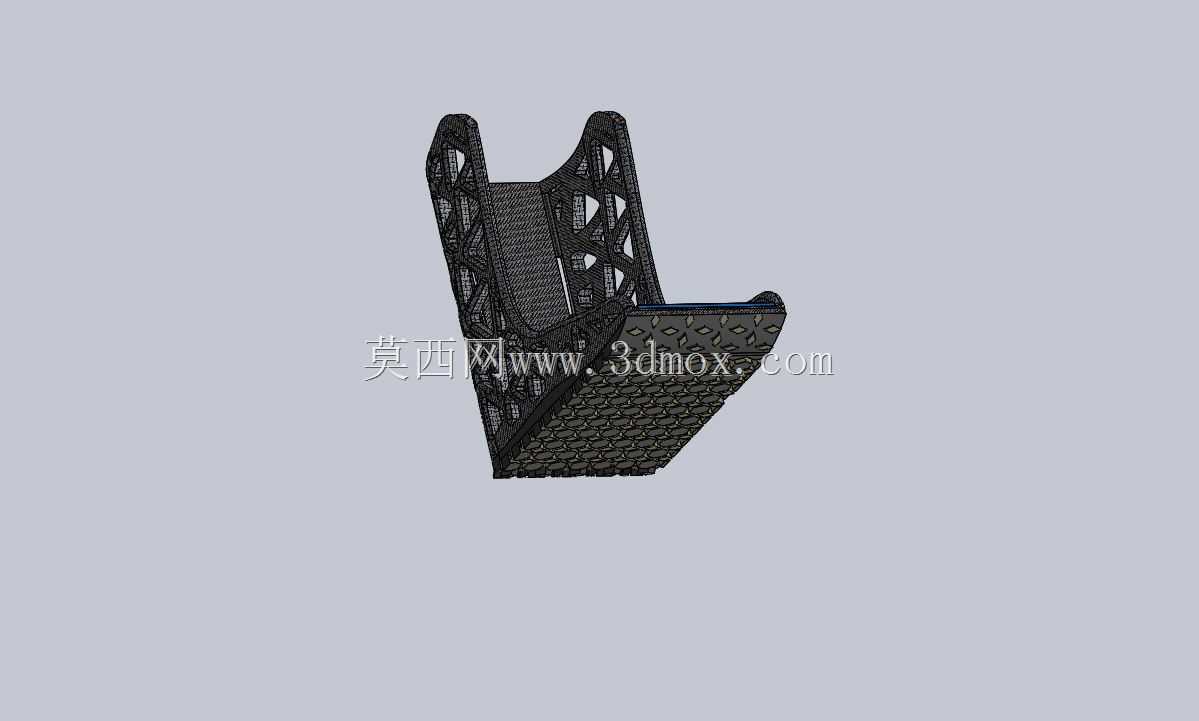

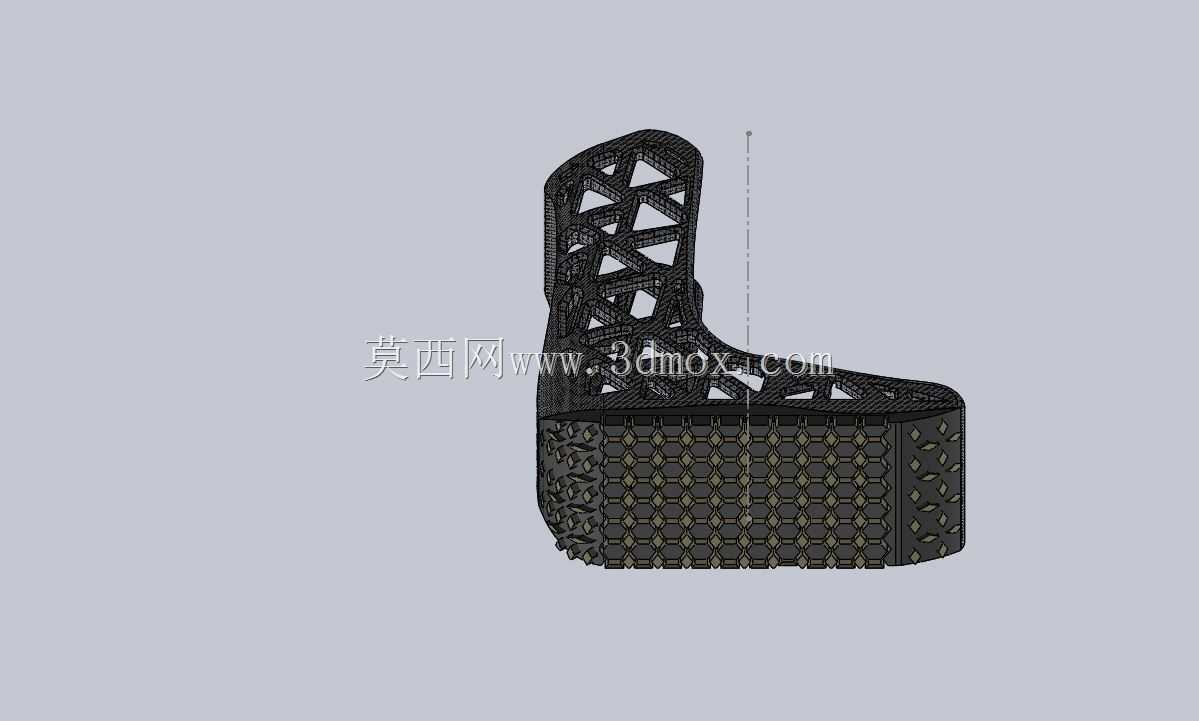

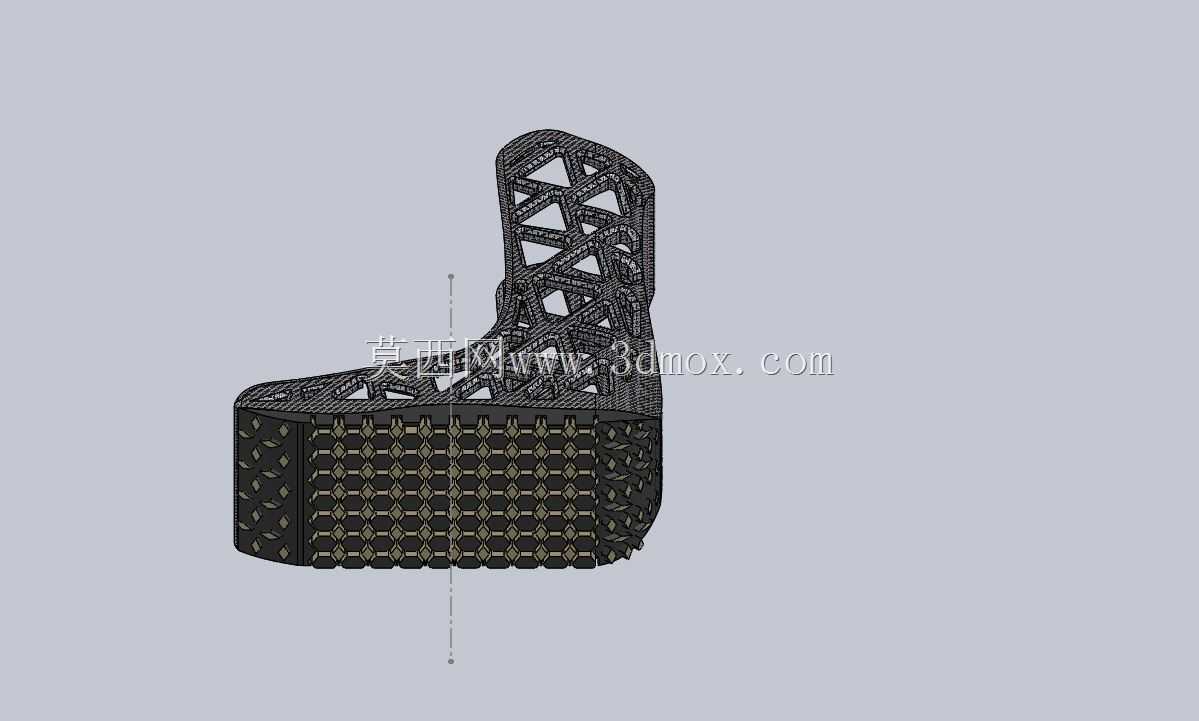

从功能特性来看，支具的内壁预留了柔性衬垫的安装空间，实际使用时可以在支具与皮肤之间加装海绵或硅胶衬垫，提升佩戴舒适度，同时可以根据患者的肢体肿胀程度调整衬垫厚度，保证支具与肢体的贴合度不会随康复过程中肢体维度变化而下降。足底部分的筋条布局做了针对性优化，对应足跟和第一跖骨的位置筋条密度更高，这两个位置是行走时足底的主要受力点，更高的筋条密度可以保证负重时足底支撑面不会发生过度形变，避免足底压力分布异常导致的行走步态偏差。支具整体的壁厚均匀，适配3D打印或铸造工艺的生产要求，不需要额外添加支撑结构就能完成生产，镂空的间隙尺寸控制在8-15mm之间，既保证通风散热效果，也避免间隙过大导致皮肤或衣物被卡入。

在安装适配层面，支具的两侧预留了绑带穿过的槽位，槽位位置分别对应小腿上段、踝关节上方、足弓三个位置，三点固定的方式可以保证支具在行走过程中不会发生移位，绑带采用魔术贴结构，患者可以自行调整松紧度，不需要额外工具就能完成穿戴和拆卸。相比传统的高分子石膏支具，这款镂空结构的重量降低了60%以上，患者佩戴时的异物感明显降低，康复训练时的体能消耗也更小，同时镂空结构可以让医生直接观察到肢体皮肤的状态，不需要拆卸支具就能检查恢复情况，也能配合理疗设备直接透过支具进行康复治疗，不需要反复拆卸支具影响固定效果。

设计过程中也充分考虑了不同患者的适配性，基础模型的尺寸参数可以根据患者的CT扫描数据进行快速调整，所有筋条的布局都是参数化驱动的，调整肢体轮廓后筋条会自动重新排布，保证不同尺寸的支具都能保持一致的力学性能，不会因为尺寸缩放导致局部结构强度不足。支具的外轮廓做了圆角处理，所有筋条的边缘都没有尖锐棱角，避免佩戴过程中划伤皮肤或者勾刮衣物，足底的外边缘做了轻微的加宽处理，提升站立时的稳定性，防止患者因为平衡能力不足发生侧翻。
