手持式便携测力装置结构设计

在生产装配线的来料抽检环节、五金部件的插拔力验证场景、小型线束的端子压接拉力测试场景，以及实验室小试样力学性能快速核验工作中，大型台架式测力设备往往受限于安装位置、检测空间、供电条件无法快速部署，这类手持测力装置就能填补快速检测的场景空白，无需固定安装台面，操作人员单手握持即可完成检测作业，适配多场景下的离散式检测需求。

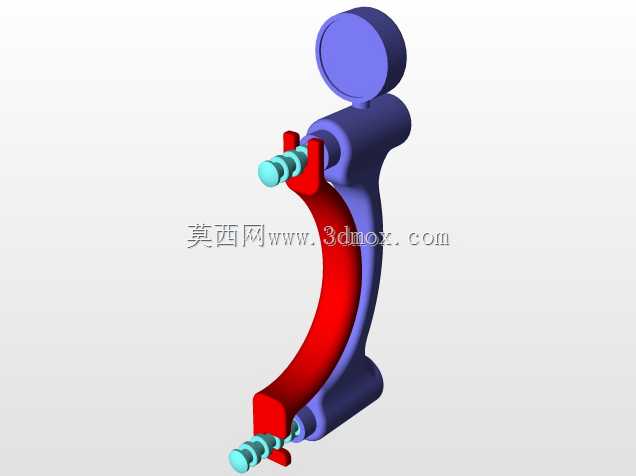

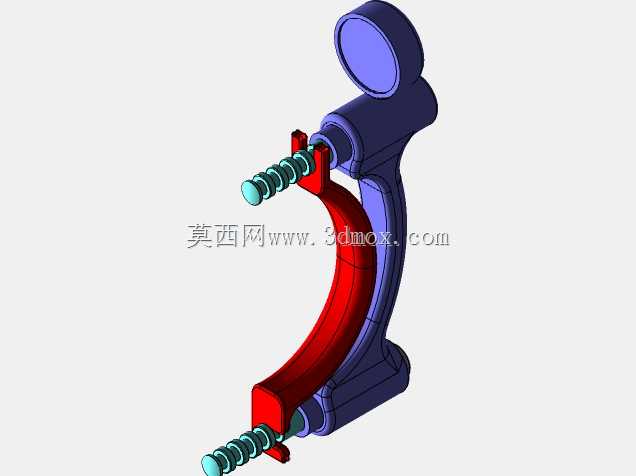

从结构设计逻辑来看，这款手持测力装置采用枪式握持构型，主体承力框架做了一体化的曲面过渡处理，握持区域贴合人手自然握持的掌部弧度，长时间握持检测不易产生局部压痕与疲劳感，受力传导路径沿握持手柄中轴线直线布置，检测过程中施加的按压力不会产生额外的偏转力矩，避免力值检测出现附加误差。装置的力值传导组件采用同轴嵌套的导杆结构，前端检测触头可根据不同检测需求更换适配接头，比如平测头用于平面压力检测、钩型测头用于拉力检测、尖型测头用于点位接触力检测，导杆与主体框架之间设置了低摩擦系数的导向衬套，往复运动过程中无卡滞、无径向窜动，保证力值传导的线性度。

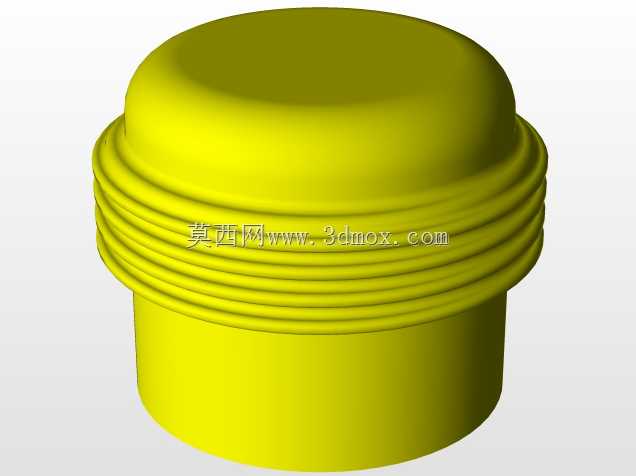

装置上部的圆形区域为示数模块安装位，预留的安装腔可适配机械式指针示数组件或者数字式力值传感显示模块，安装腔与主体承力框架之间做了密封止口设计，可阻挡车间环境中的金属碎屑、粉尘进入示数模块内部，适配生产现场的复杂使用环境。扳机式施力部件与内部力值转换组件做了铰接联动设计，施力过程中扳机的转动角度与导杆的进给量呈线性对应关系，操作人员可通过扳机的按动行程直观控制力值加载速率，避免瞬间冲击力过载损坏被测部件或者传感元件。

从安装边界与尺寸适配角度来看，该装置整体轮廓尺寸适配成年人单手握持的尺寸范围，握持部位的截面周长控制在人手舒适握持的区间内，整体重量集中在握持区域的重心位置，抬手检测时不会出现前端下坠的偏重问题。装置前端的检测触头伸出长度预留了足够的检测空间，可深入到间距较小的部件间隙中完成接触力检测，比如电子组件的接插件插拔力检测、小型弹簧的预压力检测等场景下，无需额外拆卸周边部件即可完成检测作业。

在功能特性设计上，该装置的力值传导组件设置了过载保护结构，当施加的力值超过额定检测上限时，内部的卸力结构会产生滑移，避免刚性传导导致的传感元件或者框架变形，提升装置的抗过载能力。所有活动铰接位置都预留了润滑脂存储槽，长期使用过程中无需频繁拆解维护即可保证活动部件的动作顺畅，主体框架采用高强度工程塑料与金属嵌件结合的结构，承力部位嵌入金属衬套提升连接强度，非承力部位采用轻质工程材料降低整体重量，兼顾结构强度与便携性。

不同于台架式测力设备需要配套固定夹具、调整安装位置才能开展检测，这款手持测力装置可直接携带至检测现场，针对不同工位的待检测部件开展即时检测，尤其适合多品种小批量生产场景下的巡回检测工作，无需为每个工位配置固定检测设备，降低检测环节的设备投入成本。在结构建模过程中，所有活动部件的配合间隙都按照实际装配公差做了预留，导杆与衬套的配合采用间隙配合公差带，铰接轴与铰接孔的配合兼顾转动灵活性与连接刚性，避免出现旷量导致的力值检测误差。装置的外表面无尖锐棱角，所有边角位置都做了圆角过渡处理，日常使用过程中不会划伤操作人员手部，符合手动工具的安全设计要求。
