牙科牙根测量专用环形尺结构设计

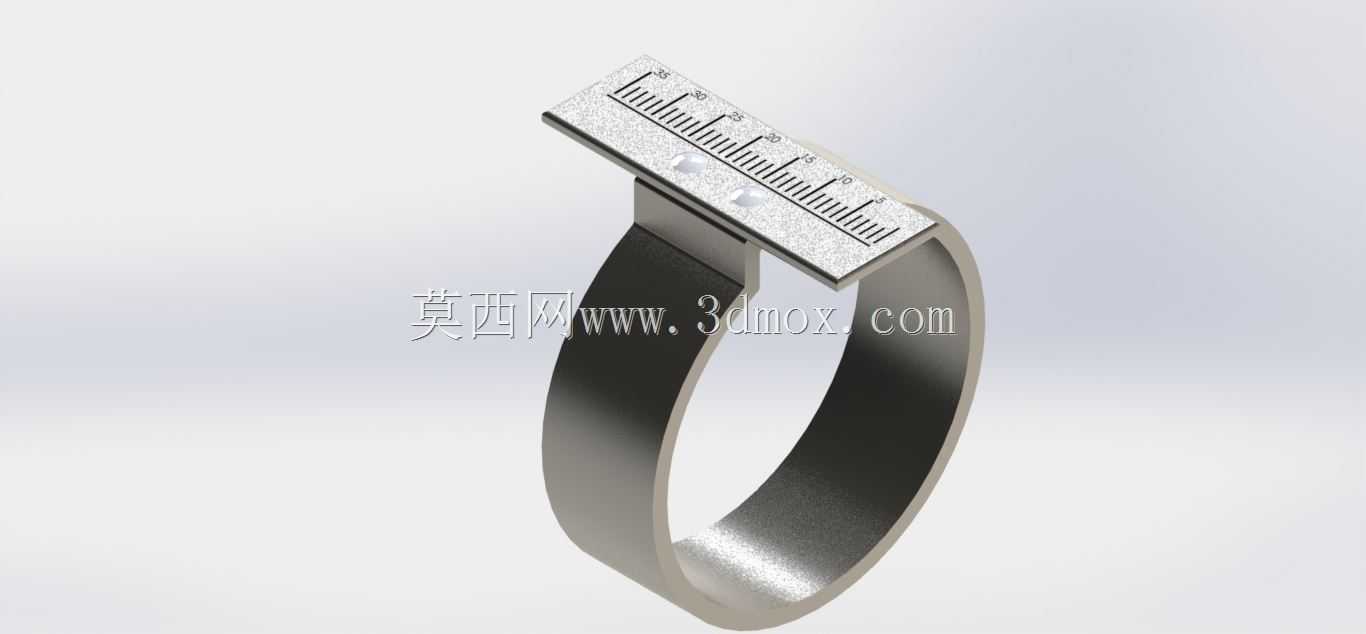

在口腔临床诊疗与齿科加工场景中，牙根长度的精准测量是根管治疗、义齿种植、牙体预备等操作的核心前置环节，传统的直柄牙科测量尺在口腔狭小操作空间内，容易受邻牙、软组织遮挡，测量时需要反复调整持握角度，不仅延长操作时长，还可能因视线偏差导致读数误差，直接影响后续诊疗方案的精度。这款环形尺的设计，正是针对口腔临床操作的空间痛点做了结构优化，将测量尺的持握结构设计为可套入手指的环形箍体，操作时可以直接套在医师的食指或中指上，无需全程用手指捏持尺身，解放了拇指与其余手指的操作空间，在口腔内操作时可以更灵活地避让邻牙与软组织，减少对患者口腔黏膜的刺激，同时持握稳定性大幅提升，避免尺身晃动带来的读数偏差。

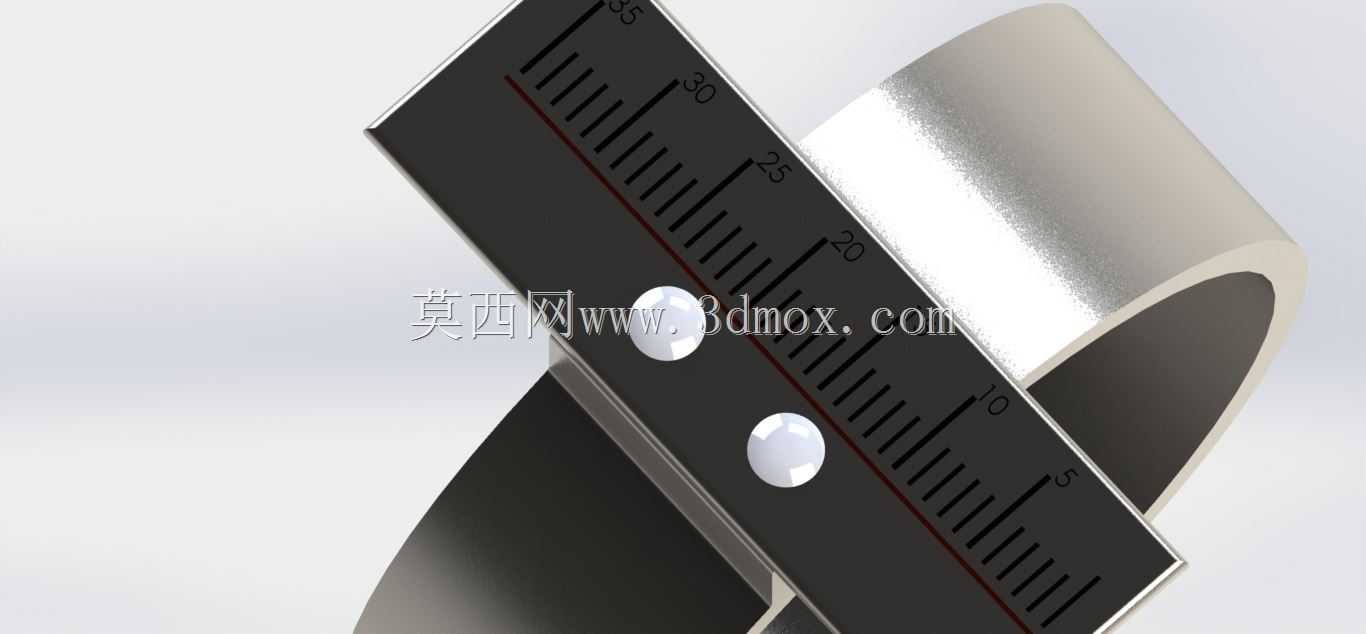

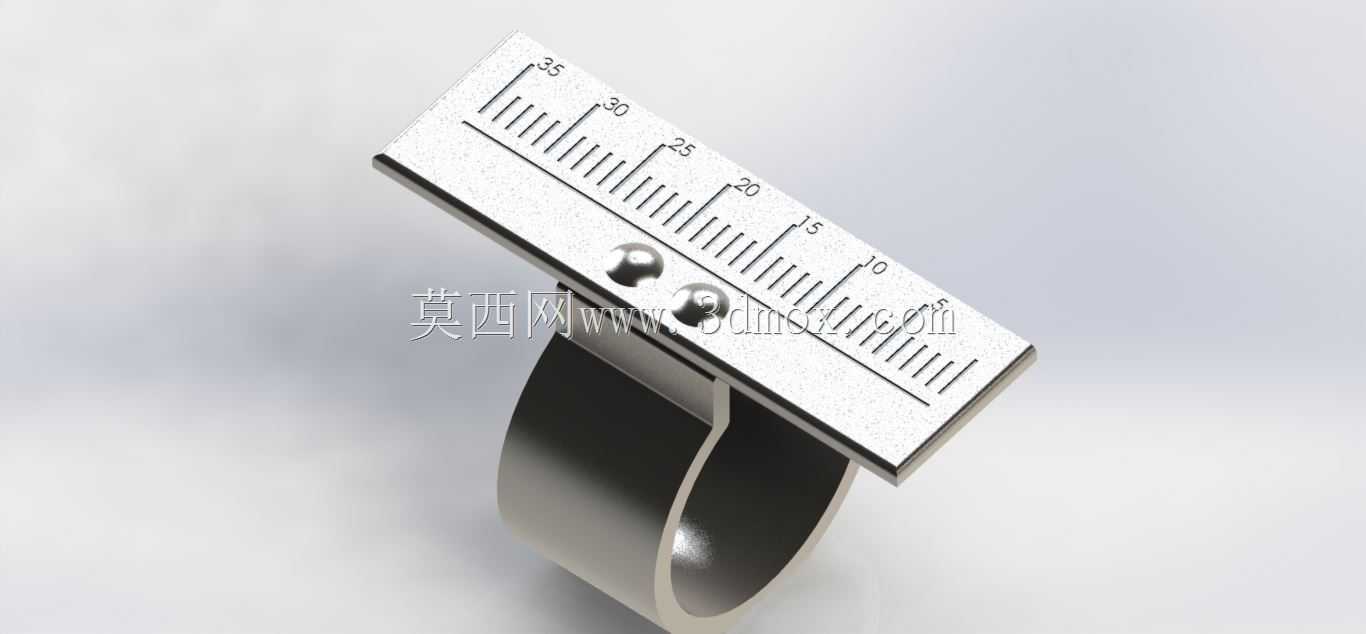

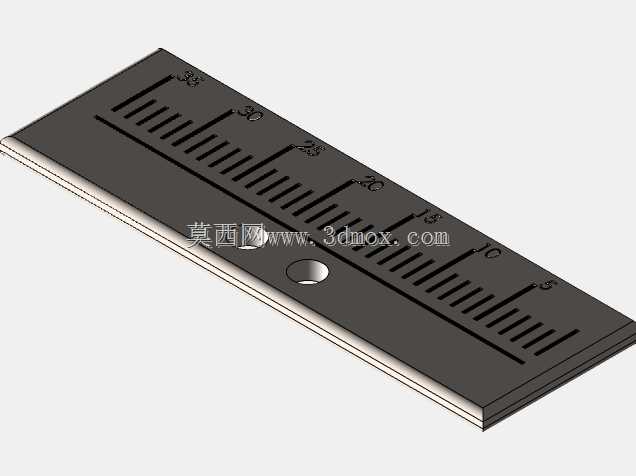

从功能特性来看，尺身的刻度范围覆盖0-35mm的测量区间，刻度线采用凹刻加填色的工艺设计，避免长期接触消毒液体、反复擦拭导致刻度磨损脱落，刻度精度达到1mm，完全满足齿科临床测量的精度要求，尺身与环形箍体的连接部位采用两个球形定位凸点做固定，既保证了尺身与箍体的连接强度，避免消毒、使用过程中出现尺身偏转松动，又可以在需要更换尺身或维护时，通过凸点的弹性形变实现快速拆装，降低维护成本。环形箍体采用开口式弹性结构设计，适配不同粗细的医师手指，箍体内侧做了圆弧过渡处理，没有尖锐棱角，长时间佩戴操作也不会对指部造成压痕，箍体的材质选用医用级不锈钢材质，可耐受高温高压消毒、化学浸泡消毒等多种临床消毒方式，不会出现锈蚀、形变、材质析出等问题，符合齿科医疗器械的生物相容性要求。

设计过程中，首先针对口腔操作的人机工程学做了多轮验证，最初的方案采用封闭式固定环结构，试装后发现不同医师的手指维度差异较大，固定尺寸的环体要么过松导致操作时尺身转动，要么过紧佩戴不适，最终调整为开口弹性环结构，通过环体自身的弹性形变适配不同指围，同时将环体与尺身的夹角设置为120度，这个角度是经过临床操作模拟验证的最优角度，医师佩戴后，尺身的测量面可以自然贴合牙根测量部位，无需刻意翻腕调整角度，大幅降低长时间操作的手部疲劳度。尺寸边界方面，尺身的总长度控制在40mm，宽度8mm，厚度1.5mm，这个尺寸既保证了足够的刻度显示长度，又不会因为尺身过长在口腔内触碰咽喉部位引发患者恶心反应；环形箍体的自然状态下内径为18mm，开口处的最大扩张量可达8mm，适配16-24mm指围的使用需求，箍体的宽度设置为10mm，增大与手指的接触面积，减小局部压强，提升佩戴舒适度。

在实际临床应用中，这款环形尺除了用于牙根长度测量，还可以用于牙冠高度测量、备牙间隙测量、种植体植入深度预判等多个齿科操作场景，相比传统的直柄测量尺，操作时的视线遮挡减少60%以上，单点位测量的操作时长可缩短40%左右，尤其对于后牙区的测量操作，优势更为明显。设计时还充分考虑了清洁消毒的需求，整个结构没有封闭的死角，环形箍体与尺身的连接缝隙控制在0.1mm以内，既不会因为缝隙过大导致污物积存，又可以保证消毒液体能够充分接触所有表面，避免交叉感染风险。尺身的测量端面做了圆弧钝化处理，不会划伤牙体组织与口腔黏膜，使用安全性更高。从结构可靠性来看，整体没有易损的活动部件，正常使用状态下的使用寿命可达万次以上，完全满足齿科诊所、口腔医院的高频使用需求。
