釜用机械密封轴系装配图 CAD图纸

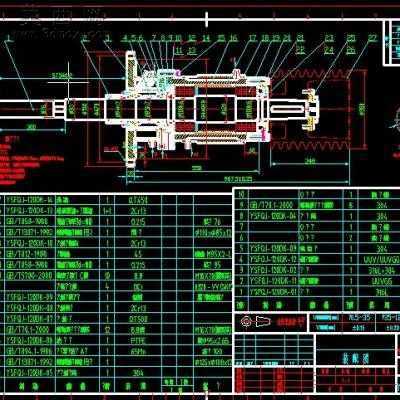

YSFQJ-120DK-00釜用机械密封轴系装配图
1. 轴系与壳体的同轴度不超过10mm;
2. 轴系严禁在无封液及未加水时使用;
3. 轴承安装完毕,应对%%C94处检测, 其跳动不大于0.05mm, 窜动不大于0.1mm;
4. 装配时先保证带轮侧轴承安装到位, 然后安装其机封侧部件;
5. 应保证轴承座夹水套与轴承端部的60mm开档;
6. 序11的上轴承压盖的泄漏孔应与轴承座的孔对齐
7. 按要求进行动、静压测试后方可出厂。
