PVC管组装无接触消毒液按压取用装置

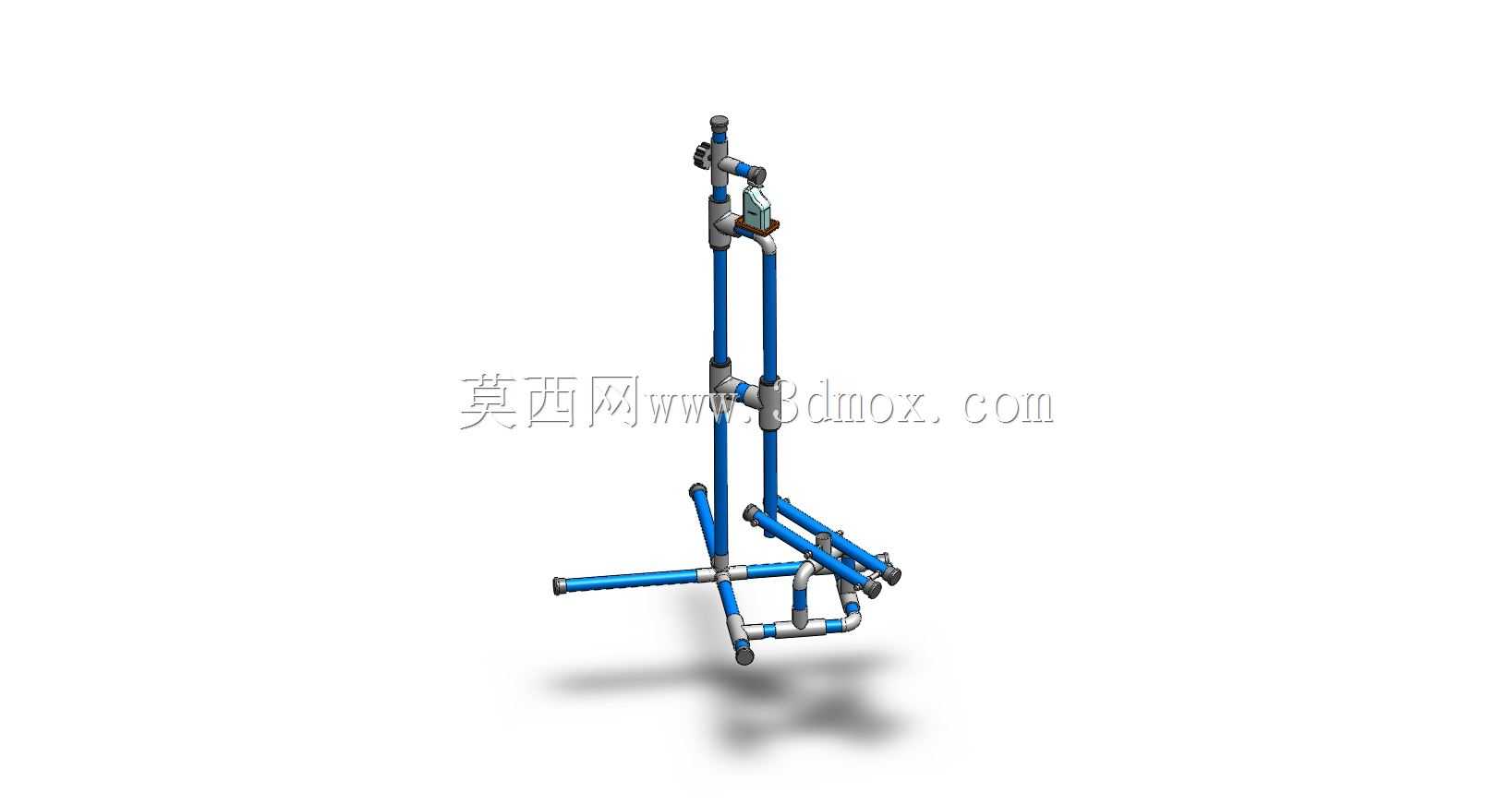

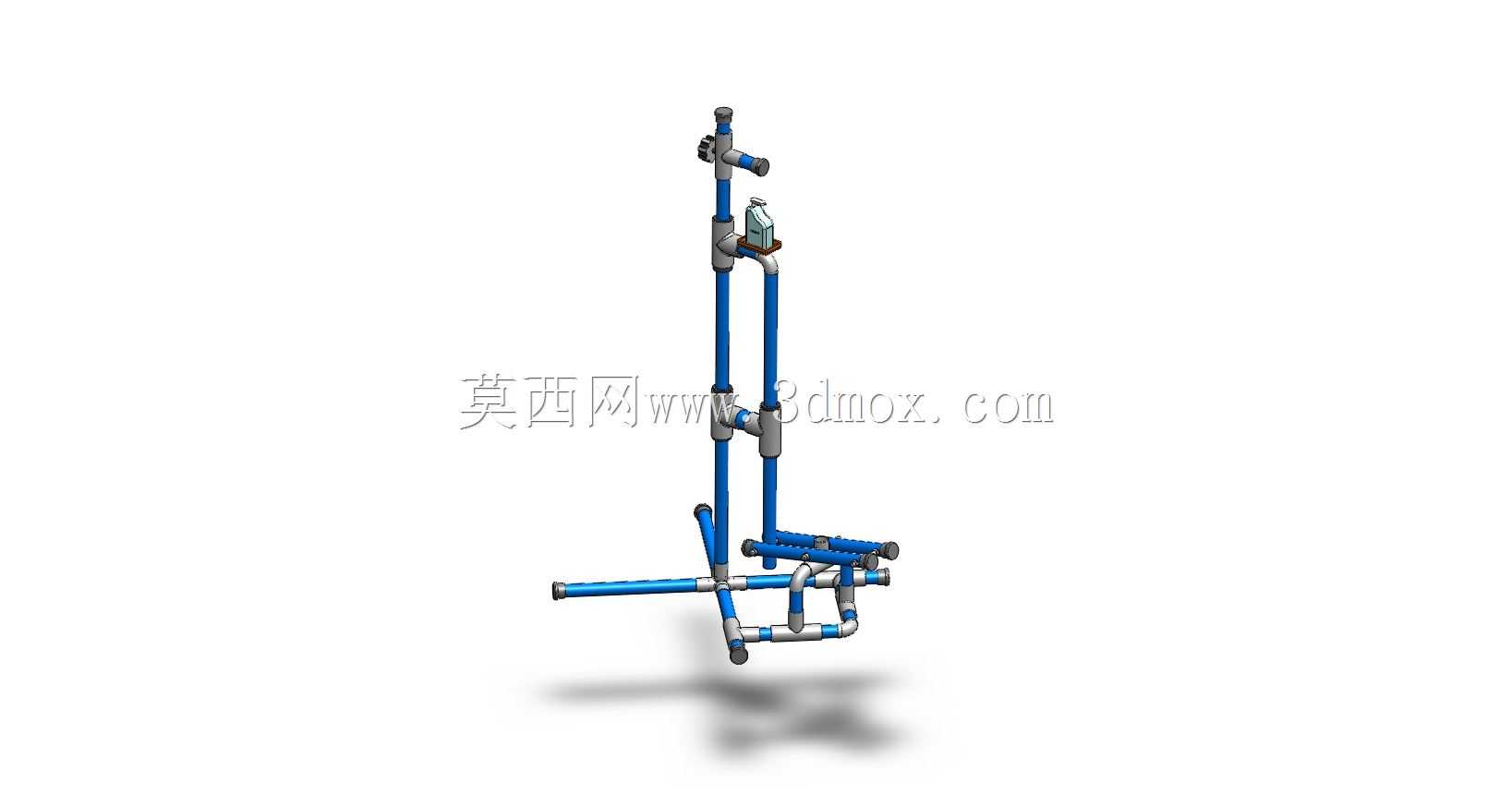

这款采用PVC标准管材搭建的无接触消毒液按压装置，主要面向公共区域出入口、社区值守点位、临时防疫检测点这类需要快速布设免接触消毒设施的场景，解决传统手压消毒瓶需要直接接触按压头、易造成交叉接触的问题。整套装置全部采用市面上通用的PVC给水管材与配套接头拼接，无需定制加工异形结构件，所有连接节点均通过标准PVC胶粘或螺纹接头锁紧，现场组装不需要专用加工设备，仅需普通切割工具即可完成管材裁切，适合应急场景下的快速搭建部署。

从功能实现逻辑来看，装置采用脚踏触发的力传递路径，使用者无需弯腰或用手接触任何部件，仅需用脚踩踏底部横向布置的脚踏压杆，力就会通过垂直布置的PVC管内部的传动杆件向上传递，最终作用在消毒瓶的按压泵头上，将消毒液压出至使用者伸出的手掌位置，整套传动路径没有复杂的连杆机构，全部依靠管材自身的导向作用约束传动杆的运动方向，减少了活动铰接点的数量，降低了长期使用后的卡滞风险。

设计过程中优先考虑了材料的易获取性，所有管材均采用公称外径20mm的标准PVC给水硬管，配套的90度弯头、三通接头均为市面常规水暖配件，采购成本极低，且替换维护十分方便。垂直主杆的高度设置在1.1米左右，适配大多数成年人站立时的手部高度，不需要抬手或弯腰即可接取消毒液；底部向外延伸的三支支撑脚呈三角分布，单支支撑脚长度约25厘米，无需额外固定在地面即可保证装置在踩踏过程中不会侧翻，对放置地面的平整度要求较低，水泥地、瓷砖地、临时铺设的地毯面都可以稳定放置。

装置的消毒瓶固定位设置在垂直主杆的中上部，采用配套的PVC管卡将市售常规500ml装按压式消毒瓶锁紧固定，固定位预留了足够的更换空间，当瓶内消毒液耗尽时，不需要拆解整体结构，仅需松开管卡即可替换新的消毒瓶，适配绝大多数市售同规格的按压式手消瓶，不需要定制专用储液容器。传动杆件采用与管材内径适配的硬质PVC圆棒，表面光滑无毛刺，在管内滑动时阻力极小，脚踏端设置了横向的踩踏接触杆，增大脚部接触面积，避免踩踏时打滑；上端的压头位置设置了软质橡胶垫，接触消毒瓶按压头时不会产生硬接触划伤泵头表面，同时可以保证压力垂直作用在泵头中心，避免偏载导致泵头损坏。

考虑到临时使用场景的移动需求，整套装置总重量不到1.5公斤，单人即可单手拎取转移位置，不需要额外的吊装或搬运工具。结构上没有设置尖锐的外伸边角，所有管材裁切后的端面都做了倒角处理，避免搬运或使用过程中划伤人员。装置的整体外形没有多余的装饰结构，所有管材排布都服务于力传递与结构支撑功能，垂直主杆同时承担传动杆导向、消毒瓶固定、上部结构支撑三个作用，底部的三角支撑脚同时承担整机稳定、脚踏杆安装定位的作用，最大化利用每一段管材的功能，减少了不必要的零件数量。

在实际使用中，该装置不需要外接电源或气源，完全依靠纯机械结构实现力的传递，不存在电路故障、气源泄漏等问题，在户外临时点位、断电环境下都可以正常使用。传动结构的运动行程经过匹配设计，脚踏端下压3厘米左右的行程即可带动上端压头完成一次完整的按压动作，符合普通人脚踏施力的习惯行程，不需要刻意用力踩踏即可出液，老人、小孩都可以轻松操作。针对不同规格的消毒瓶按压行程差异，上端压头的固定位置预留了2厘米的上下调节余量，可以通过调整压头在传动杆上的固定位置适配不同高度的按压泵头，不需要改动主体结构即可兼容多种常见的手消瓶规格。
